编码器 系列 IE3-1024

磁电式编码器,数字输出, 三通道
1 - 1024 脉冲

主要参数
每圈线数:
32 ... 1024
编码器通道:
3
优势
作为标准配置,自定义分辨率每圈线数高达 1024
索引通道
尺寸小
系列产品:
系列 IE3-32
N : 每圈线数 : 32 |nchannel : 编码器通道 : 3
系列 IE3-64
N : 每圈线数 : 64 |nchannel : 编码器通道 : 3
系列 IE3-128
N : 每圈线数 : 128 |nchannel : 编码器通道 : 3
系列 IE3-256
N : 每圈线数 : 256 |nchannel : 编码器通道 : 3
系列 IE3-512
N : 每圈线数 : 512 |nchannel : 编码器通道 : 3
系列 IE3-1024
N : 每圈线数 : 1024 |nchannel : 编码器通道 : 3

Values at 22° and nominal voltageValue
每圈线数N 32
频响上限(截止频率)f 15 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 20 mA
最大输出电流IOUT 4 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.08 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.1 °m
滞后角 0.17 °m
最小边沿间距 421 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 64
频响上限(截止频率)f 30 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 20 mA
最大输出电流IOUT 4 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.08 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.1 °m
滞后角 0.17 °m
最小边沿间距 421 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 128
频响上限(截止频率)f 60 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 20 mA
最大输出电流IOUT 4 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.08 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.1 °m
滞后角 0.17 °m
最小边沿间距 421 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 256
频响上限(截止频率)f 120 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 20 mA
最大输出电流IOUT 4 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.08 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.1 °m
滞后角 0.17 °m
最小边沿间距 421 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 512
频响上限(截止频率)f 240 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 20 mA
最大输出电流IOUT 4 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.08 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.1 °m
滞后角 0.17 °m
最小边沿间距 421 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 1024
频响上限(截止频率)f 430 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 20 mA
最大输出电流IOUT 4 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.08 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.1 °m
滞后角 0.17 °m
最小边沿间距 421 ns
重量, 典型值 13.5 g

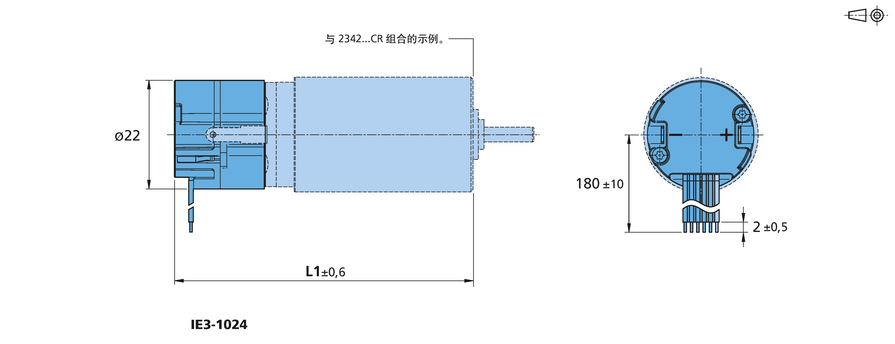

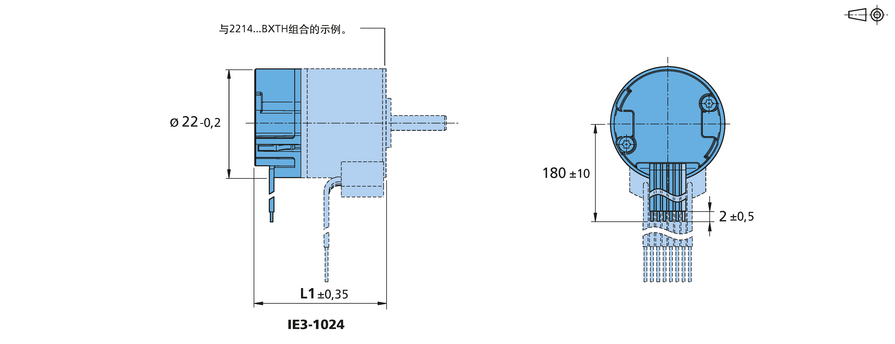

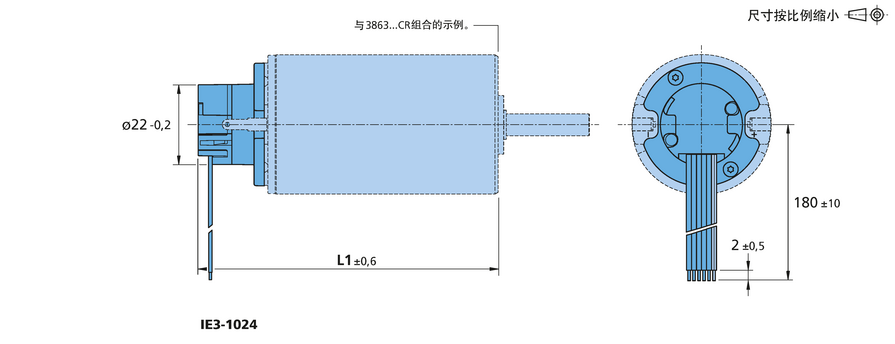

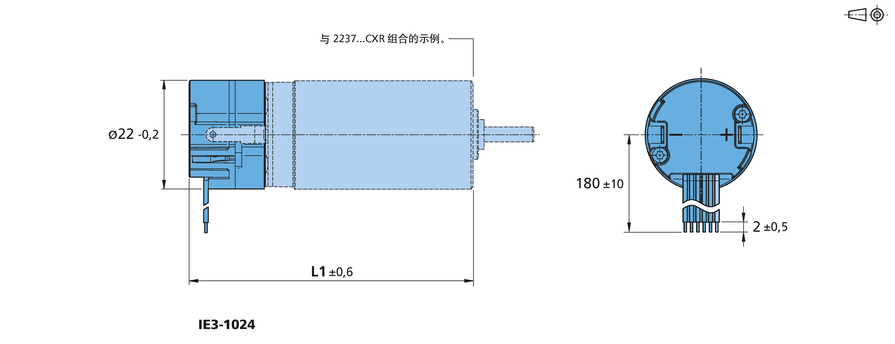

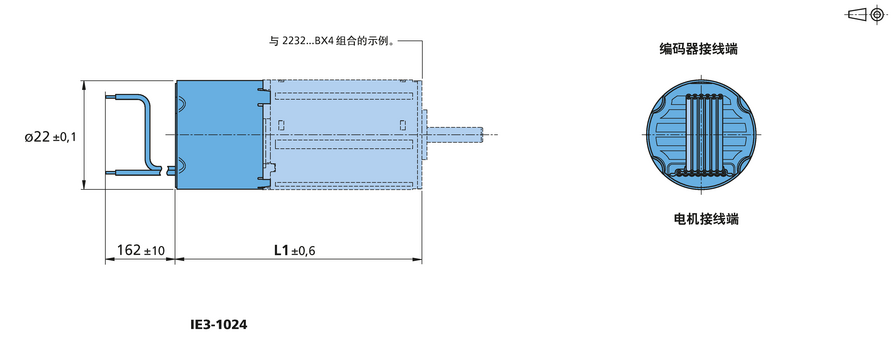

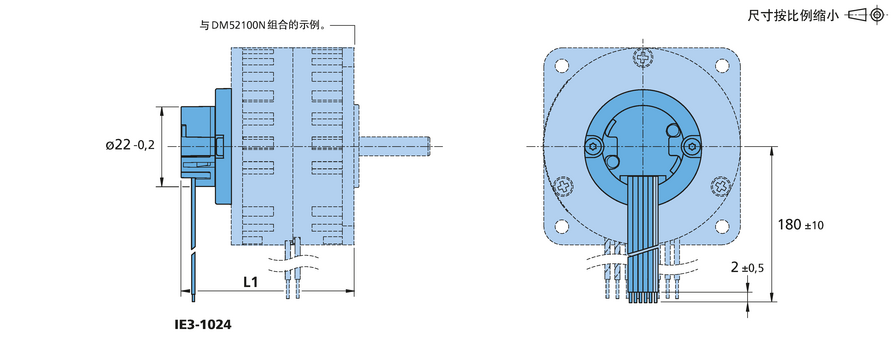

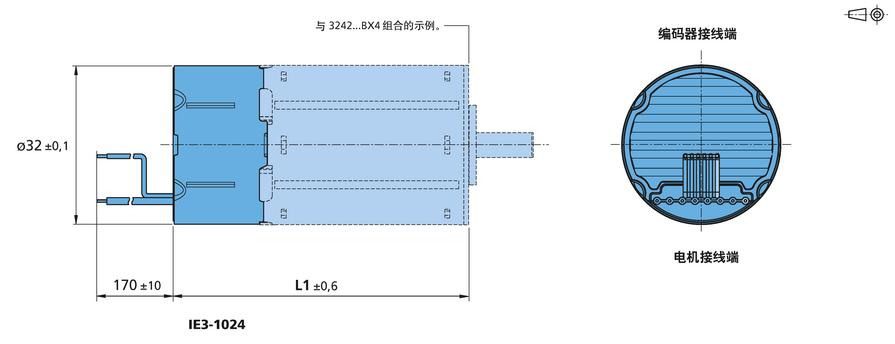

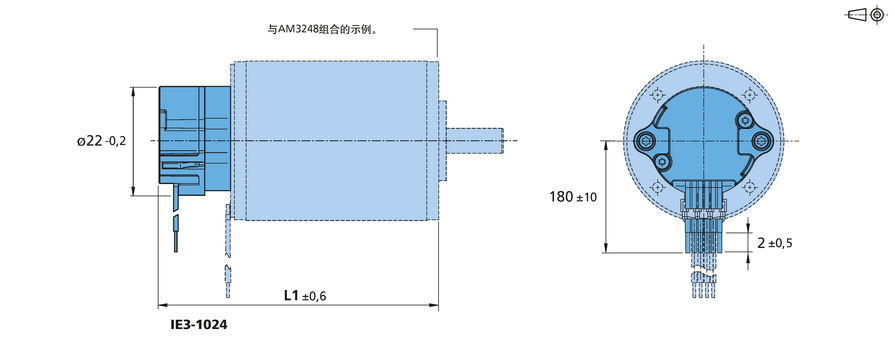

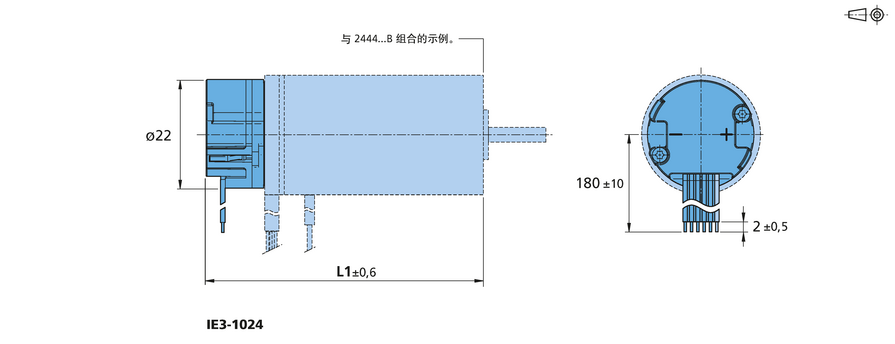

增量式编码器 系列 IE3-1024 的FAULHABER
