行星减速箱

行星减速箱:最大化转矩输出

FAULHABER的行星减速箱是专门设计以提供最高性能,在微小的体积内产生最大的转矩的产品。您可以根据应用需求,从我们多样化的减速比选择中找到最优化的电机功率传输方案。

FAULHABER 行星减速机产品组合的选择
主要参数
直径:
5.8 mm
减速比:
3.33 ... 23014
连续转矩:
0.28 ... 1000 mNm
可以提供各种塑料或金属的版本
使用高性能塑料和陶瓷材质
配套提供各种轴承,包括烧结合金、陶瓷以及滚珠轴承
提供改进型版本,可以工作于温度变化范围大和特殊的 环境条件
可根据客户的要求进行改进

什么是行星减速箱?

减速箱将电机速度转化为应用所需的速度。在这个减速过程中——也就是将高速转化为低速的过程——会提高转矩。行星减速箱利用特别的齿轮布局方式来实现这种减速。

行星减速箱的齿轮布局就像太阳系一样,多个行星齿轮绕着中心的太阳齿轮旋转。这些行星齿轮被一个环形齿轮包围,环形齿轮的齿向内,构成了行星齿轮组的外部边界。齿轮的大小比例,或者说齿数,决定了减速比。

行星减速箱是如何工作的?

电机的输出轴连接到行星减速箱的第一级,推动其运动。这些减速箱通常有多个级别:在环形齿轮上还有另一个太阳齿轮,它驱动更多的行星齿轮,这些行星齿轮随后又驱动下一个环形齿轮——以此类推。这使减速比的范围非常宽广。

行星齿轮总是与太阳齿轮和环形齿轮都有接触,因此每个行星齿轮有两个接触点。无论是太阳齿轮还是环形齿轮,其与行星齿轮的接触点数量都等同于行星齿轮的数量。由于接触点众多,负载得以均匀分布,这使得能够以紧凑的设计传输极高的转矩。

FAULHABER行星减速箱的设计原理

FAULHABER电机的输出轴驱动行星减速箱的第一级太阳齿轮。接下来有多少级取决于期望的减速比。减速比范围是1:3到1:7。

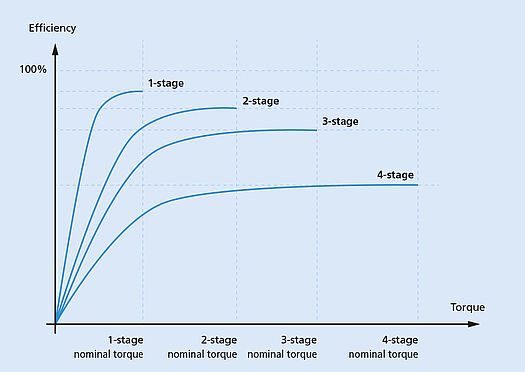

FAULHABER行星减速箱的设计理念是最大限度的提高转矩,通过将负载分布在许多接触点上,使得这些减速箱特别强大和耐用。出于同样的原因,它们非常适合间歇工作,同时也具有高效率。无论是持续、间歇还是交替工作,包括频繁的启动/停止和负载变化,以及顺时针和逆时针旋转,都非常适用。选择最适合的减速箱可以使我们使用更小的电机,从而提高整个驱动系统的经济效率。

行星减速箱的齿轮根据产品系列的不同,可由金属或塑料制成。塑料齿轮更轻,运行更安静,能够提供更经济的解决方案,而金属齿轮则能传输更大的力,在相同负载下,其使用寿命更长,此外,它们也适合在真空和高温条件下使用。当然,这两种材料也可以组合使用,在这种情况下,安装在电机端的输入级齿轮通常由塑料制成,以在高速运行时降低噪音。

减速箱的润滑设计是为了在整个使用寿命期间保持其效用,无需重新润滑。我们还提供了各种特殊的润滑脂,以满足极端温度或真空条件等特别严苛的运行环境的需求。

FAULHABER 行星减速箱

选择行星减速箱的准则

需要考虑的基本参数包括:

  • 所需的输出转矩
  • 减速箱的最大输入速度
  • 运行温度
  • 尺寸(最大长度和直径)
  • 防护等级

此外,还需要考虑设备的重量、噪声发展、预期的使用寿命或工作模式(间歇或持续工作)。轴的直径、安装点的位置和类型,以及外部使用条件(如湿度、尘埃、负压或极端温度)都是重要因素,可能需要特定的保护级别,或者需要适合在真空中使用,或者需要有特别大的温度范围。

在FAULHABER的众多产品型号中,总有一款行星减速箱能够满足您的驱动系统需求。与电机一样,FAULHABER的行星减速箱因其紧凑的设计受到赞赏,能够在极小的空间内实现高转矩的驱动组合。

通过在我们的Drive Calculator中输入所有关键的需求参数,经过几次点击,最适合您应用需求的减速箱就会呈现在您眼前。我们还提供定制化驱动设备服务,包括为特定应用配置和优化的减速箱。

在我们的“精密减速箱最佳实践应用”网络研讨会中,您可以获取更多关于FAULHABER减速箱功能、减速比计算以及减速箱选型的信息。

我们协助你找到完美的驱动解决方案。

只需填写表格并点击“Start Drive Calculator”。

选择减速机系列
-
-
-
-

选择行星减速箱还是直齿减速箱?

FAULHABER为您提供两种不同的减速箱设计:直齿减速箱和行星减速箱。哪一种设计能提供最佳解决方案主要取决于您的特定应用需求。

行星减速箱相比直齿减速箱可以传递更高的转矩。如果这是您的首要考量,那么行星减速箱将是最佳选择。它们设计紧凑,具有非常高的转矩与重量比。

直齿减速箱以其简洁的设计和经济高效的特点备受推崇。对于低转矩和低速度的应用,它们是理想的选择,因为在这些条件下,它们能够实现更高的效率。另一个值得一提的优点是,它们的运行非常平稳。例如,对于需要高精度定位光学组件或驱动门锁系统等的应用场景,直齿减速箱是非常适合的选择。

行星减速箱的典型应用

FAULHABER的行星减速箱被广泛应用于安装空间有限且需要驱动器提供特别高转矩的场所。其中包括生产和实验室自动化、包装机、工业机器人、测量和测试设备、半导体处理和外骨骼等应用。
