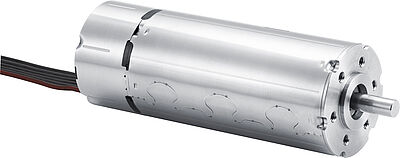

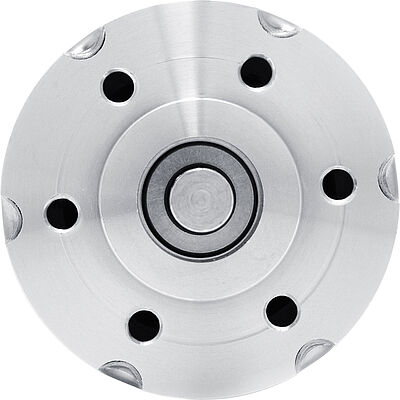

直流无刷伺服电机系列 3268 ... BX4 SC

内置调速驱动器
四磁极结构

主要参数

名义电压:

24 V

最高额定转矩:

99 mNm

最高无负载转速:

5100 min⁻¹

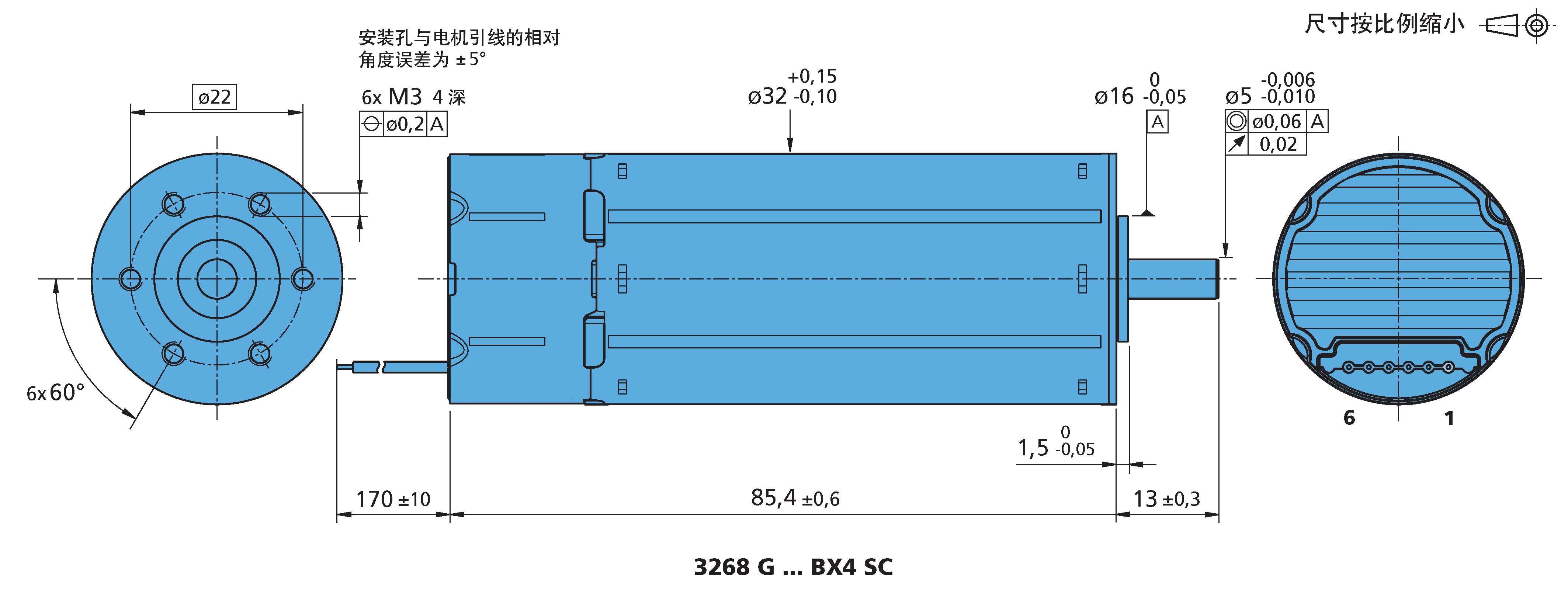

直径:

32 mm

长度:

85.4 mm

优势

四磁极技术带来的高转矩和速度刚度

紧密安装空间内实现调速控制，选配模拟霍尔传感器，可实现低至50min-1的调速控制

模块化设计，安装外径不大于电机，内置限流功能

使用Motion Manager软件，通过编程扩展板实现简便编程

可靠性高，使用寿命长

转子动平衡检测，运行噪音低

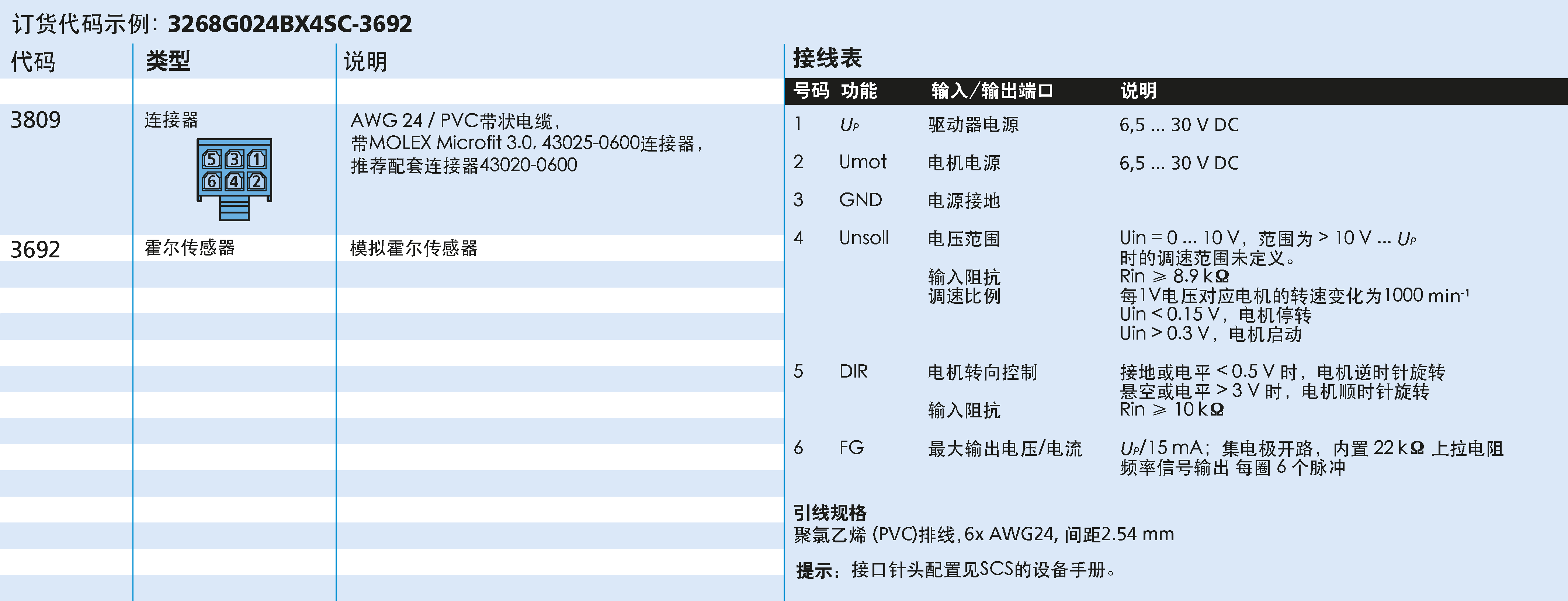

系列产品:

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
端电阻，相间	R	1.47 Ω
最大功效	η_max.	95 %
空载转速	n₀	5100 min⁻¹
空载电流	I₀	0.183 A
堵转转矩	M_H	705 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	0.0011 mNm/min⁻¹
转速常数	k_n	220 min⁻¹/V
转矩常数	k_M	43.5 mNm/A
转速/转矩斜率	Δn/ΔM	7.5 min⁻¹/mNm
相电感	L	110 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		305 g
磁极对数		4
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
端电阻，相间	R	1.47 Ω
最大功效	η_max.	95 %
空载转速	n₀	5100 min⁻¹
空载电流	I₀	0.183 A
堵转转矩	M_H	705 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	0.0011 mNm/min⁻¹
转速常数	k_n	220 min⁻¹/V
转矩常数	k_M	43.5 mNm/A
转速/转矩斜率	Δn/ΔM	7.5 min⁻¹/mNm
相电感	L	110 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		305 g
磁极对数		4
磁钢材料		NdFeB

工作区

在标称电压 24 V下的推荐操作区域

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。

图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。

名义电压曲线显示了伺服单元在名义电压U_N下的工作点。

当工作点位于名义电压曲线上方时，须满足电机的电源电压 U_mot >U_N。
