NEW

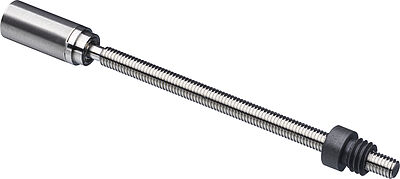

线性执行器 系列 06L ... HL

带集成螺钉的齿轮箱, 高负荷

主要参数
直线运动输出器:
6 mm
持续轴向力平均值:
25 N
持续输入转速最大值:
12000 min⁻¹
峰值轴向力静态最大值:
80 N
峰值输入转速最大值:
16000 min⁻¹
径向负载最大值:
5 N
减速比:
64 ... 1024
优势
高性能
设计非常坚固
大量丝杠和螺母类型可供选择并可修改
全范围减速比
丰富的可组合电机
系列产品:
系列 06L...HL 64:1
Ø : 直线运动输出器 : 6 mm |Fmax : 持续轴向力平均值 : 15 N |nmax : 持续输入转速最大值 : 12000 min⁻¹ |Fpeak : 峰值轴向力静态最大值 : 80 N |npeak : 峰值输入转速最大值 : 16000 min⁻¹ |Fradial : 径向负载最大值 : 5 N |i : 减速比 : 64
系列 06L...HL 256:1
Ø : 直线运动输出器 : 6 mm |Fmax : 持续轴向力平均值 : 20 N |nmax : 持续输入转速最大值 : 12000 min⁻¹ |Fpeak : 峰值轴向力静态最大值 : 80 N |npeak : 峰值输入转速最大值 : 16000 min⁻¹ |Fradial : 径向负载最大值 : 5 N |i : 减速比 : 256
系列 06L...HL 1024:1
Ø : 直线运动输出器 : 6 mm |Fmax : 持续轴向力平均值 : 25 N |nmax : 持续输入转速最大值 : 12000 min⁻¹ |Fpeak : 峰值轴向力静态最大值 : 80 N |npeak : 峰值输入转速最大值 : 16000 min⁻¹ |Fradial : 径向负载最大值 : 5 N |i : 减速比 : 1024

Values at 22° and nominal voltageValue
齿轮级数 3
减速比 64
持续输出转速最大值 1.6 mm/s
峰值输出转速最大值 2.1 mm/s
持续输入转速最大值 12000 min⁻¹
峰值输入转速最大值 16000 min⁻¹
持续轴向力平均值 15 N
峰值轴向力动态最大值 25 N
峰值轴向力静态最大值 80 N
输出功率最大值 0.052 W
减速箱/联轴器效率最大值 70 %
丝杠效率最大值 35 %
包括丝杠的质量惯性最大值 0.13 gmm²
标准长度丝杠准确度最大值 100 µm
径向负载最大值 5 N
减速箱零负载回差典型值 3 °
丝杠长度(从法兰起)– 轴向 50 mm
丝杠长度(从法兰起) - max. 100 mm
不含电机的长度(L2) 15.2 mm
重量 4.8 g
丝杠类型 3x0,5 (mm) 专有螺纹轮廓, 右旋
丝杠材料 不锈钢
螺母材料 圆柱形、塑料
外壳材质 不锈钢
齿轮材质
输出轴轴承 滚珠轴承,预加载
工作温度范围 -30 ... 80 °C

Values at 22° and nominal voltageValue
齿轮级数 4
减速比 256
持续输出转速最大值 0.4 mm/s
峰值输出转速最大值 0.5 mm/s
持续输入转速最大值 12000 min⁻¹
峰值输入转速最大值 16000 min⁻¹
持续轴向力平均值 20 N
峰值轴向力动态最大值 30 N
峰值轴向力静态最大值 80 N
输出功率最大值 0.015 W
减速箱/联轴器效率最大值 60 %
丝杠效率最大值 35 %
包括丝杠的质量惯性最大值 0.13 gmm²
标准长度丝杠准确度最大值 100 µm
径向负载最大值 5 N
减速箱零负载回差典型值 3 °
丝杠长度(从法兰起)– 轴向 50 mm
丝杠长度(从法兰起) - max. 100 mm
不含电机的长度(L2) 17.9 mm
重量 5.3 g
丝杠类型 3x0,5 (mm) 专有螺纹轮廓, 右旋
丝杠材料 不锈钢
螺母材料 圆柱形、塑料
外壳材质 不锈钢
齿轮材质
输出轴轴承 滚珠轴承,预加载
工作温度范围 -30 ... 80 °C

Values at 22° and nominal voltageValue
齿轮级数 5
减速比 1024
持续输出转速最大值 0.1 mm/s
峰值输出转速最大值 0.1 mm/s
持续输入转速最大值 12000 min⁻¹
峰值输入转速最大值 16000 min⁻¹
持续轴向力平均值 25 N
峰值轴向力动态最大值 35 N
峰值轴向力静态最大值 80 N
输出功率最大值 0.005 W
减速箱/联轴器效率最大值 55 %
丝杠效率最大值 35 %
包括丝杠的质量惯性最大值 0.13 gmm²
标准长度丝杠准确度最大值 100 µm
径向负载最大值 5 N
减速箱零负载回差典型值 3 °
丝杠长度(从法兰起)– 轴向 50 mm
丝杠长度(从法兰起) - max. 100 mm
不含电机的长度(L2) 20.6 mm
重量 5.8 g
丝杠类型 3x0,5 (mm) 专有螺纹轮廓, 右旋
丝杠材料 不锈钢
螺母材料 圆柱形、塑料
外壳材质 不锈钢
齿轮材质
输出轴轴承 滚珠轴承,预加载
工作温度范围 -30 ... 80 °C

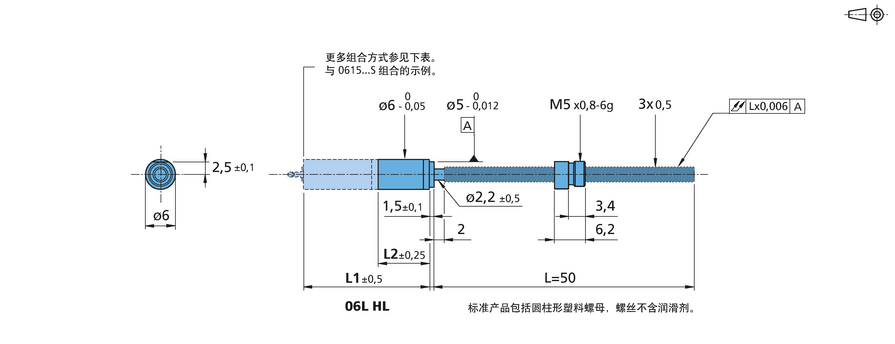

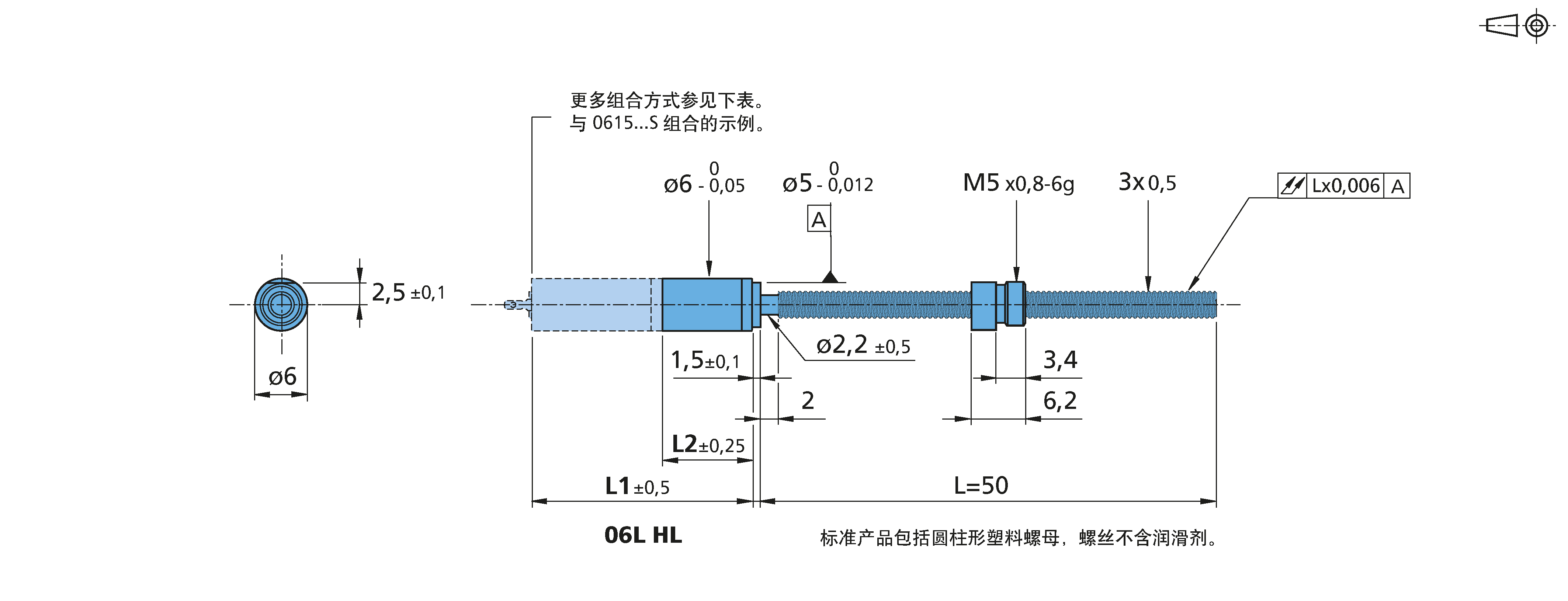

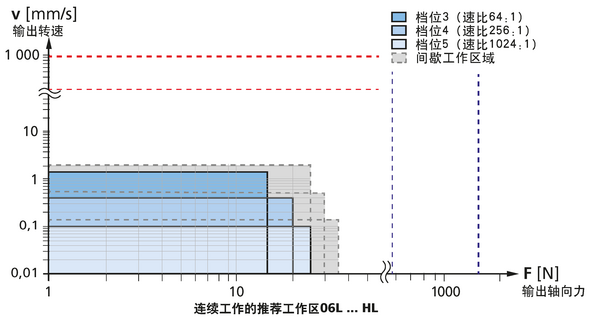

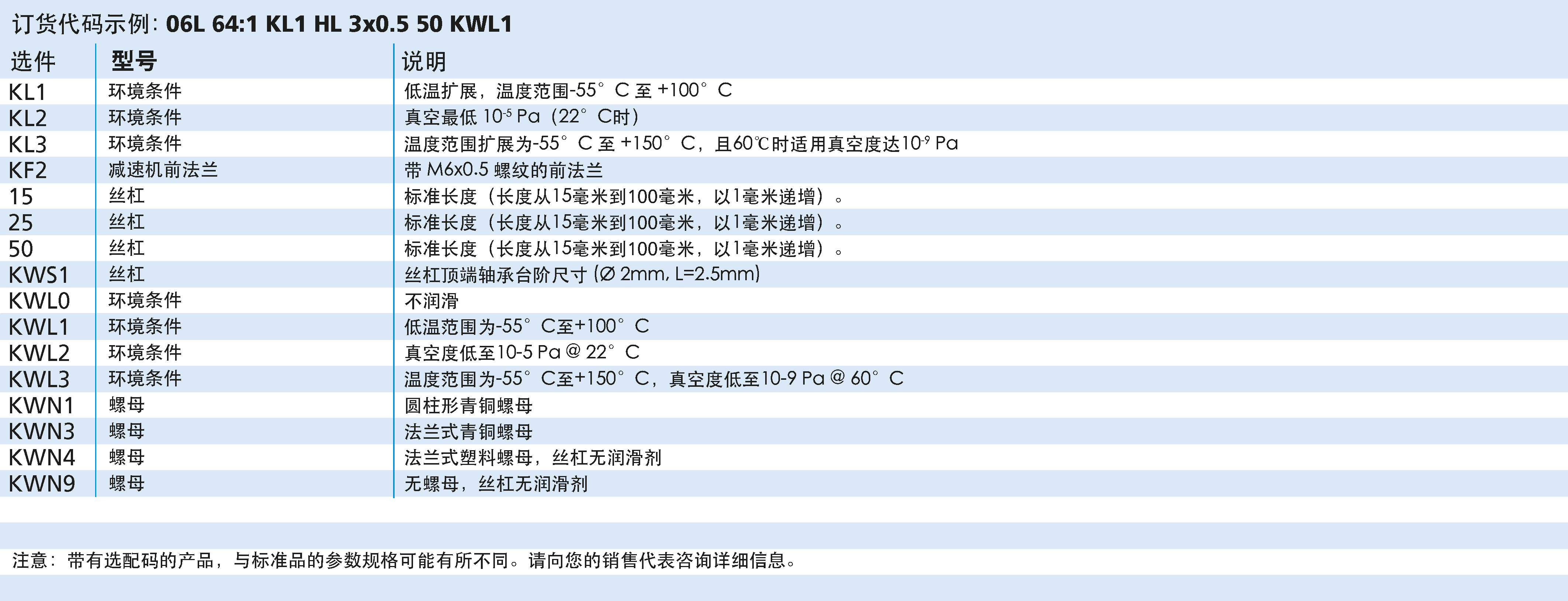

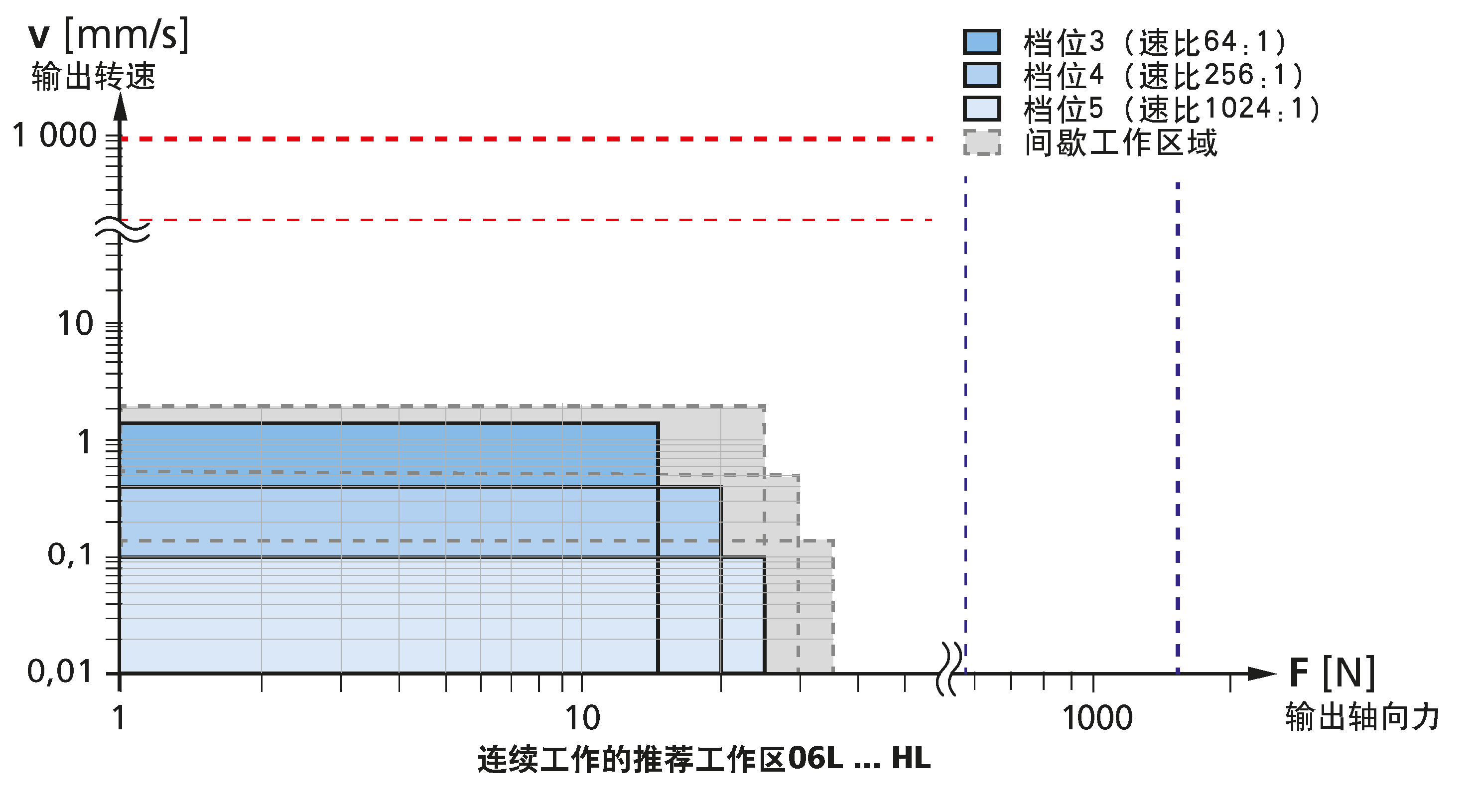

工作区

屏幕显示环境温度为22°C时驱动器的可能工作点范围。
图表给出相对于可用输出轴向力的推荐输出转速。
图表还显示标准丝杠(无论带或不带支承)的临界转速和屈曲应力。
...... 临界转速(固定无线框)
------ 临界转速(固定单线框)
...... 屈曲应力(固定无线框)
------ 屈曲应力(固定单线框)

工作区

屏幕显示环境温度为22°C时驱动器的可能工作点范围。
图表给出相对于可用输出轴向力的推荐输出转速。
图表还显示标准丝杠(无论带或不带支承)的临界转速和屈曲应力。
...... 临界转速(固定无线框)
------ 临界转速(固定单线框)
...... 屈曲应力(固定无线框)
------ 屈曲应力(固定单线框)

工作区

屏幕显示环境温度为22°C时驱动器的可能工作点范围。
图表给出相对于可用输出轴向力的推荐输出转速。
图表还显示标准丝杠(无论带或不带支承)的临界转速和屈曲应力。
...... 临界转速(固定无线框)
------ 临界转速(固定单线框)
...... 屈曲应力(固定无线框)
------ 屈曲应力(固定单线框)

直流无刷电机
FAULHABER B-Micro
0515 ... B 系列  的FAULHABER
系列 0515 ... B
两磁极,无传感器
FAULHABER B
0620 ... B 系列  的FAULHABER
系列 0620 ... B
两磁极
直流电机
FAULHABER S/G
0615 ... S 系列  的FAULHABER
系列 0615 ... S
精密合金换向
步进电机
DM0620 系列  的FAULHABER
系列 DM0620
两相,盘式磁体结构,, 20 步旋转一圈

下载

pdf
数据表
pdf
技术信息
zip
3D-CAD 文件
pdf
绝对减速比
FAULHABER L 系列 06L ... HL 的FAULHABER
FAULHABER L 系列 06L ... HL 的FAULHABER
FAULHABER L 系列 06L ... HL 的FAULHABER
您的选择
选定的变体
系列 06L...HL 64:1
带集成螺钉的齿轮箱, 高负荷
主要参数
直线运动输出器: 6 mm
持续轴向力平均值: 15 N
持续输入转速最大值: 12000 min⁻¹
峰值轴向力静态最大值: 80 N
峰值输入转速最大值: 16000 min⁻¹
径向负载最大值: 5 N
减速比: 64
选定的变体
系列 06L...HL 256:1
带集成螺钉的齿轮箱, 高负荷
主要参数
直线运动输出器: 6 mm
持续轴向力平均值: 20 N
持续输入转速最大值: 12000 min⁻¹
峰值轴向力静态最大值: 80 N
峰值输入转速最大值: 16000 min⁻¹
径向负载最大值: 5 N
减速比: 256
选定的变体
系列 06L...HL 1024:1
带集成螺钉的齿轮箱, 高负荷
主要参数
直线运动输出器: 6 mm
持续轴向力平均值: 25 N
持续输入转速最大值: 12000 min⁻¹
峰值轴向力静态最大值: 80 N
峰值输入转速最大值: 16000 min⁻¹
径向负载最大值: 5 N
减速比: 1024
