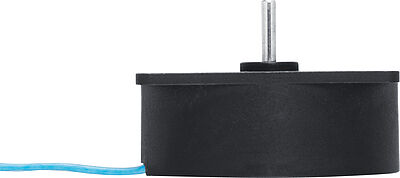

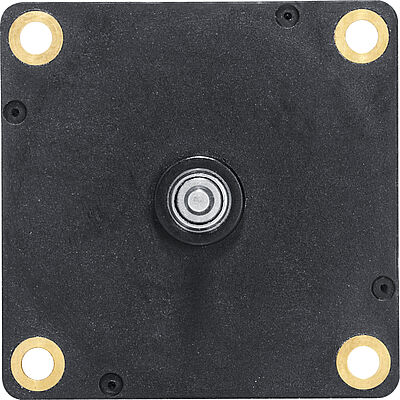

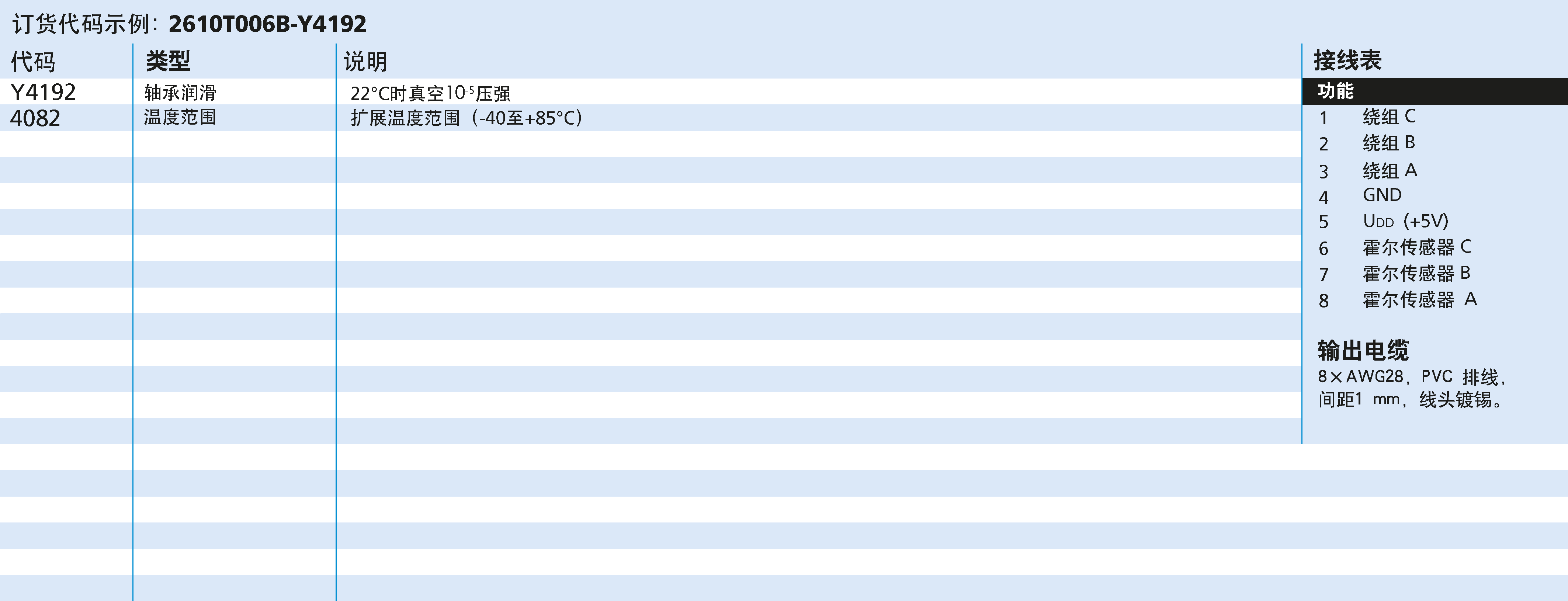

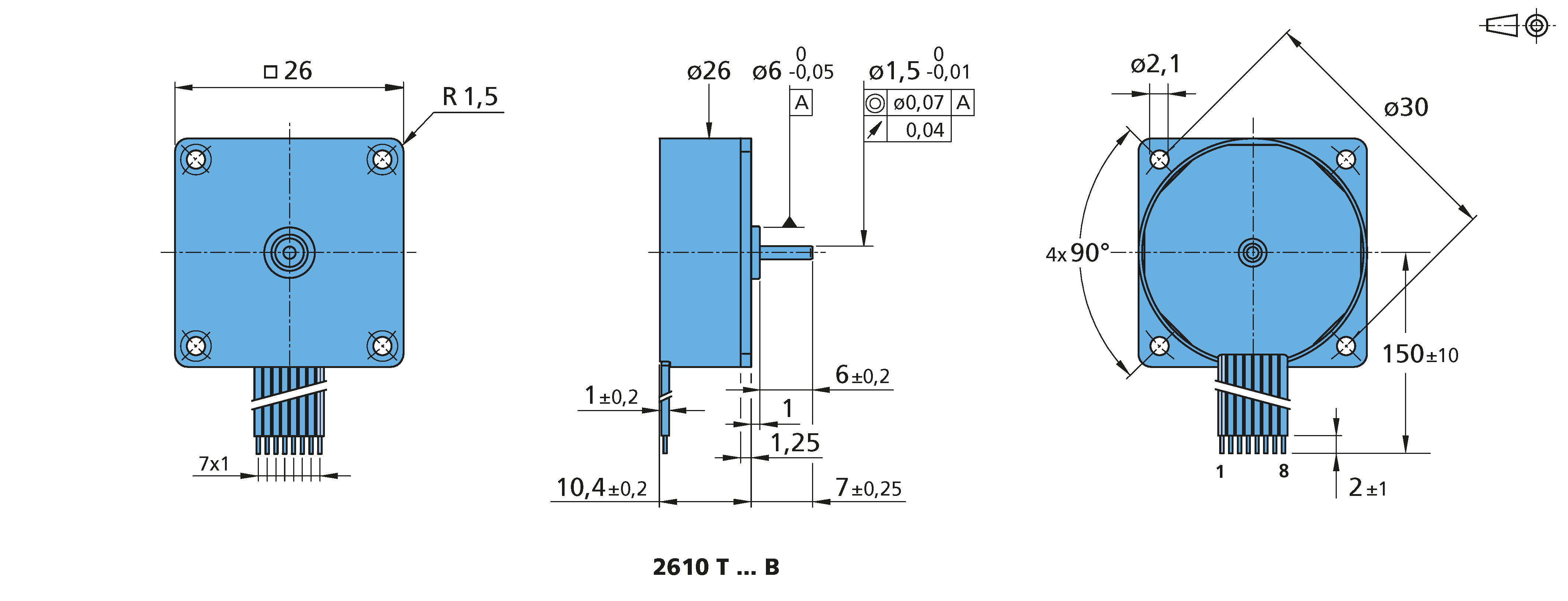

直流扁平无刷微电机 系列 2610 ... B

四磁极

主要参数
名义电压:
6 ... 12 V
最高额定转矩:
2.87 mNm
最高无负载转速:
6400 min⁻¹
最高失速转矩:
7.543 mNm
直径:
26 mm
长度:
10.4 mm
优势
极其扁平的设计。长度范围为9 mm到22 mm
四磁极设计
使用三个数字霍尔传感器实现电子换向
可集成直齿减速箱,在最小轴向长度上实现很大减速比
精确的调速控制
系列产品:
系列 2610T006B
UN : 名义电压 : 6 V |MN : 最高额定转矩 : 2.87 mNm |n0 : 最高无负载转速 : 6400 min⁻¹ |MH : 最高失速转矩 : 7.543 mNm |Ø : 直径 : 26 mm |L : 长度 : 10.4 mm
系列 2610T012B
UN : 名义电压 : 12 V |MN : 最高额定转矩 : 2.85 mNm |n0 : 最高无负载转速 : 6400 min⁻¹ |MH : 最高失速转矩 : 7.453 mNm |Ø : 直径 : 26 mm |L : 长度 : 10.4 mm

Values at 22° and nominal voltageValue
名义电压UN 6 V
端电阻,相间R 6.97 Ω
最大功效ηmax. 79 %
空载转速n0 6400 min⁻¹
空载电流I0 0.01 A
堵转转矩MH 7.543 mNm
摩擦转矩,静态C0 0.035 mNm
摩擦转矩,动态CV 8.85 ·10⁻⁶ mNm/min⁻¹
转速常数kn 1085 min⁻¹/V
反电动势常数kE 0.922 mV/min⁻¹
转矩常数kM 8.8 mNm/A
电流常数kI 0.114 A/mNm
转速/转矩斜率Δn/ΔM 859 min⁻¹/mNm
相电感L 486 µH
机械时间常数τm 71 ms
转子转动惯量J 7.9 gcm²
最大角加速度αmax. 9 ·10³rad/s²
热阻Rth1/Rth2 33 / 27 K/W
热时间常数τw1/τw2 23.6 / 222 s
工作温度范围 -25 ... 80 °C
– 线圈最高允许温度 80 °C
外壳材质 塑料
重量 20.1 g
旋转方向 由驱动器控制,可正反转
转速可达nmax. 40000 min⁻¹
磁极对数 2
霍尔传感器 数字
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义电压UN 12 V
端电阻,相间R 28.2 Ω
最大功效ηmax. 79 %
空载转速n0 6400 min⁻¹
空载电流I0 0.005 A
堵转转矩MH 7.453 mNm
摩擦转矩,静态C0 0.035 mNm
摩擦转矩,动态CV 8.85 ·10⁻⁶ mNm/min⁻¹
转速常数kn 543 min⁻¹/V
反电动势常数kE 1.842 mV/min⁻¹
转矩常数kM 17.6 mNm/A
电流常数kI 0.057 A/mNm
转速/转矩斜率Δn/ΔM 870 min⁻¹/mNm
相电感L 1945 µH
机械时间常数τm 72 ms
转子转动惯量J 7.9 gcm²
最大角加速度αmax. 9 ·10³rad/s²
热阻Rth1/Rth2 33 / 27 K/W
热时间常数τw1/τw2 23.6 / 222 s
工作温度范围 -25 ... 80 °C
– 线圈最高允许温度 80 °C
外壳材质 塑料
重量 20.1 g
旋转方向 由驱动器控制,可正反转
转速可达nmax. 40000 min⁻¹
磁极对数 2
霍尔传感器 数字
磁钢材料 NdFeB
工作区
工作区 (2610T006B)
在标称电压 6 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。
图表对比显示了电机在完全绝热与适当散热(例如热阻 Rth2 降低 50%)条件下的工作特性。
名义电压 (UN) 曲线是在隔热与散热环境中,电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压,反之则需降低电压。

电机特性曲线
电机特性曲线 (2610T006B)
工作区
工作区 (2610T012B)
在标称电压 12 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。
图表对比显示了电机在完全绝热与适当散热(例如热阻 Rth2 降低 50%)条件下的工作特性。
名义电压 (UN) 曲线是在隔热与散热环境中,电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压,反之则需降低电压。

电机特性曲线
电机特性曲线 (2610T012B)
配件
接插板和电缆
Cables and Accessories 系列  的FAULHABER
系列 Cables and Accessories
-
驱动器
调速驱动器
SC 1801 P 系列  的FAULHABER
系列 SC 1801 P
PWM 输出,两象限控制, 驱动参数通过计算机配置
SC 1801 S 系列  的FAULHABER
系列 SC 1801 S
PWM 输出,两象限控制, 驱动参数通过计算机配置

下载

pdf
数据表
pdf
技术信息
zip
3D-CAD 文件
