编码器 系列 PA2-50

光电式编码器, 数字信号输出
双通道, 50线

主要参数
每圈线数:
50
编码器通道:
2
优势
尺寸小
高信号质量和高准确度
变体:
系列 PA2-50
N : 每圈线数 : 50 |nchannel : 编码器通道 : 2

Values at 22° and nominal voltageValue
每圈线数N 50
频响上限(截止频率)f 35 kHz
输出信号,方波 2
电源电压UDD 3 ... 2.7 ... 3.3 V
工作电流,典型值IDD 8.5 mA
最大输出电流IOUT 8 mA
脉冲宽度P 18050 °e
A、B通道相位差Φ 9045 °e
逻辑状态宽度S 9050 °e
信号周期C 36036 °e
信号上升/下降沿最大时间(CLOAD = 25 pF pF)tr/tf 0.3 / 0.1 / 25 pF
码盘转动惯量J 0.02 gcm²
工作温度范围 -30 ... 85 °C

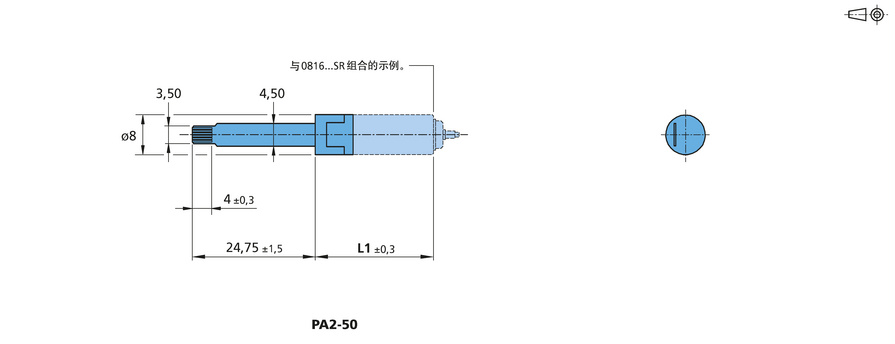

增量式编码器 系列 PA2-50 的FAULHABER

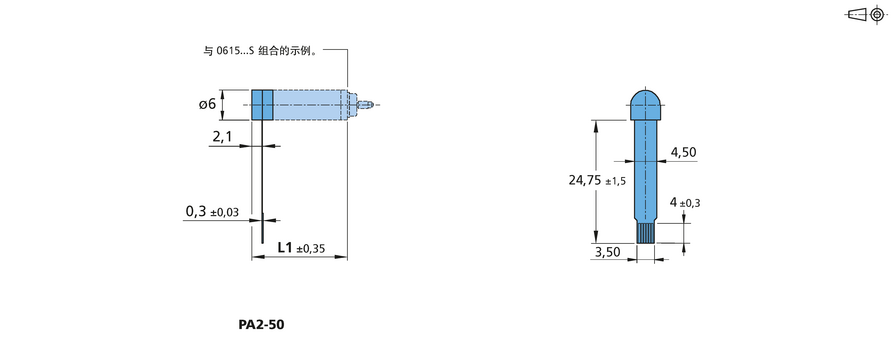

增量式编码器 系列 PA2-50 的FAULHABER
增量式编码器 系列 PA2-50 的FAULHABER
直流电机
FAULHABER S/G
0615 ... S 系列  的FAULHABER
系列 0615 ... S
精密合金换向
FAULHABER SR
0816 ... SR 系列  的FAULHABER
系列 0816 ... SR
精密合金换向
直流无刷电机
FAULHABER B
0620 ... B 系列  的FAULHABER
系列 0620 ... B
两磁极
配件
接插板和电缆
6501.00144 系列  的FAULHABER
系列 6501.00144
MC V2.5, SC » PA2 编码器接插板
Cables and Accessories 系列  的FAULHABER
系列 Cables and Accessories
-

下载

pdf
数据表
pdf
技术信息
pdf
矩阵配件

Application note

pdf
AN 136 - Block Commutation - with Digital Hall Sensors - with Absolute Encoder
pdf
AN 144 - Quadraturschnittstelle
pdf
AN 147 - Definition of the encoder signal criteria
pdf
AN 162 - Analog Hall Sensors
pdf
AN 163 - Digital Hall Sensors
您的选择
选定的变体
系列 PA2-50
光电式编码器, 数字信号输出
双通道, 50线
主要参数
每圈线数: 50
编码器通道: 2
