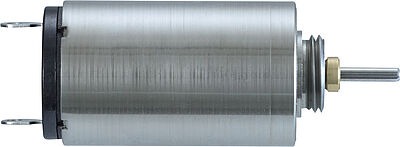

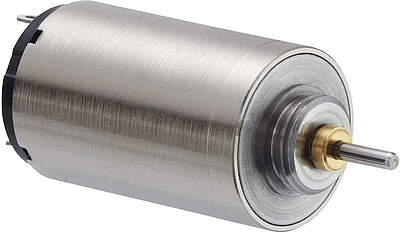

FAULHABER SR

系列 1016 ... SR

精密合金换向

主要参数

名义电压:

3 ... 12 V

最高额定转矩:

0.92 mNm

最高无负载转速:

14100 min⁻¹

最高失速转矩:

2.32 mNm

直径:

10 mm

长度:

15.9 mm

优势

强力稀土磁体

工作温度范围大：-30°C至+85°C（可选+125°C）

带有耐腐蚀涂层的全钢外壳

无齿槽转矩，高动态，精确的调速控制

低功耗 - 低启动电压

极其紧凑、轻量化的设计，可带内置编码器

变体:

系列 1016K003SR

U_N : 名义电压 : 3 V |M_N : 最高额定转矩 : 0.92 mNm |n₀ : 最高无负载转速 : 12700 min⁻¹ |M_H : 最高失速转矩 : 2.12 mNm |Ø : 直径 : 10 mm |L : 长度 : 15.9 mm

系列 1016K006SR

U_N : 名义电压 : 6 V |M_N : 最高额定转矩 : 0.9 mNm |n₀ : 最高无负载转速 : 12800 min⁻¹ |M_H : 最高失速转矩 : 2.08 mNm |Ø : 直径 : 10 mm |L : 长度 : 15.9 mm

系列 1016K009SR

U_N : 名义电压 : 9 V |M_N : 最高额定转矩 : 0.9 mNm |n₀ : 最高无负载转速 : 13000 min⁻¹ |M_H : 最高失速转矩 : 2.11 mNm |Ø : 直径 : 10 mm |L : 长度 : 15.9 mm

系列 1016K012SR

U_N : 名义电压 : 12 V |M_N : 最高额定转矩 : 0.91 mNm |n₀ : 最高无负载转速 : 14100 min⁻¹ |M_H : 最高失速转矩 : 2.32 mNm |Ø : 直径 : 10 mm |L : 长度 : 15.9 mm

Values at 22° and nominal voltage		Value
名义电压	U_N	3 V
电枢电阻	R	3.1 Ω
最大功效	η_max.	76 %
空载转速	n₀	12700 min⁻¹
空载电流	I₀	0.017 A
堵转转矩	M_H	2.12 mNm
摩擦转矩	M_R	0.037 mNm
转速常数	k_n	4282 min⁻¹/V
反电动势常数	k_E	0.234 mV/min⁻¹
转矩常数	k_M	2.23 mNm/A
电流常数	k_I	0.448 A/mNm
转速/转矩斜率	Δn/ΔM	5953 min⁻¹/mNm
转子电感	L	42 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	175 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	6 V
电枢电阻	R	12.5 Ω
最大功效	η_max.	74 %
空载转速	n₀	12800 min⁻¹
空载电流	I₀	0.009 A
堵转转矩	M_H	2.08 mNm
摩擦转矩	M_R	0.04 mNm
转速常数	k_n	2175 min⁻¹/V
反电动势常数	k_E	0.46 mV/min⁻¹
转矩常数	k_M	4.39 mNm/A
电流常数	k_I	0.228 A/mNm
转速/转矩斜率	Δn/ΔM	6166 min⁻¹/mNm
转子电感	L	168 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	171 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	9 V
电枢电阻	R	27.1 Ω
最大功效	η_max.	74 %
空载转速	n₀	13000 min⁻¹
空载电流	I₀	0.007 A
堵转转矩	M_H	2.11 mNm
摩擦转矩	M_R	0.043 mNm
转速常数	k_n	1475 min⁻¹/V
反电动势常数	k_E	0.678 mV/min⁻¹
转矩常数	k_M	6.48 mNm/A
电流常数	k_I	0.154 A/mNm
转速/转矩斜率	Δn/ΔM	6177 min⁻¹/mNm
转子电感	L	363 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	172 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
电枢电阻	R	40.7 Ω
最大功效	η_max.	75 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.005 A
堵转转矩	M_H	2.32 mNm
摩擦转矩	M_R	0.042 mNm
转速常数	k_n	1195 min⁻¹/V
反电动势常数	k_E	0.837 mV/min⁻¹
转矩常数	k_M	7.99 mNm/A
电流常数	k_I	0.125 A/mNm
转速/转矩斜率	Δn/ΔM	6085 min⁻¹/mNm
转子电感	L	547 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	189 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	3 V
电枢电阻	R	3.1 Ω
最大功效	η_max.	76 %
空载转速	n₀	12700 min⁻¹
空载电流	I₀	0.017 A
堵转转矩	M_H	2.12 mNm
摩擦转矩	M_R	0.037 mNm
转速常数	k_n	4282 min⁻¹/V
反电动势常数	k_E	0.234 mV/min⁻¹
转矩常数	k_M	2.23 mNm/A
电流常数	k_I	0.448 A/mNm
转速/转矩斜率	Δn/ΔM	5953 min⁻¹/mNm
转子电感	L	42 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	175 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	6 V
电枢电阻	R	12.5 Ω
最大功效	η_max.	74 %
空载转速	n₀	12800 min⁻¹
空载电流	I₀	0.009 A
堵转转矩	M_H	2.08 mNm
摩擦转矩	M_R	0.04 mNm
转速常数	k_n	2175 min⁻¹/V
反电动势常数	k_E	0.46 mV/min⁻¹
转矩常数	k_M	4.39 mNm/A
电流常数	k_I	0.228 A/mNm
转速/转矩斜率	Δn/ΔM	6166 min⁻¹/mNm
转子电感	L	168 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	171 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	9 V
电枢电阻	R	27.1 Ω
最大功效	η_max.	74 %
空载转速	n₀	13000 min⁻¹
空载电流	I₀	0.007 A
堵转转矩	M_H	2.11 mNm
摩擦转矩	M_R	0.043 mNm
转速常数	k_n	1475 min⁻¹/V
反电动势常数	k_E	0.678 mV/min⁻¹
转矩常数	k_M	6.48 mNm/A
电流常数	k_I	0.154 A/mNm
转速/转矩斜率	Δn/ΔM	6177 min⁻¹/mNm
转子电感	L	363 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	172 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
电枢电阻	R	40.7 Ω
最大功效	η_max.	75 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.005 A
堵转转矩	M_H	2.32 mNm
摩擦转矩	M_R	0.042 mNm
转速常数	k_n	1195 min⁻¹/V
反电动势常数	k_E	0.837 mV/min⁻¹
转矩常数	k_M	7.99 mNm/A
电流常数	k_I	0.125 A/mNm
转速/转矩斜率	Δn/ΔM	6085 min⁻¹/mNm
转子电感	L	547 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	189 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	3 V
电枢电阻	R	3.1 Ω
最大功效	η_max.	76 %
空载转速	n₀	12700 min⁻¹
空载电流	I₀	0.017 A
堵转转矩	M_H	2.12 mNm
摩擦转矩	M_R	0.037 mNm
转速常数	k_n	4282 min⁻¹/V
反电动势常数	k_E	0.234 mV/min⁻¹
转矩常数	k_M	2.23 mNm/A
电流常数	k_I	0.448 A/mNm
转速/转矩斜率	Δn/ΔM	5953 min⁻¹/mNm
转子电感	L	42 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	175 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	6 V
电枢电阻	R	12.5 Ω
最大功效	η_max.	74 %
空载转速	n₀	12800 min⁻¹
空载电流	I₀	0.009 A
堵转转矩	M_H	2.08 mNm
摩擦转矩	M_R	0.04 mNm
转速常数	k_n	2175 min⁻¹/V
反电动势常数	k_E	0.46 mV/min⁻¹
转矩常数	k_M	4.39 mNm/A
电流常数	k_I	0.228 A/mNm
转速/转矩斜率	Δn/ΔM	6166 min⁻¹/mNm
转子电感	L	168 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	171 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	9 V
电枢电阻	R	27.1 Ω
最大功效	η_max.	74 %
空载转速	n₀	13000 min⁻¹
空载电流	I₀	0.007 A
堵转转矩	M_H	2.11 mNm
摩擦转矩	M_R	0.043 mNm
转速常数	k_n	1475 min⁻¹/V
反电动势常数	k_E	0.678 mV/min⁻¹
转矩常数	k_M	6.48 mNm/A
电流常数	k_I	0.154 A/mNm
转速/转矩斜率	Δn/ΔM	6177 min⁻¹/mNm
转子电感	L	363 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	172 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
电枢电阻	R	40.7 Ω
最大功效	η_max.	75 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.005 A
堵转转矩	M_H	2.32 mNm
摩擦转矩	M_R	0.042 mNm
转速常数	k_n	1195 min⁻¹/V
反电动势常数	k_E	0.837 mV/min⁻¹
转矩常数	k_M	7.99 mNm/A
电流常数	k_I	0.125 A/mNm
转速/转矩斜率	Δn/ΔM	6085 min⁻¹/mNm
转子电感	L	547 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	189 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	3 V
电枢电阻	R	3.1 Ω
最大功效	η_max.	76 %
空载转速	n₀	12700 min⁻¹
空载电流	I₀	0.017 A
堵转转矩	M_H	2.12 mNm
摩擦转矩	M_R	0.037 mNm
转速常数	k_n	4282 min⁻¹/V
反电动势常数	k_E	0.234 mV/min⁻¹
转矩常数	k_M	2.23 mNm/A
电流常数	k_I	0.448 A/mNm
转速/转矩斜率	Δn/ΔM	5953 min⁻¹/mNm
转子电感	L	42 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	175 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	6 V
电枢电阻	R	12.5 Ω
最大功效	η_max.	74 %
空载转速	n₀	12800 min⁻¹
空载电流	I₀	0.009 A
堵转转矩	M_H	2.08 mNm
摩擦转矩	M_R	0.04 mNm
转速常数	k_n	2175 min⁻¹/V
反电动势常数	k_E	0.46 mV/min⁻¹
转矩常数	k_M	4.39 mNm/A
电流常数	k_I	0.228 A/mNm
转速/转矩斜率	Δn/ΔM	6166 min⁻¹/mNm
转子电感	L	168 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	171 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	9 V
电枢电阻	R	27.1 Ω
最大功效	η_max.	74 %
空载转速	n₀	13000 min⁻¹
空载电流	I₀	0.007 A
堵转转矩	M_H	2.11 mNm
摩擦转矩	M_R	0.043 mNm
转速常数	k_n	1475 min⁻¹/V
反电动势常数	k_E	0.678 mV/min⁻¹
转矩常数	k_M	6.48 mNm/A
电流常数	k_I	0.154 A/mNm
转速/转矩斜率	Δn/ΔM	6177 min⁻¹/mNm
转子电感	L	363 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	172 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
电枢电阻	R	40.7 Ω
最大功效	η_max.	75 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.005 A
堵转转矩	M_H	2.32 mNm
摩擦转矩	M_R	0.042 mNm
转速常数	k_n	1195 min⁻¹/V
反电动势常数	k_E	0.837 mV/min⁻¹
转矩常数	k_M	7.99 mNm/A
电流常数	k_I	0.125 A/mNm
转速/转矩斜率	Δn/ΔM	6085 min⁻¹/mNm
转子电感	L	547 µH
机械时间常数	τ_m	8 ms
转子转动惯量	J	0.12 gcm²
最大角加速度	α_max.	189 ·10³rad/s²
热阻	R_th1/R_th2	17 / 59 K/W
热时间常数	τ_w1/τ_w2	5.7 / 176 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		85 °C
外壳材质		钢，表面镀镍
重量		6.5 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

工作区

在标称电压 3 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 6 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 9 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 12 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

3D-CAD 文件 ZIP

减速箱

行星减速箱

10/1 系列的FAULHABER

系列 10/1

产品详情数据表

12/4 系列的FAULHABER

系列 12/4

产品详情数据表

直齿减速箱

12/3 系列的FAULHABER

系列 12/3

产品详情数据表

零回差直齿减速箱

12/5 系列的FAULHABER

系列 12/5

零回差

产品详情数据表

线性执行器

FAULHABER L

10L ... SL 系列的FAULHABER

系列 10L ... SL

带内置丝杠的减速箱, 标准载荷

产品详情数据表

配件

接插板和电缆

Cables and Accessories 系列的FAULHABER

系列 Cables and Accessories

-

产品详情数据表

驱动器

运动控制器

MC 3001 B 系列的FAULHABER

系列 MC 3001 B

3.0代，PWM 输出，四象限控制带, RS232 或 CANopen 通讯接口

产品详情数据表

MC 3001 P 系列的FAULHABER

系列 MC 3001 P

3.0代，PWM 输出，四象限控制带, RS232 或 CANopen 通讯接口

产品详情数据表

MCDC 3002 P 系列的FAULHABER

系列 MCDC 3002 P

2.5代，PWM 输出，四象限控制带, RS232 或 CAN 通讯接口

产品详情数据表

MCDC 3002 S 系列的FAULHABER

系列 MCDC 3002 S

2.5代，PWM 输出，四象限控制带, RS232 或 CAN 通讯接口

产品详情数据表

调速驱动器

SC 1801 P 系列的FAULHABER

系列 SC 1801 P

PWM 输出，两象限控制, 驱动参数通过计算机配置

产品详情数据表

SC 1801 S 系列的FAULHABER

系列 SC 1801 S

PWM 输出，两象限控制, 驱动参数通过计算机配置

产品详情数据表

编码器

增量式编码器

系列 PA2-100

光电式编码器, 数字信号输出, 双通道, 100线

产品详情数据表

下载

pdf

数据表

pdf

技术信息

zip

3D-CAD 文件

您的选择

选定的变体

系列 1016K003SR

精密合金换向

主要参数

名义电压: 3 V

最高额定转矩: 0.92 mNm

最高无负载转速: 12700 min⁻¹

最高失速转矩: 2.12 mNm

直径: 10 mm

长度: 15.9 mm

选定的变体

系列 1016K006SR

精密合金换向

主要参数

名义电压: 6 V

最高额定转矩: 0.9 mNm

最高无负载转速: 12800 min⁻¹

最高失速转矩: 2.08 mNm

直径: 10 mm

长度: 15.9 mm

选定的变体

系列 1016K009SR

精密合金换向

主要参数

名义电压: 9 V

最高额定转矩: 0.9 mNm

最高无负载转速: 13000 min⁻¹

最高失速转矩: 2.11 mNm

直径: 10 mm

长度: 15.9 mm

选定的变体

系列 1016K012SR

精密合金换向

主要参数

名义电压: 12 V

最高额定转矩: 0.91 mNm

最高无负载转速: 14100 min⁻¹

最高失速转矩: 2.32 mNm

直径: 10 mm

长度: 15.9 mm
