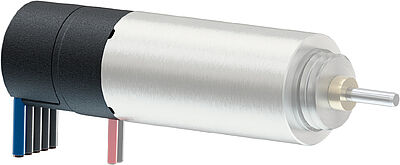

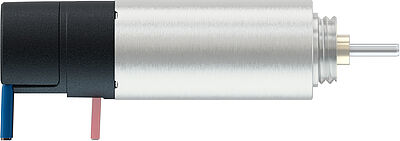

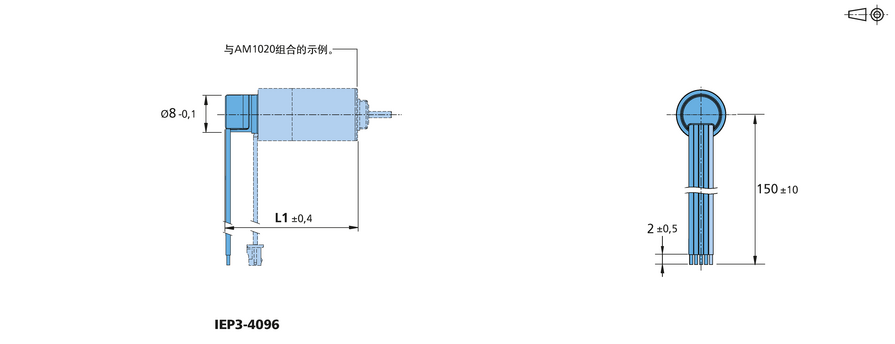

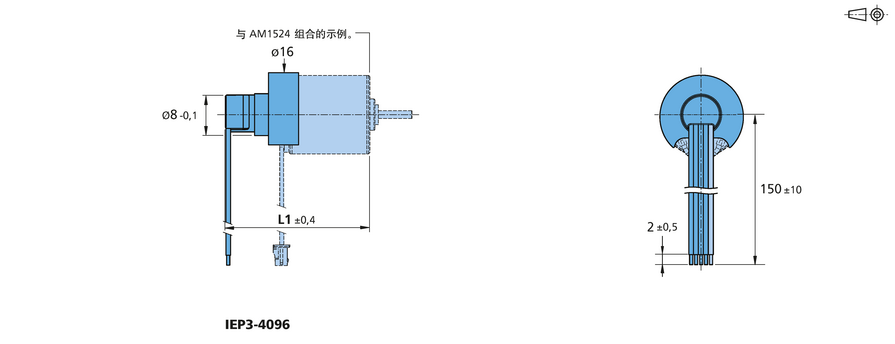

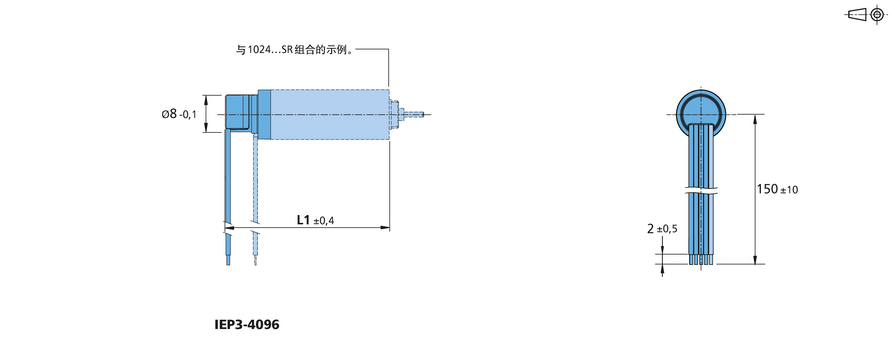

| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 16 |
| 频响上限（截止频率） | f | 5 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9025 °e |
| A、B通道相位差 | Φ | 9025 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.01 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.3 °m | |
| 重复精度，典型值 | 0.05 °m | |
| 滞后角 | 0.08 °m | |
| 最小边沿间距 | 125 ns | |
| 重量, 典型值 | 2.3 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 32 |
| 频响上限（截止频率） | f | 10 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9025 °e |
| A、B通道相位差 | Φ | 9025 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.01 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.3 °m | |
| 重复精度，典型值 | 0.05 °m | |
| 滞后角 | 0.08 °m | |
| 最小边沿间距 | 125 ns | |
| 重量, 典型值 | 2.3 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 64 |
| 频响上限（截止频率） | f | 17 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9025 °e |
| A、B通道相位差 | Φ | 9025 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.01 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.3 °m | |
| 重复精度，典型值 | 0.05 °m | |
| 滞后角 | 0.08 °m | |
| 最小边沿间距 | 125 ns | |
| 重量, 典型值 | 2.3 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 128 |
| 频响上限（截止频率） | f | 35 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9025 °e |
| A、B通道相位差 | Φ | 9025 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.01 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.3 °m | |
| 重复精度，典型值 | 0.05 °m | |
| 滞后角 | 0.08 °m | |
| 最小边沿间距 | 125 ns | |
| 重量, 典型值 | 2.3 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 256 |
| 频响上限（截止频率） | f | 70 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9025 °e |
| A、B通道相位差 | Φ | 9025 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.01 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.3 °m | |
| 重复精度，典型值 | 0.05 °m | |
| 滞后角 | 0.08 °m | |
| 最小边沿间距 | 125 ns | |
| 重量, 典型值 | 2.3 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 512 |
| 频响上限（截止频率） | f | 140 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9025 °e |
| A、B通道相位差 | Φ | 9025 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.01 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.3 °m | |
| 重复精度，典型值 | 0.05 °m | |
| 滞后角 | 0.08 °m | |
| 最小边沿间距 | 125 ns | |
| 重量, 典型值 | 2.3 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 1024 |
| 频响上限（截止频率） | f | 275 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9025 °e |
| A、B通道相位差 | Φ | 9025 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.01 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.3 °m | |
| 重复精度，典型值 | 0.05 °m | |
| 滞后角 | 0.08 °m | |
| 最小边沿间距 | 125 ns | |
| 重量, 典型值 | 2.3 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 2048 |
| 频响上限（截止频率） | f | 550 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.01 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.3 °m | |
| 重复精度，典型值 | 0.05 °m | |
| 滞后角 | 0.04 °m | |
| 最小边沿间距 | 125 ns | |
| 重量, 典型值 | 2.3 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 4096 |
| 频响上限（截止频率） | f | 1000 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.01 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.3 °m | |
| 重复精度，典型值 | 0.05 °m | |
| 滞后角 | 0.04 °m | |
| 最小边沿间距 | 125 ns | |
| 重量, 典型值 | 2.3 g | |
