直齿减速箱 系列 22/2

主要参数
齿轮级数:
2 ... 13
转矩上至:
100 mNm
最高间歇转矩:
400 mNm
减速比:
3.1 ... 983447
直径:
23.8 mm
长度:
40.8 ... 75.6 mm
优势
减速比范围广
可提供零回差版本
配套提供各种轴承,包括烧结合金、陶瓷以及滚珠轴承
系列产品:
系列 22/2 3,1:1
n : 齿轮级数 : 2 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 3.1 |Ø : 直径 : 23.8 mm |L : 长度 : 40.8 mm
系列 22/2 5,44:1
n : 齿轮级数 : 2 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 5.4 |Ø : 直径 : 23.8 mm |L : 长度 : 40.8 mm
系列 22/2 9,7:1
n : 齿轮级数 : 3 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 9.7 |Ø : 直径 : 23.8 mm |L : 长度 : 46.6 mm
系列 22/2 17,2:1
n : 齿轮级数 : 4 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 17.2 |Ø : 直径 : 23.8 mm |L : 长度 : 49.5 mm
系列 22/2 30,7:1
n : 齿轮级数 : 4 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 30.7 |Ø : 直径 : 23.8 mm |L : 长度 : 49.5 mm
系列 22/2 54,6:1
n : 齿轮级数 : 5 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 54.6 |Ø : 直径 : 23.8 mm |L : 长度 : 52.4 mm
系列 22/2 97,3:1
n : 齿轮级数 : 5 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 97.3 |Ø : 直径 : 23.8 mm |L : 长度 : 52.4 mm
系列 22/2 173:1
n : 齿轮级数 : 6 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 173 |Ø : 直径 : 23.8 mm |L : 长度 : 55.3 mm
系列 22/2 308:1
n : 齿轮级数 : 6 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 308 |Ø : 直径 : 23.8 mm |L : 长度 : 55.3 mm
系列 22/2 548:1
n : 齿轮级数 : 7 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 548 |Ø : 直径 : 23.8 mm |L : 长度 : 58.2 mm
系列 22/2 975:1
n : 齿轮级数 : 7 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 975 |Ø : 直径 : 23.8 mm |L : 长度 : 58.2 mm
系列 22/2 1734:1
n : 齿轮级数 : 8 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 1734 |Ø : 直径 : 23.8 mm |L : 长度 : 61.1 mm
系列 22/2 3088:1
n : 齿轮级数 : 8 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 3088 |Ø : 直径 : 23.8 mm |L : 长度 : 61.1 mm
系列 22/2 5490:1
n : 齿轮级数 : 9 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 5490 |Ø : 直径 : 23.8 mm |L : 长度 : 64 mm
系列 22/2 9780:1
n : 齿轮级数 : 9 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 9780 |Ø : 直径 : 23.8 mm |L : 长度 : 64 mm
系列 22/2 17386:1
n : 齿轮级数 : 10 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 17386 |Ø : 直径 : 23.8 mm |L : 长度 : 66.9 mm
系列 22/2 30969:1
n : 齿轮级数 : 10 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 30969 |Ø : 直径 : 23.8 mm |L : 长度 : 66.9 mm
系列 22/2 55057:1
n : 齿轮级数 : 11 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 55057 |Ø : 直径 : 23.8 mm |L : 长度 : 69.8 mm
系列 22/2 98070:1
n : 齿轮级数 : 11 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 98070 |Ø : 直径 : 23.8 mm |L : 长度 : 69.8 mm
系列 22/2 174350:1
n : 齿轮级数 : 12 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 174350 |Ø : 直径 : 23.8 mm |L : 长度 : 72.7 mm
系列 22/2 310560:1
n : 齿轮级数 : 12 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 310560 |Ø : 直径 : 23.8 mm |L : 长度 : 72.7 mm
系列 22/2 552113:1
n : 齿轮级数 : 13 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 552113 |Ø : 直径 : 23.8 mm |L : 长度 : 75.6 mm
系列 22/2 983447:1
n : 齿轮级数 : 13 |MD : 转矩上至 : 100 mNm |Mint. : 最高间歇转矩 : 400 mNm |i : 减速比 : 983447 |Ø : 直径 : 23.8 mm |L : 长度 : 75.6 mm

Values at 22° and nominal voltageValue
齿轮级数 2
减速比 3.1
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 90 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 40.8 mm
无电机重量(大约) 58 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 2
减速比 5.4
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 90 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 40.8 mm
无电机重量(大约) 58 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 3
减速比 9.7
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 86 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 46.6 mm
无电机重量(大约) 68 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 4
减速比 17.2
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 81 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 49.5 mm
无电机重量(大约) 72 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 4
减速比 30.7
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 81 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 49.5 mm
无电机重量(大约) 72 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 5
减速比 54.6
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 73 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 52.4 mm
无电机重量(大约) 77 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 5
减速比 97.3
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 73 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 52.4 mm
无电机重量(大约) 77 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 6
减速比 173
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 66 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 55.3 mm
无电机重量(大约) 82 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 6
减速比 308
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 66 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 55.3 mm
无电机重量(大约) 82 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 7
减速比 548
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 59 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 58.2 mm
无电机重量(大约) 88 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 7
减速比 975
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 59 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 58.2 mm
无电机重量(大约) 88 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 8
减速比 1734
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 53 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 61.1 mm
无电机重量(大约) 93 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 8
减速比 3088
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 53 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 61.1 mm
无电机重量(大约) 93 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 9
减速比 5490
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 48 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 64 mm
无电机重量(大约) 98 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 9
减速比 9780
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 48 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 64 mm
无电机重量(大约) 98 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 10
减速比 17386
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 43 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 66.9 mm
无电机重量(大约) 103 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 10
减速比 30969
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 43 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 66.9 mm
无电机重量(大约) 103 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 11
减速比 55057
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 39 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 69.8 mm
无电机重量(大约) 108 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 11
减速比 98070
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 39 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 69.8 mm
无电机重量(大约) 108 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 12
减速比 174350
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 35 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 72.7 mm
无电机重量(大约) 113 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 12
减速比 310560
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 35 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 72.7 mm
无电机重量(大约) 113 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端) =
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 13
减速比 552113
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 31 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 75.6 mm
无电机重量(大约) 118 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属

Values at 22° and nominal voltageValue
齿轮级数 13
减速比 983447
连续转矩 100 mNm
峰值转矩 400 mNm
最大持续输入转速 4000 min⁻¹
最大功效 31 %
空载时齿轮回差,典型值 3 °
不含电机的长度(L2) 75.6 mm
无电机重量(大约) 118 g
工作温度范围 -30 ... 100 °C
旋转方向(从输入端到输出端)
外壳材质 金属
齿轮材质 金属
直流电机
FAULHABER SR
2224 ... SR 系列  的FAULHABER
系列 2224 ... SR
精密合金换向
2232 ... SR 系列  的FAULHABER
系列 2232 ... SR
精密合金换向
FAULHABER S/G
2230 ... S 系列  的FAULHABER
系列 2230 ... S
精密合金换向
2233 ... S 系列  的FAULHABER
系列 2233 ... S
精密合金换向
步进电机
AM2224 系列  的FAULHABER
系列 AM2224
两相,24 步旋转一圈

下载

pdf
数据表
pdf
技术信息
zip
3D-CAD 文件
pdf
绝对减速比
您的选择
选定的变体
系列 22/2 3,1:1
主要参数
齿轮级数: 2
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 3.1
直径: 23.8 mm
长度: 40.8 mm
选定的变体
系列 22/2 5,44:1
主要参数
齿轮级数: 2
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 5.4
直径: 23.8 mm
长度: 40.8 mm
选定的变体
系列 22/2 9,7:1
主要参数
齿轮级数: 3
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 9.7
直径: 23.8 mm
长度: 46.6 mm
选定的变体
系列 22/2 17,2:1
主要参数
齿轮级数: 4
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 17.2
直径: 23.8 mm
长度: 49.5 mm
选定的变体
系列 22/2 30,7:1
主要参数
齿轮级数: 4
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 30.7
直径: 23.8 mm
长度: 49.5 mm
选定的变体
系列 22/2 54,6:1
主要参数
齿轮级数: 5
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 54.6
直径: 23.8 mm
长度: 52.4 mm
选定的变体
系列 22/2 97,3:1
主要参数
齿轮级数: 5
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 97.3
直径: 23.8 mm
长度: 52.4 mm
选定的变体
系列 22/2 173:1
主要参数
齿轮级数: 6
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 173
直径: 23.8 mm
长度: 55.3 mm
选定的变体
系列 22/2 308:1
主要参数
齿轮级数: 6
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 308
直径: 23.8 mm
长度: 55.3 mm
选定的变体
系列 22/2 548:1
主要参数
齿轮级数: 7
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 548
直径: 23.8 mm
长度: 58.2 mm
选定的变体
系列 22/2 975:1
主要参数
齿轮级数: 7
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 975
直径: 23.8 mm
长度: 58.2 mm
选定的变体
系列 22/2 1734:1
主要参数
齿轮级数: 8
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 1734
直径: 23.8 mm
长度: 61.1 mm
选定的变体
系列 22/2 3088:1
主要参数
齿轮级数: 8
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 3088
直径: 23.8 mm
长度: 61.1 mm
选定的变体
系列 22/2 5490:1
主要参数
齿轮级数: 9
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 5490
直径: 23.8 mm
长度: 64 mm
选定的变体
系列 22/2 9780:1
主要参数
齿轮级数: 9
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 9780
直径: 23.8 mm
长度: 64 mm
选定的变体
系列 22/2 17386:1
主要参数
齿轮级数: 10
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 17386
直径: 23.8 mm
长度: 66.9 mm
选定的变体
系列 22/2 30969:1
主要参数
齿轮级数: 10
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 30969
直径: 23.8 mm
长度: 66.9 mm
选定的变体
系列 22/2 55057:1
主要参数
齿轮级数: 11
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 55057
直径: 23.8 mm
长度: 69.8 mm
选定的变体
系列 22/2 98070:1
主要参数
齿轮级数: 11
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 98070
直径: 23.8 mm
长度: 69.8 mm
选定的变体
系列 22/2 174350:1
主要参数
齿轮级数: 12
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 174350
直径: 23.8 mm
长度: 72.7 mm
选定的变体
系列 22/2 310560:1
主要参数
齿轮级数: 12
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 310560
直径: 23.8 mm
长度: 72.7 mm
选定的变体
系列 22/2 552113:1
主要参数
齿轮级数: 13
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 552113
直径: 23.8 mm
长度: 75.6 mm

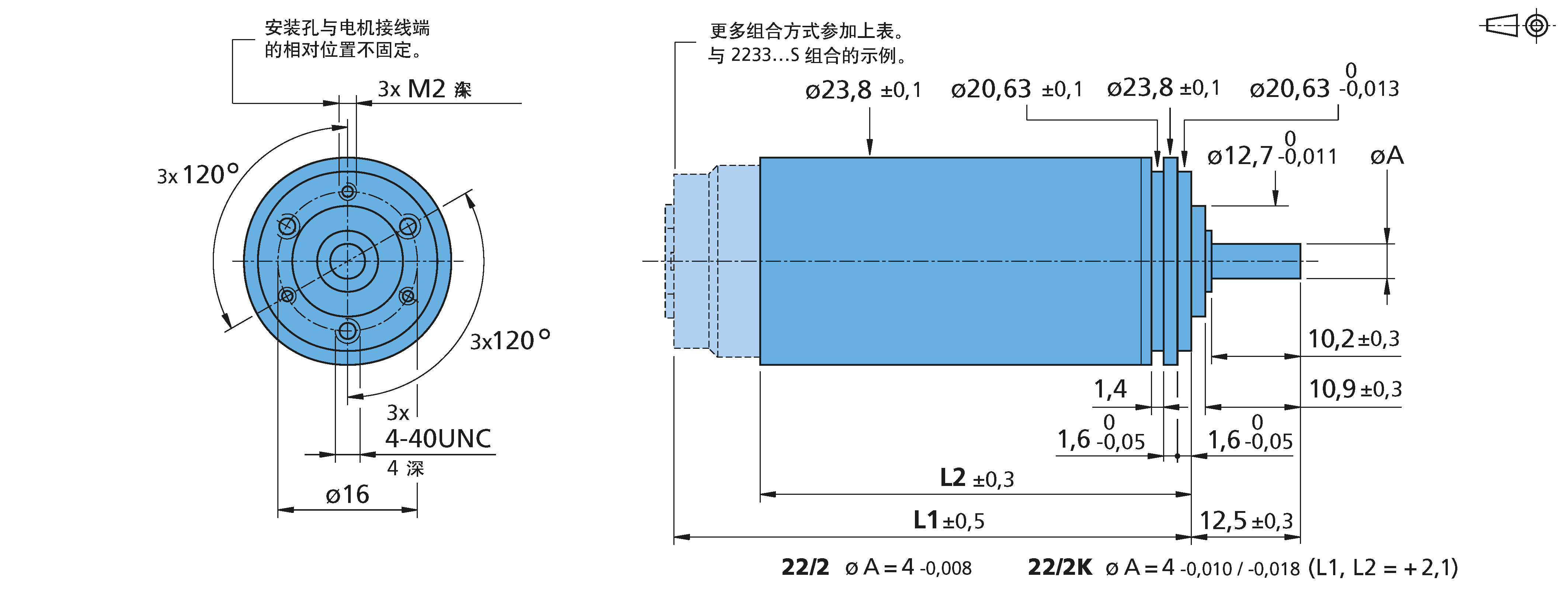

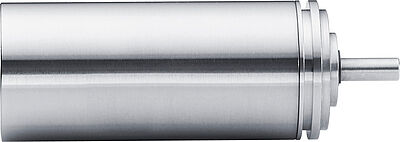

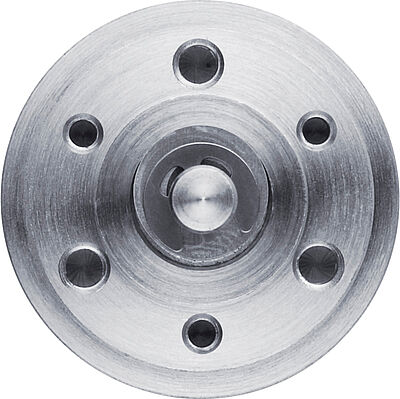

选定的变体
系列 22/2 983447:1
主要参数
齿轮级数: 13
转矩上至: 100 mNm
最高间歇转矩: 400 mNm
减速比: 983447
直径: 23.8 mm
长度: 75.6 mm

推荐内容

此处为本篇文章的外部YouTube内容。点击观看。

我同意被展示外部内容。我知道个人数据可能会与第三方平台共享。更多信息,请参考我们的隐私政策.
