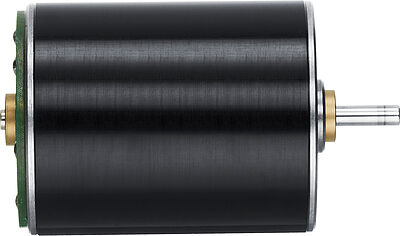

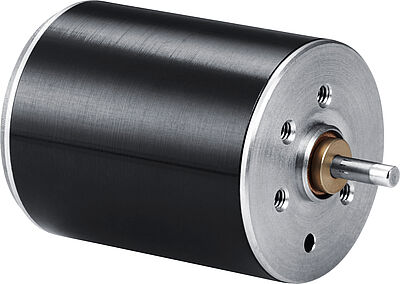

FAULHABER Stepper Motors

系列 AM2224

两相,24 步旋转一圈

主要参数
保持转矩(峰值相电流):
37 mNm
步进角(整步):
15 °
直径:
22 mm
长度:
27.7 mm
优势
具有成本效益比的定位驱动器(未 配备编码器)
功率密度高
非常高的加速度
超快切换转向能力
工作寿命长
工作温度范围大
可以采用全步进、半步进和微步进运行
转子惯量极低
变体:
系列 AM2224SB100010
MH Boost : 保持转矩(峰值相电流) : 37 mNm |∡ angle : 步进角(整步) : 15 ° |Ø : 直径 : 22 mm |L : 长度 : 27.7 mm
系列 AM2224SB050010
MH Boost : 保持转矩(峰值相电流) : 37 mNm |∡ angle : 步进角(整步) : 15 ° |Ø : 直径 : 22 mm |L : 长度 : 27.7 mm
系列 AM2224SB025010
MH Boost : 保持转矩(峰值相电流) : 37 mNm |∡ angle : 步进角(整步) : 15 ° |Ø : 直径 : 22 mm |L : 长度 : 27.7 mm
系列 AM2224SB012510
MH Boost : 保持转矩(峰值相电流) : 37 mNm |∡ angle : 步进角(整步) : 15 ° |Ø : 直径 : 22 mm |L : 长度 : 27.7 mm

Values at 22° and nominal voltageValue
名义相电流(双相导通) 1 A
电流提升(双相导通) 2 A
相电阻 0.9 Ω
相电感 (1 kHz) 0.9 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 3.8 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.5 A
电流提升(双相导通) 1 A
相电阻 4.8 Ω
相电感 (1 kHz) 4.3 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 8.3 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.25 A
电流提升(双相导通) 0.5 A
相电阻 18 Ω
相电感 (1 kHz) 16.3 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 16.3 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.125 A
电流提升(双相导通) 0.25 A
相电阻 75 Ω
相电感 (1 kHz) 65.6 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 32.7 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 1 A
电流提升(双相导通) 2 A
相电阻 0.9 Ω
相电感 (1 kHz) 0.9 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 3.8 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.5 A
电流提升(双相导通) 1 A
相电阻 4.8 Ω
相电感 (1 kHz) 4.3 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 8.3 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.25 A
电流提升(双相导通) 0.5 A
相电阻 18 Ω
相电感 (1 kHz) 16.3 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 16.3 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.125 A
电流提升(双相导通) 0.25 A
相电阻 75 Ω
相电感 (1 kHz) 65.6 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 32.7 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 1 A
电流提升(双相导通) 2 A
相电阻 0.9 Ω
相电感 (1 kHz) 0.9 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 3.8 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.5 A
电流提升(双相导通) 1 A
相电阻 4.8 Ω
相电感 (1 kHz) 4.3 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 8.3 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.25 A
电流提升(双相导通) 0.5 A
相电阻 18 Ω
相电感 (1 kHz) 16.3 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 16.3 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.125 A
电流提升(双相导通) 0.25 A
相电阻 75 Ω
相电感 (1 kHz) 65.6 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 32.7 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 1 A
电流提升(双相导通) 2 A
相电阻 0.9 Ω
相电感 (1 kHz) 0.9 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 3.8 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.5 A
电流提升(双相导通) 1 A
相电阻 4.8 Ω
相电感 (1 kHz) 4.3 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 8.3 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.25 A
电流提升(双相导通) 0.5 A
相电阻 18 Ω
相电感 (1 kHz) 16.3 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 16.3 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义相电流(双相导通) 0.125 A
电流提升(双相导通) 0.25 A
相电阻 75 Ω
相电感 (1 kHz) 65.6 mH
保持转矩(名义电流值下,双相导通) 22 mNm
保持转矩(峰值相电流) 37 mNm
残留转矩,典型值 1.47 mNm
反电动势幅值 32.7 V/k step/s
电气时间常数 1.7 ms
转子转动惯量 253 ·10⁻⁹ kgm²
步进角(整步) 15 °
步进角精度 10 %
角加速度 146 ·10³ rad/s²
谐振频率(空载时) 45 Hz
热阻 4.8 / 20.4 K/W
热时间常数 10 / 620 s
工作温度范围 -35 ... 70 °C
– 线圈最高允许温度 130 °C
外壳材质 铝,表面黑色阳极化处理
重量 43 g
磁钢材料 NdFeB
推荐的工作区间
推荐的工作区间 (AM2224SB100010)

采用PWM或恒流斩波(电流模式)驱动时,电流须设为名义值,电压通常为名义电压的4~8倍。
曲线所示的负载惯量为600×10-9kgm2。1倍名义电压的曲线基于半步驱动,其余曲线基于1/4细分的微步驱动。

推荐的工作区间
推荐的工作区间 (AM2224SB050010)

采用PWM或恒流斩波(电流模式)驱动时,电流须设为名义值,电压通常为名义电压的4~8倍。
曲线所示的负载惯量为600×10-9kgm2。1倍名义电压的曲线基于半步驱动,其余曲线基于1/4细分的微步驱动。

推荐的工作区间
推荐的工作区间 (AM2224SB025010)

采用PWM或恒流斩波(电流模式)驱动时,电流须设为名义值,电压通常为名义电压的4~8倍。
曲线所示的负载惯量为600×10-9kgm2。1倍名义电压的曲线基于半步驱动,其余曲线基于1/4细分的微步驱动。

推荐的工作区间
推荐的工作区间 (AM2224SB012510)

采用PWM或恒流斩波(电流模式)驱动时,电流须设为名义值,电压通常为名义电压的4~8倍。
曲线所示的负载惯量为600×10-9kgm2。1倍名义电压的曲线基于半步驱动,其余曲线基于1/4细分的微步驱动。

减速箱
行星减速箱
直齿减速箱
零回差直齿减速箱
22/5 系列  的FAULHABER
系列 22/5
零回差
行星减速箱
FAULHABER GPT
22GPT 系列  的FAULHABER
系列 22GPT
转矩高
线性执行器
FAULHABER L
22L ... ML 系列  的FAULHABER
系列 22L ... ML
带内置丝杠的减速箱,米制螺纹
22L ... PB 系列  的FAULHABER
系列 22L ... PB
带内置滚珠丝杠的减速箱,高精度
22L ... SB 系列  的FAULHABER
系列 22L ... SB
带内置滚珠丝杠的减速箱,标准规格
驱动器
Stepper Controllers
MCST 3601 系列  的FAULHABER
系列 MCST 3601
单轴控制器,带微步进、, USB接口和参考输入
编码器
增量式编码器
PE22-120 系列  的FAULHABER
系列 PE22-120
光电式编码器, 数字信号输出, 双通道, 120线

下载

pdf
数据表
pdf
技术信息
zip
3D-CAD 文件

Application note

pdf
AN 001 - Stepper motor basics
pdf
AN 002 - Reading and understanding a torque curve
pdf
AN 003 - Drivers and controllers: how to drive a stepper motor?
pdf
AN 004 - When and why using an encoder
pdf
AN 005 - Stepper motors and Gearheads
pdf
AN 006 - How to get a linear motion from a stepper motor?
pdf
AN 006-001 - Linear motion – Maximal axial loads
pdf
AN 007 - Recommendations for soldering a cable on a stepper motor
pdf
AN 008 - Thermal behavior of a stepper motor
pdf
AN 009 - Choosing the proper lubricant
pdf
AN 010 - Cables and connectors options
pdf
AN 011 - Final quality control data
pdf
AN 012 - Custom solutions (A and E number)
pdf
AN 013 - Improving reliability: redundant stepper motor
zip
AN 014 - Using the stepper motor HTML animation
pdf
AN 015 - Microstepping
pdf
AN 020 - Large DM Steppers connection
zip
AN 022 - Torque and Temperature Calculator user guide
您的选择
选定的变体
系列 AM2224SB100010
两相,24 步旋转一圈
主要参数
保持转矩(峰值相电流): 37 mNm
步进角(整步): 15 °
直径: 22 mm
长度: 27.7 mm
选定的变体
系列 AM2224SB050010
两相,24 步旋转一圈
主要参数
保持转矩(峰值相电流): 37 mNm
步进角(整步): 15 °
直径: 22 mm
长度: 27.7 mm
选定的变体
系列 AM2224SB025010
两相,24 步旋转一圈
主要参数
保持转矩(峰值相电流): 37 mNm
步进角(整步): 15 °
直径: 22 mm
长度: 27.7 mm
选定的变体
系列 AM2224SB012510
两相,24 步旋转一圈
主要参数
保持转矩(峰值相电流): 37 mNm
步进角(整步): 15 °
直径: 22 mm
长度: 27.7 mm

推荐内容

此处为本篇文章的外部YouTube内容。点击观看。

我同意被展示外部内容。我知道个人数据可能会与第三方平台共享。更多信息,请参考我们的隐私政策.
