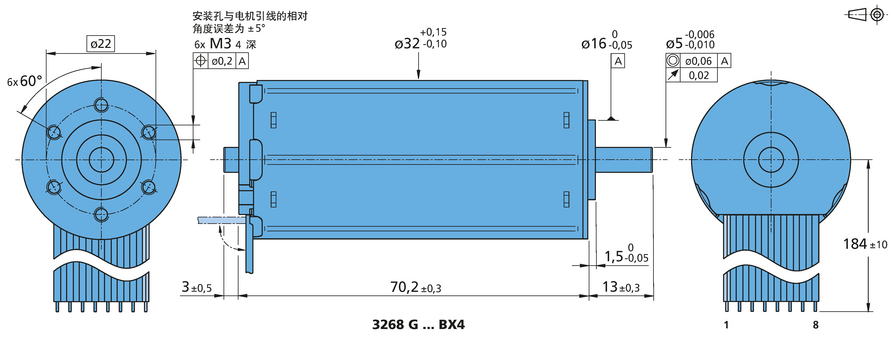

直流无刷伺服电机系列 3268 ... BX4

四磁极

主要参数

名义电压:

18 ... 48 V

最高额定转矩:

74.5 mNm

最高无负载转速:

5700 min⁻¹

最高失速转矩:

742 mNm

直径:

32 mm

长度:

70.2 mm

优势

四磁极技术带来的高转矩和速度刚度

选配模拟霍尔传感器，可在极其有限的安装空间内实现定位控制

模块化的高分辨率磁电式和光电式编码器，安装外径不大于电机

可集成调速驱动器或运动控制器

可靠性高，使用寿命长

转子动平衡检测，运行噪音低

系列产品:

系列 3268G018BX4

U_N : 名义电压 : 18 V |M_N : 最高额定转矩 : 74.5 mNm |n₀ : 最高无负载转速 : 5100 min⁻¹ |M_H : 最高失速转矩 : 670 mNm |Ø : 直径 : 32 mm |L : 长度 : 70.2 mm

系列 3268G024BX4

U_N : 名义电压 : 24 V |M_N : 最高额定转矩 : 72 mNm |n₀ : 最高无负载转速 : 5500 min⁻¹ |M_H : 最高失速转矩 : 705 mNm |Ø : 直径 : 32 mm |L : 长度 : 70.2 mm

系列 3268G030BX4

U_N : 名义电压 : 30 V |M_N : 最高额定转矩 : 69.8 mNm |n₀ : 最高无负载转速 : 5700 min⁻¹ |M_H : 最高失速转矩 : 742 mNm |Ø : 直径 : 32 mm |L : 长度 : 70.2 mm

系列 3268G036BX4

U_N : 名义电压 : 36 V |M_N : 最高额定转矩 : 71.9 mNm |n₀ : 最高无负载转速 : 5500 min⁻¹ |M_H : 最高失速转矩 : 716 mNm |Ø : 直径 : 32 mm |L : 长度 : 70.2 mm

系列 3268G042BX4

U_N : 名义电压 : 42 V |M_N : 最高额定转矩 : 71.7 mNm |n₀ : 最高无负载转速 : 5300 min⁻¹ |M_H : 最高失速转矩 : 670 mNm |Ø : 直径 : 32 mm |L : 长度 : 70.2 mm

系列 3268G048BX4

U_N : 名义电压 : 48 V |M_N : 最高额定转矩 : 70 mNm |n₀ : 最高无负载转速 : 5500 min⁻¹ |M_H : 最高失速转矩 : 678 mNm |Ø : 直径 : 32 mm |L : 长度 : 70.2 mm

Values at 22° and nominal voltage		Value
名义电压	U_N	18 V
端电阻，相间	R	0.92 Ω
最大功效	η_max.	80 %
空载转速	n₀	5100 min⁻¹
空载电流	I₀	0.22 A
堵转转矩	M_H	670 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	278 min⁻¹/V
反电动势常数	k_E	3.595 mV/min⁻¹
转矩常数	k_M	34.3 mNm/A
电流常数	k_I	0.029 A/mNm
转速/转矩斜率	Δn/ΔM	7.45 min⁻¹/mNm
相电感	L	67.6 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	106 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
端电阻，相间	R	1.47 Ω
最大功效	η_max.	81 %
空载转速	n₀	5500 min⁻¹
空载电流	I₀	0.183 A
堵转转矩	M_H	705 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	220 min⁻¹/V
反电动势常数	k_E	4.534 mV/min⁻¹
转矩常数	k_M	43.5 mNm/A
电流常数	k_I	0.023 A/mNm
转速/转矩斜率	Δn/ΔM	7.5 min⁻¹/mNm
相电感	L	110 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	112 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	30 V
端电阻，相间	R	2.08 Ω
最大功效	η_max.	80 %
空载转速	n₀	5700 min⁻¹
空载电流	I₀	0.162 A
堵转转矩	M_H	742 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	185 min⁻¹/V
反电动势常数	k_E	5.392 mV/min⁻¹
转矩常数	k_M	51.5 mNm/A
电流常数	k_I	0.019 A/mNm
转速/转矩斜率	Δn/ΔM	7.48 min⁻¹/mNm
相电感	L	152 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	118 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	36 V
端电阻，相间	R	3.23 Ω
最大功效	η_max.	80 %
空载转速	n₀	5500 min⁻¹
空载电流	I₀	0.124 A
堵转转矩	M_H	716 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	148 min⁻¹/V
反电动势常数	k_E	6.741 mV/min⁻¹
转矩常数	k_M	64.4 mNm/A
电流常数	k_I	0.015 A/mNm
转速/转矩斜率	Δn/ΔM	7.44 min⁻¹/mNm
相电感	L	238 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	114 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	42 V
端电阻，相间	R	4.83 Ω
最大功效	η_max.	80 %
空载转速	n₀	5300 min⁻¹
空载电流	I₀	0.101 A
堵转转矩	M_H	670 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	124 min⁻¹/V
反电动势常数	k_E	8.088 mV/min⁻¹
转矩常数	k_M	77.2 mNm/A
电流常数	k_I	0.013 A/mNm
转速/转矩斜率	Δn/ΔM	7.73 min⁻¹/mNm
相电感	L	342 µH
机械时间常数	τ_m	5.1 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	106 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	48 V
端电阻，相间	R	6.06 Ω
最大功效	η_max.	79 %
空载转速	n₀	5500 min⁻¹
空载电流	I₀	0.093 A
堵转转矩	M_H	678 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	111 min⁻¹/V
反电动势常数	k_E	8.987 mV/min⁻¹
转矩常数	k_M	85.8 mNm/A
电流常数	k_I	0.012 A/mNm
转速/转矩斜率	Δn/ΔM	7.85 min⁻¹/mNm
相电感	L	423 µH
机械时间常数	τ_m	5.2 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	108 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	18 V
端电阻，相间	R	0.92 Ω
最大功效	η_max.	80 %
空载转速	n₀	5100 min⁻¹
空载电流	I₀	0.22 A
堵转转矩	M_H	670 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	278 min⁻¹/V
反电动势常数	k_E	3.595 mV/min⁻¹
转矩常数	k_M	34.3 mNm/A
电流常数	k_I	0.029 A/mNm
转速/转矩斜率	Δn/ΔM	7.45 min⁻¹/mNm
相电感	L	67.6 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	106 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
端电阻，相间	R	1.47 Ω
最大功效	η_max.	81 %
空载转速	n₀	5500 min⁻¹
空载电流	I₀	0.183 A
堵转转矩	M_H	705 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	220 min⁻¹/V
反电动势常数	k_E	4.534 mV/min⁻¹
转矩常数	k_M	43.5 mNm/A
电流常数	k_I	0.023 A/mNm
转速/转矩斜率	Δn/ΔM	7.5 min⁻¹/mNm
相电感	L	110 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	112 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	30 V
端电阻，相间	R	2.08 Ω
最大功效	η_max.	80 %
空载转速	n₀	5700 min⁻¹
空载电流	I₀	0.162 A
堵转转矩	M_H	742 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	185 min⁻¹/V
反电动势常数	k_E	5.392 mV/min⁻¹
转矩常数	k_M	51.5 mNm/A
电流常数	k_I	0.019 A/mNm
转速/转矩斜率	Δn/ΔM	7.48 min⁻¹/mNm
相电感	L	152 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	118 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	36 V
端电阻，相间	R	3.23 Ω
最大功效	η_max.	80 %
空载转速	n₀	5500 min⁻¹
空载电流	I₀	0.124 A
堵转转矩	M_H	716 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	148 min⁻¹/V
反电动势常数	k_E	6.741 mV/min⁻¹
转矩常数	k_M	64.4 mNm/A
电流常数	k_I	0.015 A/mNm
转速/转矩斜率	Δn/ΔM	7.44 min⁻¹/mNm
相电感	L	238 µH
机械时间常数	τ_m	4.9 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	114 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	42 V
端电阻，相间	R	4.83 Ω
最大功效	η_max.	80 %
空载转速	n₀	5300 min⁻¹
空载电流	I₀	0.101 A
堵转转矩	M_H	670 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	124 min⁻¹/V
反电动势常数	k_E	8.088 mV/min⁻¹
转矩常数	k_M	77.2 mNm/A
电流常数	k_I	0.013 A/mNm
转速/转矩斜率	Δn/ΔM	7.73 min⁻¹/mNm
相电感	L	342 µH
机械时间常数	τ_m	5.1 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	106 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	48 V
端电阻，相间	R	6.06 Ω
最大功效	η_max.	79 %
空载转速	n₀	5500 min⁻¹
空载电流	I₀	0.093 A
堵转转矩	M_H	678 mNm
摩擦转矩，静态	C₀	1.6 mNm
摩擦转矩，动态	C_V	1.1 ·10⁻³ mNm/min⁻¹
转速常数	k_n	111 min⁻¹/V
反电动势常数	k_E	8.987 mV/min⁻¹
转矩常数	k_M	85.8 mNm/A
电流常数	k_I	0.012 A/mNm
转速/转矩斜率	Δn/ΔM	7.85 min⁻¹/mNm
相电感	L	423 µH
机械时间常数	τ_m	5.2 ms
转子转动惯量	J	63 gcm²
最大角加速度	α_max.	108 ·10³rad/s²
热阻	R_th1/R_th2	1.7 / 8.8 K/W
热时间常数	τ_w1/τ_w2	16 / 1080 s
工作温度范围		-40 ... 100 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		290 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	12000 min⁻¹
磁极对数		2
霍尔传感器		数字
磁钢材料		NdFeB

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

3D-CAD 文件 ZIP

减速箱

行星减速箱

32/3R 系列的FAULHABER

系列 32/3R

产品详情数据表

38/1 系列的FAULHABER

系列 38/1

产品详情数据表

38/1 S 系列的FAULHABER

系列 38/1 S

产品详情数据表

38/2 系列的FAULHABER

系列 38/2

产品详情数据表

38/2 S 系列的FAULHABER

系列 38/2 S

产品详情数据表

行星减速箱

FAULHABER GPT

32GPT 系列的FAULHABER

系列 32GPT

转矩高

产品详情数据表

42GPT 系列的FAULHABER

系列 42GPT

转矩高

产品详情数据表

丝杠组合

FAULHABER L

系列 32L ... ML

高精度内置滚珠丝杆+减速箱组合米制螺纹

产品详情数据表

系列 32L ... PB

高精度内置滚珠丝杆+减速箱组合高精度

产品详情数据表

系列 32L ... SB

高精度内置滚珠丝杆+减速箱组合标准规格

产品详情数据表

系列 32L ... TL

高精度内置滚珠丝杆+减速箱组合梯形螺纹

产品详情数据表

配件

接插板和电缆

6501.00085 系列的FAULHABER

系列 6501.00085

MC V2.5, SC » BX4 电机适配器（霍尔传感器）

产品详情数据表

6501.00086 系列的FAULHABER

系列 6501.00086

MC V2.5, SC » BX4 电机适配器（霍尔传感器）

产品详情数据表

Cables and Accessories 系列的FAULHABER

系列 Cables and Accessories

-

产品详情数据表

刹车

MBZ 系列的FAULHABER

系列 MBZ

电磁式断电制动

产品详情数据表

编码器

绝对式编码器

系列 AEMT-12/16 L

磁电式多圈绝对值编码器，带线驱动，SSI同步串口,BISS-C 协议，4096线

产品详情数据表

系列 AES-4096 L

磁电式单圈绝对值编码器，SSI同步串口，BISS-C协议，, 4096线，带线驱动, 4096 steps per revolution, Line Driver

产品详情数据表

增量式编码器

IE3-1024 系列的FAULHABER

系列 IE3-1024

磁电式编码器，数字输出，三通道, 1 - 1024 线

产品详情数据表

系列 IE3-1024 L

磁电式编码器，数字输出，三通道, 1 - 1024 线，带线驱动

产品详情数据表

系列 IER3-10000

光电式编码器, 数字信号输出, 三通道, 1000 - 10000线

产品详情数据表

系列 IER3-10000 L

光电式编码器，带线驱动数字信号输出 3 通道每旋转一圈输出 1000 - 10000线

产品详情数据表

驱动器

运动控制器

MC 3602 B 系列的FAULHABER

系列 MC 3602 B

CiA402 servo drive, PWM 输出，四象限控制带 RS232，, CANopen 或 EtherCAT 通讯接口

产品详情数据表

MC 3603 S 系列的FAULHABER

系列 MC 3603 S

3.0代，PWM 输出，四象限控制带 RS232，CANopen 或 EtherCAT 通讯接口

产品详情数据表

MC 3606 B 系列的FAULHABER

系列 MC 3606 B

CiA402 servo drive, PWM 输出，四象限控制带 RS232，, CANopen 或 EtherCAT 通讯接口

产品详情数据表

MC 5004 P 系列的FAULHABER

系列 MC 5004 P

3.0代，PWM 输出，四象限控制带 RS232，CANopen 或 EtherCAT 通讯接口

产品详情数据表

MC 5005 S 系列的FAULHABER

系列 MC 5005 S

3.0代，PWM 输出，四象限控制带 RS232，CANopen 或 EtherCAT 通讯接口

产品详情数据表

MC 5010 S 系列的FAULHABER

系列 MC 5010 S

3.0代，PWM 输出，四象限控制带 RS232，CANopen 或 EtherCAT 通讯接口

产品详情数据表

调速驱动器

SC 2804 S 系列的FAULHABER

系列 SC 2804 S

PWM 输出，两象限控制, 驱动参数通过计算机配置

产品详情数据表

SC 5004 P 系列的FAULHABER

系列 SC 5004 P

PWM 输出，四象限控制, 驱动参数通过计算机配置

产品详情数据表

SC 5008 S 系列的FAULHABER

系列 SC 5008 S

PWM 输出，四象限控制, 驱动参数通过计算机配置

产品详情数据表

下载

pdf

数据表

pdf

技术信息

zip

3D-CAD 文件

Application note

pdf

AN 163 - Digital Hall Sensors

pdf

AN 183 - Equivalent DC-current in FAULHABER SC and MC

pdf

AN 190 - Selection of a third-party motor driver

您的选择

选定的变体

系列 3268G018BX4

四磁极

主要参数

名义电压: 18 V

最高额定转矩: 74.5 mNm

最高无负载转速: 5100 min⁻¹

最高失速转矩: 670 mNm

直径: 32 mm

长度: 70.2 mm

选定的变体

系列 3268G024BX4

四磁极

主要参数

名义电压: 24 V

最高额定转矩: 72 mNm

最高无负载转速: 5500 min⁻¹

最高失速转矩: 705 mNm

直径: 32 mm

长度: 70.2 mm

选定的变体

系列 3268G030BX4

四磁极

主要参数

名义电压: 30 V

最高额定转矩: 69.8 mNm

最高无负载转速: 5700 min⁻¹

最高失速转矩: 742 mNm

直径: 32 mm

长度: 70.2 mm

选定的变体

系列 3268G036BX4

四磁极

主要参数

名义电压: 36 V

最高额定转矩: 71.9 mNm

最高无负载转速: 5500 min⁻¹

最高失速转矩: 716 mNm

直径: 32 mm

长度: 70.2 mm

选定的变体

系列 3268G042BX4

四磁极

主要参数

名义电压: 42 V

最高额定转矩: 71.7 mNm

最高无负载转速: 5300 min⁻¹

最高失速转矩: 670 mNm

直径: 32 mm

长度: 70.2 mm

选定的变体

系列 3268G048BX4

四磁极

主要参数

名义电压: 48 V

最高额定转矩: 70 mNm

最高无负载转速: 5500 min⁻¹

最高失速转矩: 678 mNm

直径: 32 mm

长度: 70.2 mm
