编码器 系列 IER3-10000 L

光电式编码器,带线驱动 数字信号输出 3 通道每旋转一圈输出 1000 - 10000线

主要参数
每圈线数:
1000 ... 10000
编码器通道:
3
优势
最高分辨率每圈线数可达 10000
分辨率范围广
线驱动
索引通道
尺寸小
高信号质量和高准确度
系列产品:
系列 IER3-1000 L
N : 每圈线数 : 1000 |nchannel : 编码器通道 : 3
系列 IER3-2000 L
N : 每圈线数 : 2000 |nchannel : 编码器通道 : 3
系列 IER3-4000 L
N : 每圈线数 : 4000 |nchannel : 编码器通道 : 3
系列 IER3-1024 L
N : 每圈线数 : 1024 |nchannel : 编码器通道 : 3
系列 IER3-2048 L
N : 每圈线数 : 2048 |nchannel : 编码器通道 : 3
系列 IER3-4096 L
N : 每圈线数 : 4096 |nchannel : 编码器通道 : 3
系列 IER3-1700 L
N : 每圈线数 : 1700 |nchannel : 编码器通道 : 3
系列 IER3-3400 L
N : 每圈线数 : 3400 |nchannel : 编码器通道 : 3
系列 IER3-6800 L
N : 每圈线数 : 6800 |nchannel : 编码器通道 : 3
系列 IER3-2500 L
N : 每圈线数 : 2500 |nchannel : 编码器通道 : 3
系列 IER3-5000 L
N : 每圈线数 : 5000 |nchannel : 编码器通道 : 3
系列 IER3-10000 L
N : 每圈线数 : 10000 |nchannel : 编码器通道 : 3

Values at 22° and nominal voltageValue
每圈线数N 1000
频响上限(截止频率)f 250 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 2000
频响上限(截止频率)f 500 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 4000
频响上限(截止频率)f 1000 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 1024
频响上限(截止频率)f 250 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 2048
频响上限(截止频率)f 500 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 4096
频响上限(截止频率)f 1000 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 1700
频响上限(截止频率)f 250 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.2 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 3400
频响上限(截止频率)f 500 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.2 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 6800
频响上限(截止频率)f 1000 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.2 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 2500
频响上限(截止频率)f 250 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.1 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 5000
频响上限(截止频率)f 500 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.1 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g

Values at 22° and nominal voltageValue
每圈线数N 10000
频响上限(截止频率)f 1000 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 27 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.1 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 125 ns
重量, 典型值 13.5 g
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
增量式编码器 系列 IER3-10000 L 的FAULHABER
直流无刷电机
FAULHABER BXT

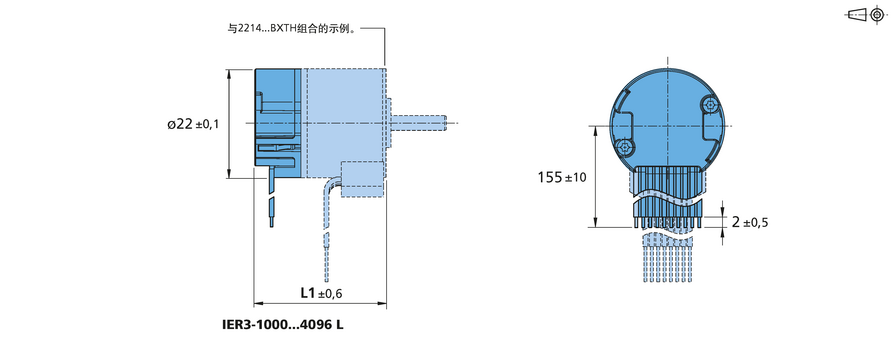

2214 ... BXT H 系列  的FAULHABER
系列 2214 ... BXT H
外转子技术,带外壳
3216 ... BXT H 系列  的FAULHABER
系列 3216 ... BXT H
外转子技术,带外壳
4221 ... BXT H 系列  的FAULHABER
系列 4221 ... BXT H
外转子技术,带外壳
FAULHABER BX4

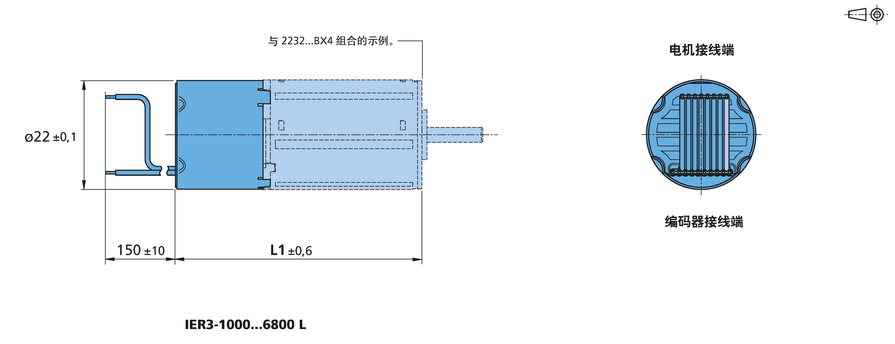

2232 ... BX4 系列  的FAULHABER
系列 2232 ... BX4
四磁极
2250 ... BX4 系列  的FAULHABER
系列 2250 ... BX4
四磁极
3242 ... BX4 系列  的FAULHABER
系列 3242 ... BX4
四磁极
3268 ... BX4 系列  的FAULHABER
系列 3268 ... BX4
四磁极
FAULHABER BP4
2264 ... BP4 系列  的FAULHABER
系列 2264 ... BP4
四磁极
3274 ... BP4 系列  的FAULHABER
系列 3274 ... BP4
四磁极
直流电机
FAULHABER CXR

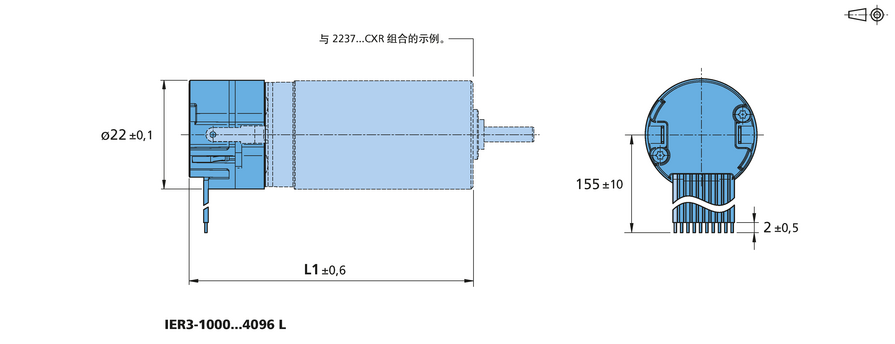

2237 ... CXR 系列  的FAULHABER
系列 2237 ... CXR
碳刷换向
2642 ... CXR 系列  的FAULHABER
系列 2642 ... CXR
碳刷换向
2657 ... CXR 系列  的FAULHABER
系列 2657 ... CXR
碳刷换向
FAULHABER CR

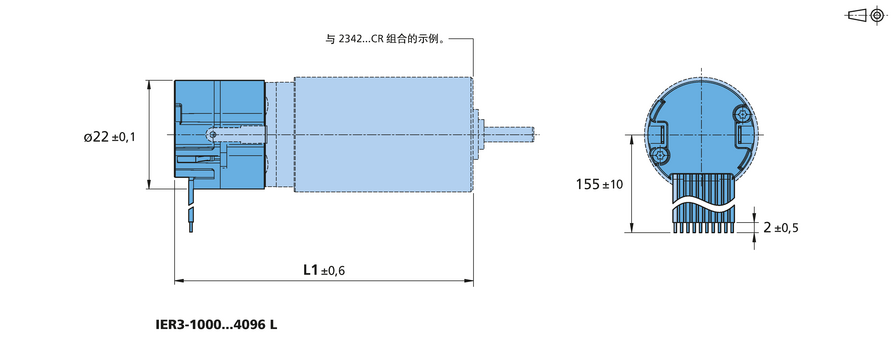

2342 ... CR 系列  的FAULHABER
系列 2342 ... CR
碳刷换向
2642 ... CR 系列  的FAULHABER
系列 2642 ... CR
碳刷换向
2657 ... CR 系列  的FAULHABER
系列 2657 ... CR
碳刷换向
2668 ... CR 系列  的FAULHABER
系列 2668 ... CR
碳刷换向
3242 ... CR 系列  的FAULHABER
系列 3242 ... CR
碳刷换向
3257 ... CR 系列  的FAULHABER
系列 3257 ... CR
碳刷换向
3272 ... CR 系列  的FAULHABER
系列 3272 ... CR
碳刷换向
3863 ... CR 系列  的FAULHABER
系列 3863 ... CR
碳刷换向
3890 ... CR 系列  的FAULHABER
系列 3890 ... CR
碳刷换向
配件
接插板和电缆
6501.00064 系列  的FAULHABER
系列 6501.00064
MC V2.5, SC » IE3L, IER3L, IERS3L, HEDL 编码器接插板
Cables and Accessories 系列  的FAULHABER
系列 Cables and Accessories
-

下载

pdf
数据表
pdf
技术信息
pdf
矩阵配件

Application note

pdf
AN 136 - Block Commutation - with Digital Hall Sensors - with Absolute Encoder
pdf
AN 144 - Quadraturschnittstelle
pdf
AN 146 - Further information on IEH2 and IEH3
pdf
AN 147 - Definition of the encoder signal criteria
pdf
AN 162 - Analog Hall Sensors
pdf
AN 163 - Digital Hall Sensors
pdf
AN 192 - Handling Instructions for Incremental Encoders
