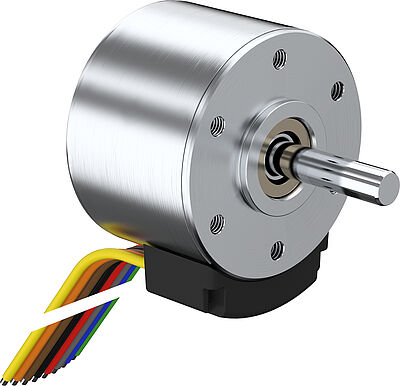

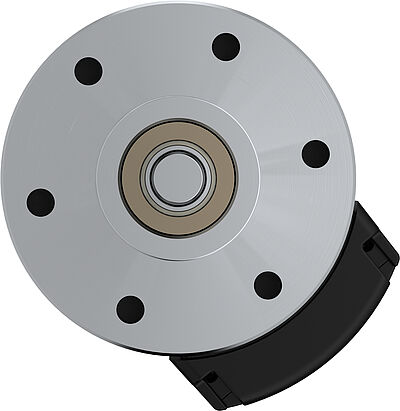

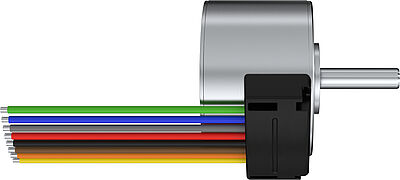

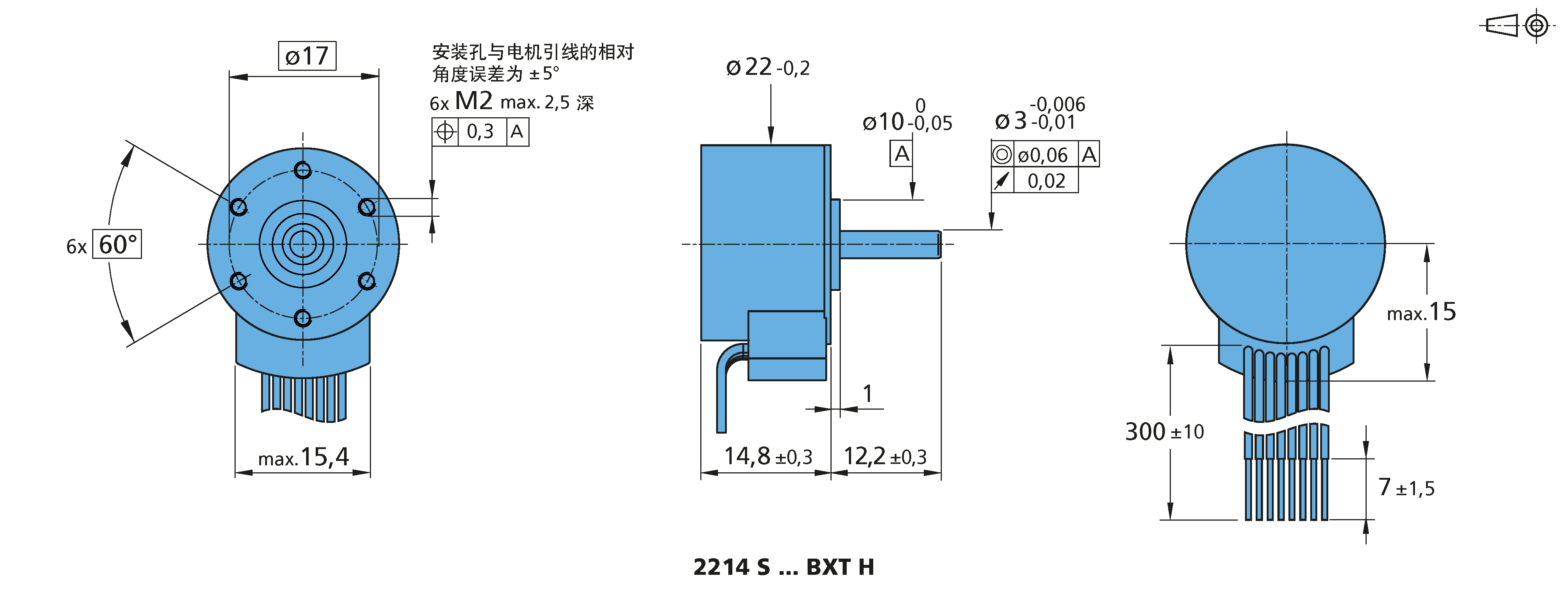

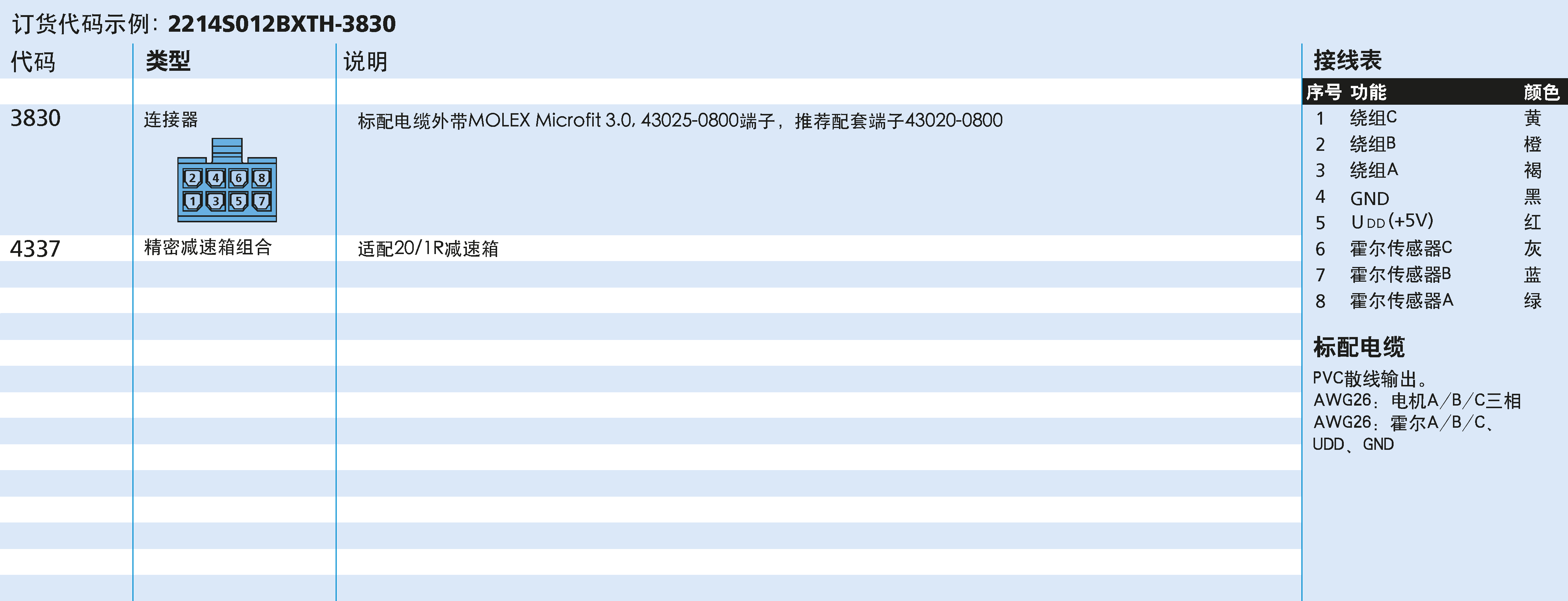

扁平直流无刷电机 系列 2214 ... BXT H

外转子技术,带外壳

主要参数
名义电压:
6 ... 24 V
最高额定转矩:
9.7 mNm
最高无负载转速:
6970 min⁻¹
直径:
22 mm
长度:
14.8 mm
优势
外置转子电机高转矩
持续输出功率高达100 W
突出的转矩与重量和尺寸比
扁平设计适合空间攸关的应用。长度范围14至21 mm。
有配套的光电式和磁电式编码器、减速箱和控制装置可选
14磁极结构
系列产品:
系列 2214S006BXTH
UN : 名义电压 : 6 V |MN : 最高额定转矩 : 9.4 mNm |n0 : 最高无负载转速 : 5760 min⁻¹ |Ø : 直径 : 22 mm |L : 长度 : 14.8 mm
系列 2214S012BXTH
UN : 名义电压 : 12 V |MN : 最高额定转矩 : 9.7 mNm |n0 : 最高无负载转速 : 6500 min⁻¹ |Ø : 直径 : 22 mm |L : 长度 : 14.8 mm
系列 2214S024BXTH
UN : 名义电压 : 24 V |MN : 最高额定转矩 : 9.7 mNm |n0 : 最高无负载转速 : 6970 min⁻¹ |Ø : 直径 : 22 mm |L : 长度 : 14.8 mm
工作区

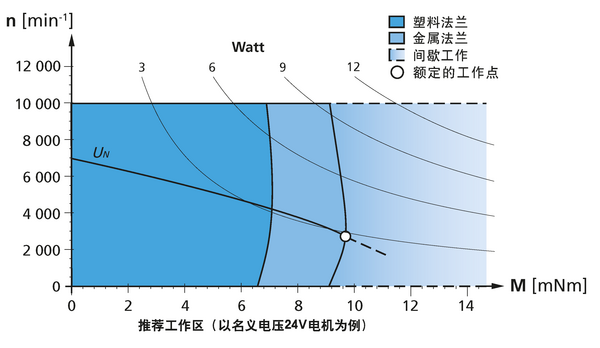

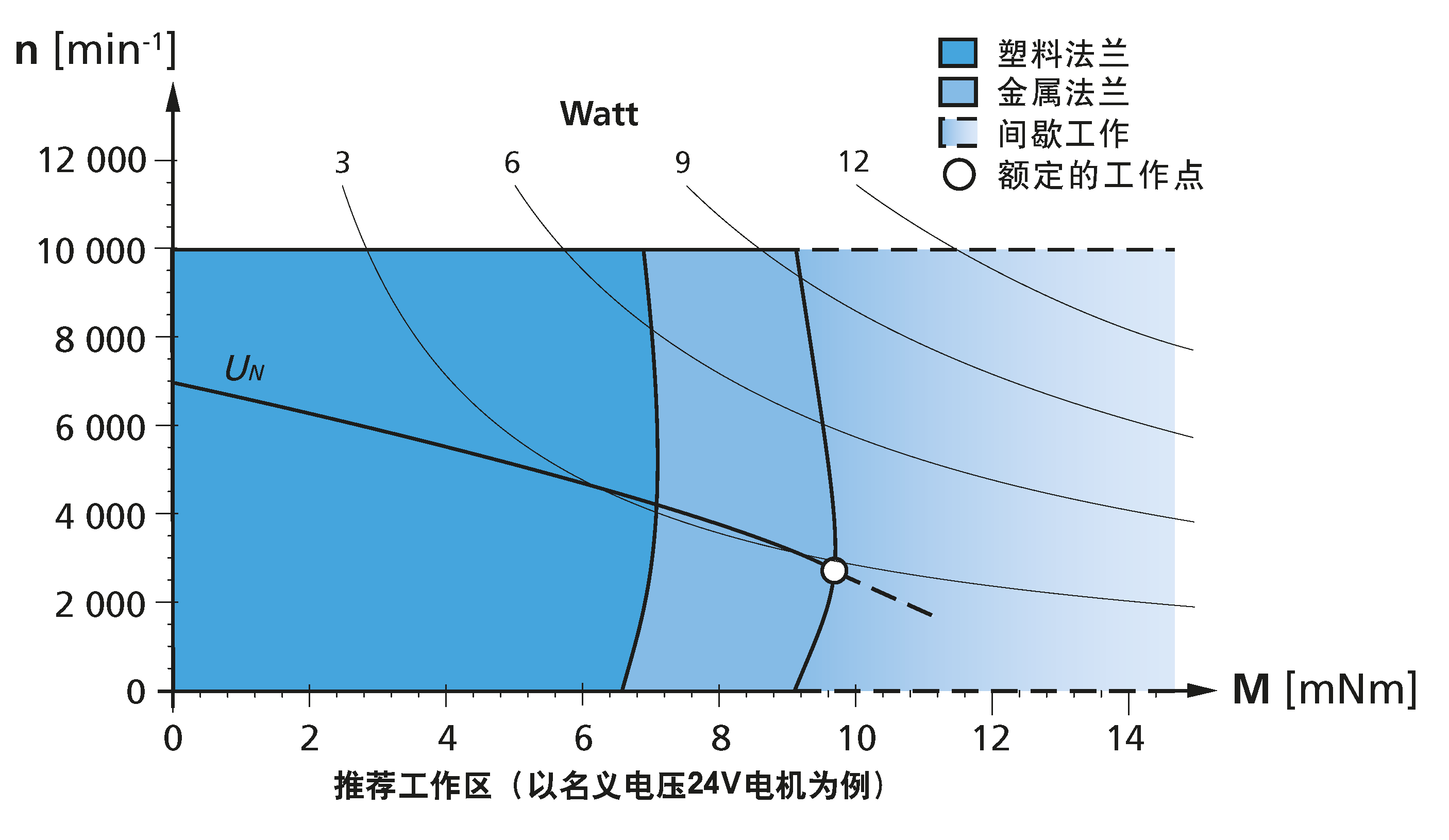

右侧图表显示了当环境温度为22℃时,伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时(安装方式为IMB5),推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时,须满足电机的电源电压 Umot >UN

电机特性曲线
电机特性曲线 (2214S006BXTH)
工作区

右侧图表显示了当环境温度为22℃时,伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时(安装方式为IMB5),推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时,须满足电机的电源电压 Umot >UN

电机特性曲线
电机特性曲线 (2214S012BXTH)
工作区

右侧图表显示了当环境温度为22℃时,伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时(安装方式为IMB5),推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时,须满足电机的电源电压 Umot >UN

电机特性曲线
电机特性曲线 (2214S024BXTH)
减速箱
行星减速箱
行星减速箱
FAULHABER GPT
22GPT 系列  的FAULHABER
系列 22GPT
转矩高
线性执行器
FAULHABER L
22L ... ML 系列  的FAULHABER
系列 22L ... ML
带内置丝杠的减速箱,米制螺纹
22L ... PB 系列  的FAULHABER
系列 22L ... PB
带内置滚珠丝杠的减速箱,高精度
22L ... SB 系列  的FAULHABER
系列 22L ... SB
带内置滚珠丝杠的减速箱,标准规格
编码器
增量式编码器
IE3-1024 系列  的FAULHABER
系列 IE3-1024
磁电式编码器,数字输出, 三通道, 1 - 1024 脉冲
IE3-1024 L 系列  的FAULHABER
系列 IE3-1024 L
磁电式编码器,数字输出, 三通道, 1 - 1024 脉冲, 带线驱动
IEF3-4096 系列  的FAULHABER
系列 IEF3-4096
磁电式编码器,数字输出, 三通道, 16 - 4096 脉冲
IEF3-4096 L 系列  的FAULHABER
系列 IEF3-4096 L
磁电式编码器,数字输出, 三通道, 16 - 4096 脉冲, 带线驱动
IER3-10000 系列  的FAULHABER
系列 IER3-10000
光电式编码器, 数字信号输出, 三通道, 1000 - 10000线
IER3-10000 L 系列  的FAULHABER
系列 IER3-10000 L
光电式编码器,带线驱动 数字信号输出 3 通道每旋转一圈输出 1000 - 10000线
IERS3-500 系列  的FAULHABER
系列 IERS3-500
光电式编码器, 数字信号输出, 三通道, 250 - 500线
IERS3-500 L 系列  的FAULHABER
系列 IERS3-500 L
光电式编码器,带线驱动 数字信号输出 3 通道每旋转一圈输出 250 - 500, 带线驱动
驱动器
运动控制器
MC 3001 B 系列  的FAULHABER
系列 MC 3001 B
3.0代,PWM 输出,四象限控制带, RS232 或 CANopen 通讯接口
MC 3001 P 系列  的FAULHABER
系列 MC 3001 P
3.0代,PWM 输出,四象限控制带, RS232 或 CANopen 通讯接口
MC 3603 S 系列  的FAULHABER
系列 MC 3603 S
3.0代,PWM 输出,四象限控制带 RS232,CANopen 或 EtherCAT 通讯接口
MC 5004 P 系列  的FAULHABER
系列 MC 5004 P
3.0代,PWM 输出,四象限控制带 RS232,CANopen 或 EtherCAT 通讯接口
MC 5005 S 系列  的FAULHABER
系列 MC 5005 S
3.0代,PWM 输出,四象限控制带 RS232,CANopen 或 EtherCAT 通讯接口
调速驱动器
SC 1801 P 系列  的FAULHABER
系列 SC 1801 P
PWM 输出,两象限控制, 驱动参数通过计算机配置
SC 1801 S 系列  的FAULHABER
系列 SC 1801 S
PWM 输出,两象限控制, 驱动参数通过计算机配置
SC 2402 P 系列  的FAULHABER
系列 SC 2402 P
PWM 输出,两象限控制, 驱动参数通过计算机配置
SC 2804 S 系列  的FAULHABER
系列 SC 2804 S
PWM 输出,两象限控制, 驱动参数通过计算机配置

下载

pdf
数据表
pdf
技术信息
zip
3D-CAD 文件

Application note

pdf
AN 163 - Digital Hall Sensors
pdf
AN 183 - Equivalent DC-current in FAULHABER SC and MC
pdf
AN 190 - Selection of a third-party motor driver
FAULHABER BXT 系列 2214 ... BXT H 的FAULHABER
FAULHABER BXT 系列 2214 ... BXT H 的FAULHABER
FAULHABER BXT 系列 2214 ... BXT H 的FAULHABER
FAULHABER BXT 系列 2214 ... BXT H 的FAULHABER
FAULHABER BXT 系列 2214 ... BXT H 的FAULHABER
FAULHABER BXT 系列 2214 ... BXT H 的FAULHABER
您的选择
选定的变体
系列 2214S006BXTH
外转子技术,带外壳
主要参数
名义电压: 6 V
最高额定转矩: 9.4 mNm
最高无负载转速: 5760 min⁻¹
直径: 22 mm
长度: 14.8 mm
选定的变体
系列 2214S012BXTH
外转子技术,带外壳
主要参数
名义电压: 12 V
最高额定转矩: 9.7 mNm
最高无负载转速: 6500 min⁻¹
直径: 22 mm
长度: 14.8 mm
选定的变体
系列 2214S024BXTH
外转子技术,带外壳
主要参数
名义电压: 24 V
最高额定转矩: 9.7 mNm
最高无负载转速: 6970 min⁻¹
直径: 22 mm
长度: 14.8 mm
