编码器 系列 IERS3-500

光电式编码器, 数字信号输出, 三通道, 250 - 500线

主要参数
每圈线数:
250 ... 500
编码器通道:
3
优势
索引通道
尺寸小
高信号质量和高准确度
不同分辨率
系列产品:
系列 IERS3-250
N : 每圈线数 : 250 |nchannel : 编码器通道 : 3
系列 IERS3-500
N : 每圈线数 : 500 |nchannel : 编码器通道 : 3

Values at 22° and nominal voltageValue
每圈线数N 250
频响上限(截止频率)f 55 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 17 mA
最大输出电流IOUT 4 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 600 ns
重量, 典型值 8 g

Values at 22° and nominal voltageValue
每圈线数N 500
频响上限(截止频率)f 110 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 17 mA
最大输出电流IOUT 4 mA
索引脉冲宽度P0 9015 °e
A、B通道相位差Φ 9020 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
码盘转动惯量J 0.14 gcm²
工作温度范围 -20 ... 85 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.05 °m
最小边沿间距 600 ns
重量, 典型值 8 g

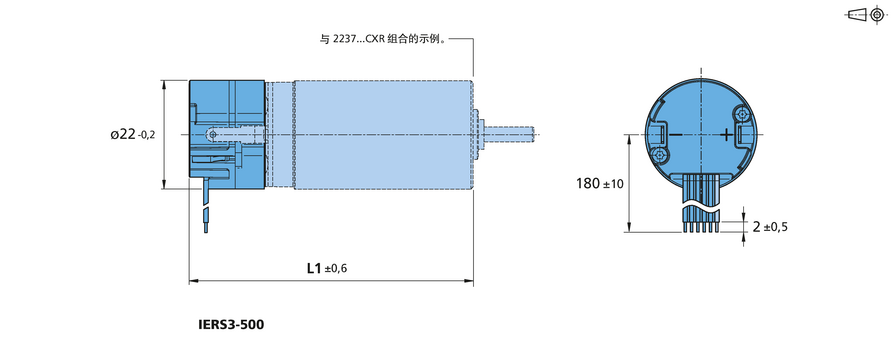

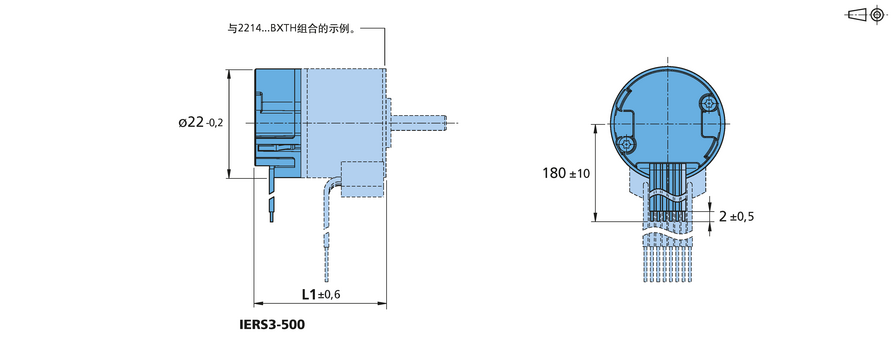

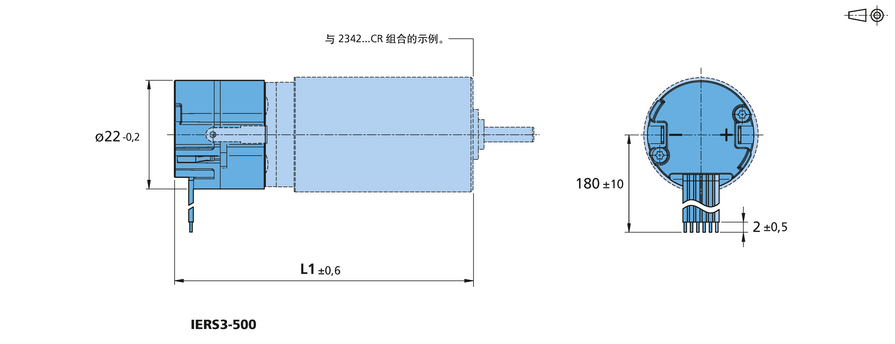

增量式编码器 系列 IERS3-500 的FAULHABER
增量式编码器 系列 IERS3-500 的FAULHABER
增量式编码器 系列 IERS3-500 的FAULHABER
增量式编码器 系列 IERS3-500 的FAULHABER
增量式编码器 系列 IERS3-500 的FAULHABER
增量式编码器 系列 IERS3-500 的FAULHABER
增量式编码器 系列 IERS3-500 的FAULHABER
增量式编码器 系列 IERS3-500 的FAULHABER
直流无刷电机
FAULHABER BXT
2214 ... BXT H 系列  的FAULHABER
系列 2214 ... BXT H
外转子技术,带外壳
3216 ... BXT H 系列  的FAULHABER
系列 3216 ... BXT H
外转子技术,带外壳
4221 ... BXT H 系列  的FAULHABER
系列 4221 ... BXT H
外转子技术,带外壳
FAULHABER BP4
2264 ... BP4 系列  的FAULHABER
系列 2264 ... BP4
四磁极
3274 ... BP4 系列  的FAULHABER
系列 3274 ... BP4
四磁极
直流电机
FAULHABER CXR
2237 ... CXR 系列  的FAULHABER
系列 2237 ... CXR
碳刷换向
2642 ... CXR 系列  的FAULHABER
系列 2642 ... CXR
碳刷换向
2657 ... CXR 系列  的FAULHABER
系列 2657 ... CXR
碳刷换向
FAULHABER CR
2342 ... CR 系列  的FAULHABER
系列 2342 ... CR
碳刷换向
2642 ... CR 系列  的FAULHABER
系列 2642 ... CR
碳刷换向
2657 ... CR 系列  的FAULHABER
系列 2657 ... CR
碳刷换向
2668 ... CR 系列  的FAULHABER
系列 2668 ... CR
碳刷换向
3242 ... CR 系列  的FAULHABER
系列 3242 ... CR
碳刷换向
3257 ... CR 系列  的FAULHABER
系列 3257 ... CR
碳刷换向
3272 ... CR 系列  的FAULHABER
系列 3272 ... CR
碳刷换向
3863 ... CR 系列  的FAULHABER
系列 3863 ... CR
碳刷换向
3890 ... CR 系列  的FAULHABER
系列 3890 ... CR
碳刷换向
配件
接插板和电缆
6501.00193 系列  的FAULHABER
系列 6501.00193
MC V2.5, SC » IE3, IEH3, IER3, IERS3 编码器接插板
6501.00194 系列  的FAULHABER
系列 6501.00194
MC V2.5, SC » IE3, IEH3, IER3, IERS3 编码器接插板
Cables and Accessories 系列  的FAULHABER
系列 Cables and Accessories
-

下载

pdf
数据表
pdf
技术信息
pdf
矩阵配件

Application note

pdf
AN 136 - Block Commutation - with Digital Hall Sensors - with Absolute Encoder
pdf
AN 144 - Quadraturschnittstelle
pdf
AN 146 - Further information on IEH2 and IEH3
pdf
AN 147 - Definition of the encoder signal criteria
pdf
AN 162 - Analog Hall Sensors
pdf
AN 163 - Digital Hall Sensors
pdf
AN 192 - Handling Instructions for Incremental Encoders
您的选择
选定的变体
系列 IERS3-250
光电式编码器, 数字信号输出, 三通道, 250 - 500线
主要参数
每圈线数: 250
编码器通道: 3
选定的变体
系列 IERS3-500
光电式编码器, 数字信号输出, 三通道, 250 - 500线
主要参数
每圈线数: 500
编码器通道: 3
