编码器 系列 IEF3-4096

磁电式编码器,数字输出, 三通道
16 - 4096 脉冲

主要参数
每圈线数:
16 ... 4096
编码器通道:
3

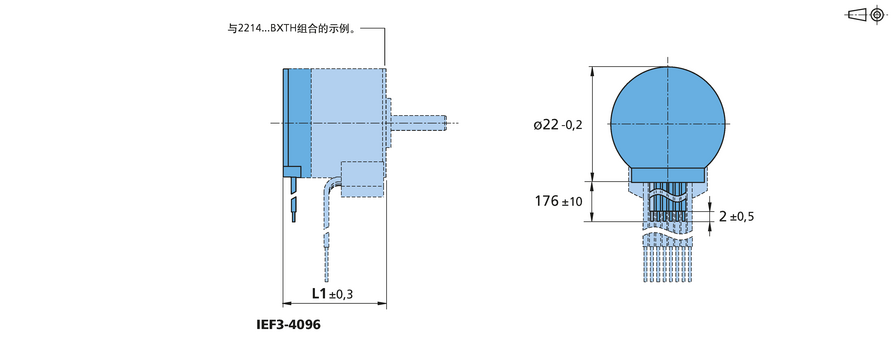

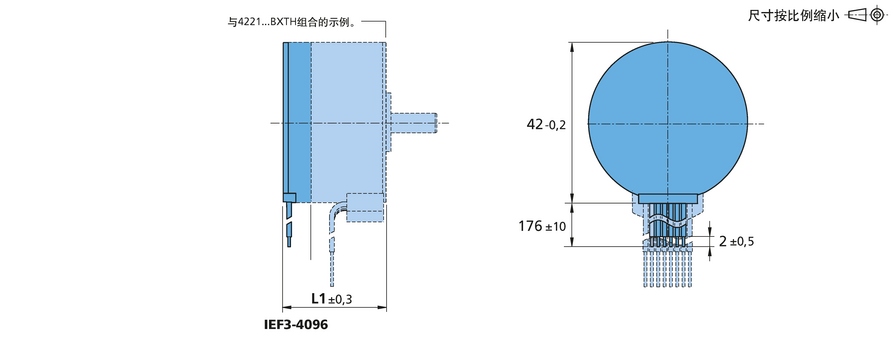

优势
适用于 BXT H 系列纽扣直流无刷电机的内置式编码器
设计高度紧凑,长度仅 6.2 mm
索引通道
分辨率范围广
系列产品:
系列 IEF3-16
N : 每圈线数 : 16 |nchannel : 编码器通道 : 3
系列 IEF3-32
N : 每圈线数 : 32 |nchannel : 编码器通道 : 3
系列 IEF3-64
N : 每圈线数 : 64 |nchannel : 编码器通道 : 3
系列 IEF3-128
N : 每圈线数 : 128 |nchannel : 编码器通道 : 3
系列 IEF3-256
N : 每圈线数 : 256 |nchannel : 编码器通道 : 3
系列 IEF3-512
N : 每圈线数 : 512 |nchannel : 编码器通道 : 3
系列 IEF3-1024
N : 每圈线数 : 1024 |nchannel : 编码器通道 : 3
系列 IEF3-2048
N : 每圈线数 : 2048 |nchannel : 编码器通道 : 3
系列 IEF3-4096
N : 每圈线数 : 4096 |nchannel : 编码器通道 : 3

Values at 22° and nominal voltageValue
每圈线数N 16
频响上限(截止频率)f 5 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 25 mA
最大输出电流IOUT 2.5 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.05 / 0.05 / 50 pF
传感器磁铁转动惯量J 1.57 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.08 °m
滞后角 0.02 °m
最小边沿间距 225 ns
重量, 典型值 15.4 g

Values at 22° and nominal voltageValue
每圈线数N 32
频响上限(截止频率)f 10 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 25 mA
最大输出电流IOUT 2.5 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.05 / 0.05 / 50 pF
传感器磁铁转动惯量J 1.57 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.08 °m
滞后角 0.02 °m
最小边沿间距 225 ns
重量, 典型值 15.4 g

Values at 22° and nominal voltageValue
每圈线数N 64
频响上限(截止频率)f 20 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 25 mA
最大输出电流IOUT 2.5 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.05 / 0.05 / 50 pF
传感器磁铁转动惯量J 1.57 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.08 °m
滞后角 0.02 °m
最小边沿间距 225 ns
重量, 典型值 15.4 g

Values at 22° and nominal voltageValue
每圈线数N 128
频响上限(截止频率)f 40 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 25 mA
最大输出电流IOUT 2.5 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.05 / 0.05 / 50 pF
传感器磁铁转动惯量J 1.57 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.08 °m
滞后角 0.02 °m
最小边沿间距 225 ns
重量, 典型值 15.4 g

Values at 22° and nominal voltageValue
每圈线数N 256
频响上限(截止频率)f 80 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 25 mA
最大输出电流IOUT 2.5 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.05 / 0.05 / 50 pF
传感器磁铁转动惯量J 1.57 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.08 °m
滞后角 0.02 °m
最小边沿间距 225 ns
重量, 典型值 15.4 g

Values at 22° and nominal voltageValue
每圈线数N 512
频响上限(截止频率)f 160 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 25 mA
最大输出电流IOUT 2.5 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.05 / 0.05 / 50 pF
传感器磁铁转动惯量J 1.57 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.08 °m
滞后角 0.02 °m
最小边沿间距 225 ns
重量, 典型值 15.4 g

Values at 22° and nominal voltageValue
每圈线数N 1024
频响上限(截止频率)f 320 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 25 mA
最大输出电流IOUT 2.5 mA
索引脉冲宽度P0 9065 °e
A、B通道相位差Φ 9065 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.05 / 0.05 / 50 pF
传感器磁铁转动惯量J 1.57 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.08 °m
滞后角 0.02 °m
最小边沿间距 225 ns
重量, 典型值 15.4 g

Values at 22° and nominal voltageValue
每圈线数N 2048
频响上限(截止频率)f 640 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 25 mA
最大输出电流IOUT 2.5 mA
索引脉冲宽度P0 9075 °e
A、B通道相位差Φ 9075 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.05 / 0.05 / 50 pF
传感器磁铁转动惯量J 1.57 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.08 °m
滞后角 0.02 °m
最小边沿间距 225 ns
重量, 典型值 15.4 g

Values at 22° and nominal voltageValue
每圈线数N 4096
频响上限(截止频率)f 875 kHz
输出信号,方波 2+1 索引通道
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 25 mA
最大输出电流IOUT 2.5 mA
索引脉冲宽度P0 9075 °e
A、B通道相位差Φ 9075 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.05 / 0.05 / 50 pF
传感器磁铁转动惯量J 1.57 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.5 °m
重复精度,典型值 0.08 °m
滞后角 0.02 °m
最小边沿间距 225 ns
重量, 典型值 15.4 g
