直流无刷伺服电机 系列 1628 ... B

两磁极

主要参数
名义电压:
12 ... 24 V
最高额定转矩:
2.74 mNm
最高无负载转速:
31600 min⁻¹
最高失速转矩:
11 mNm

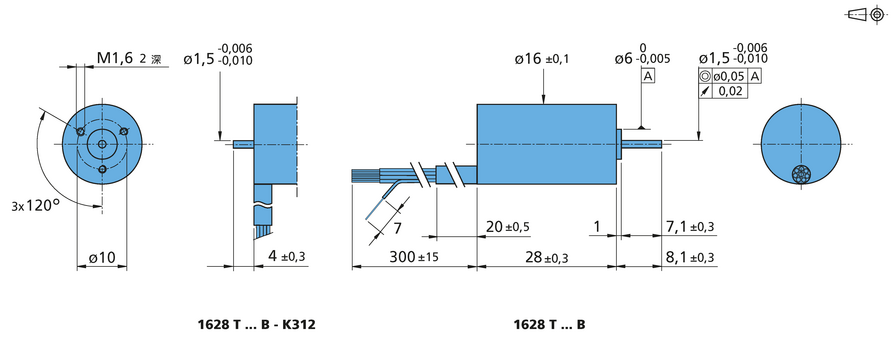

直径:
16 mm
长度:
28 mm
优势
高密度无铁芯FAULHABER绕组系统
可选数字或模拟霍尔传感器
极其平稳的调速控制
灵敏的定位控制
系列产品:
系列 1628T012B
UN : 名义电压 : 12 V |MN : 最高额定转矩 : 2.62 mNm |n0 : 最高无负载转速 : 30800 min⁻¹ |MH : 最高失速转矩 : 9.79 mNm |Ø : 直径 : 16 mm |L : 长度 : 28 mm
系列 1628T024B
UN : 名义电压 : 24 V |MN : 最高额定转矩 : 2.74 mNm |n0 : 最高无负载转速 : 31600 min⁻¹ |MH : 最高失速转矩 : 11 mNm |Ø : 直径 : 16 mm |L : 长度 : 28 mm

Values at 22° and nominal voltageValue
名义电压UN 12 V
端电阻,相间R 4.36 Ω
最大功效ηmax. 68 %
空载转速n0 30800 min⁻¹
空载电流I0 0.087 A
堵转转矩MH 9.79 mNm
摩擦转矩,静态C0 0.148 mNm
摩擦转矩,动态CV 5.33 ·10⁻⁶ mNm/min⁻¹
转速常数kn 2645 min⁻¹/V
反电动势常数kE 0.378 mV/min⁻¹
转矩常数kM 3.61 mNm/A
电流常数kI 0.277 A/mNm
转速/转矩斜率Δn/ΔM 3195 min⁻¹/mNm
相电感L 134 µH
机械时间常数τm 18.1 ms
转子转动惯量J 0.54 gcm²
最大角加速度αmax. 181 ·10³rad/s²
热阻Rth1/Rth2 5.6 / 22.5 K/W
热时间常数τw1/τw2 5.7 / 283 s
工作温度范围 -30 ... 125 °C
– 线圈最高允许温度 125 °C
外壳材质 铝,表面黑色阳极化处理
重量 30 g
旋转方向 由驱动器控制,可正反转
转速可达nmax. 70000 min⁻¹
磁极对数 1
霍尔传感器 数字
磁钢材料 SmCo

Values at 22° and nominal voltageValue
名义电压UN 24 V
端电阻,相间R 15.2 Ω
最大功效ηmax. 69 %
空载转速n0 31600 min⁻¹
空载电流I0 0.045 A
堵转转矩MH 11 mNm
摩擦转矩,静态C0 0.148 mNm
摩擦转矩,动态CV 5.33 ·10⁻⁶ mNm/min⁻¹
转速常数kn 1349 min⁻¹/V
反电动势常数kE 0.741 mV/min⁻¹
转矩常数kM 7.08 mNm/A
电流常数kI 0.141 A/mNm
转速/转矩斜率Δn/ΔM 2896 min⁻¹/mNm
相电感L 517 µH
机械时间常数τm 16.4 ms
转子转动惯量J 0.54 gcm²
最大角加速度αmax. 204 ·10³rad/s²
热阻Rth1/Rth2 5.6 / 22.5 K/W
热时间常数τw1/τw2 5.7 / 283 s
工作温度范围 -30 ... 125 °C
– 线圈最高允许温度 125 °C
外壳材质 铝,表面黑色阳极化处理
重量 30 g
旋转方向 由驱动器控制,可正反转
转速可达nmax. 70000 min⁻¹
磁极对数 1
霍尔传感器 数字
磁钢材料 SmCo
工作区
工作区 (1628T012B)
在标称电压 12 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。
图表对比显示了电机在完全绝热与适当散热(例如热阻 Rth2 降低 50%)条件下的工作特性。
名义电压 (UN) 曲线是在隔热与散热环境中,电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压,反之则需降低电压。

电机特性曲线
电机特性曲线 (1628T012B)
工作区
工作区 (1628T024B)
在标称电压 24 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。
图表对比显示了电机在完全绝热与适当散热(例如热阻 Rth2 降低 50%)条件下的工作特性。
名义电压 (UN) 曲线是在隔热与散热环境中,电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压,反之则需降低电压。

电机特性曲线
电机特性曲线 (1628T024B)
减速箱
配件
接插板和电缆
Cables and Accessories 系列  的FAULHABER
系列 Cables and Accessories
-
编码器
增量式编码器
IE2-1024 系列  的FAULHABER
系列 IE2-1024
磁电式编码器,数字输出, 双通道, 64 - 1024 脉冲
驱动器
运动控制器
MC 3001 B 系列  的FAULHABER
系列 MC 3001 B
3.0代,PWM 输出,四象限控制带, RS232 或 CANopen 通讯接口
MC 3001 P 系列  的FAULHABER
系列 MC 3001 P
3.0代,PWM 输出,四象限控制带, RS232 或 CANopen 通讯接口
MC 3603 S 系列  的FAULHABER
系列 MC 3603 S
3.0代,PWM 输出,四象限控制带 RS232,CANopen 或 EtherCAT 通讯接口
MC 5004 P 系列  的FAULHABER
系列 MC 5004 P
3.0代,PWM 输出,四象限控制带 RS232,CANopen 或 EtherCAT 通讯接口
调速驱动器
SC 1801 P 系列  的FAULHABER
系列 SC 1801 P
PWM 输出,两象限控制, 驱动参数通过计算机配置
SC 1801 S 系列  的FAULHABER
系列 SC 1801 S
PWM 输出,两象限控制, 驱动参数通过计算机配置
SC 2402 P 系列  的FAULHABER
系列 SC 2402 P
PWM 输出,两象限控制, 驱动参数通过计算机配置
SC 2804 S 系列  的FAULHABER
系列 SC 2804 S
PWM 输出,两象限控制, 驱动参数通过计算机配置

下载

pdf
数据表
pdf
技术信息
zip
3D-CAD 文件

Application note

pdf
AN 163 - Digital Hall Sensors
pdf
AN 183 - Equivalent DC-current in FAULHABER SC and MC
pdf
AN 190 - Selection of a third-party motor driver
