编码器 系列 IE2-1024

磁电式编码器,数字输出, 双通道
64 - 1024 脉冲

主要参数
每圈线数:
64 ... 1024
编码器通道:
2
优势
适用于 SR 系列直流电机的内置式编码器
搭载 SR 系列直流电机,设计高度紧凑,长度仅 1.4 mm
同样适用于 CXR 系列直流电机和 B 系列直流无刷电机
分辨率范围广
系列产品:
系列 IE2-64
N : 每圈线数 : 64 |nchannel : 编码器通道 : 2
系列 IE2-128
N : 每圈线数 : 128 |nchannel : 编码器通道 : 2
系列 IE2-256
N : 每圈线数 : 256 |nchannel : 编码器通道 : 2
系列 IE2-512
N : 每圈线数 : 512 |nchannel : 编码器通道 : 2
系列 IE2-1024
N : 每圈线数 : 1024 |nchannel : 编码器通道 : 2

Values at 22° and nominal voltageValue
每圈线数N 64
频响上限(截止频率)f 20 kHz
输出信号,方波 2
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 9.5 mA
最大输出电流IOUT 5 mA
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.09 gcm²
工作温度范围 -25 ... 85 °C

Values at 22° and nominal voltageValue
每圈线数N 128
频响上限(截止频率)f 40 kHz
输出信号,方波 2
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 9.5 mA
最大输出电流IOUT 5 mA
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.09 gcm²
工作温度范围 -25 ... 85 °C

Values at 22° and nominal voltageValue
每圈线数N 256
频响上限(截止频率)f 80 kHz
输出信号,方波 2
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 9.5 mA
最大输出电流IOUT 5 mA
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.09 gcm²
工作温度范围 -25 ... 85 °C

Values at 22° and nominal voltageValue
每圈线数N 512
频响上限(截止频率)f 160 kHz
输出信号,方波 2
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 9.5 mA
最大输出电流IOUT 5 mA
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.09 gcm²
工作温度范围 -25 ... 85 °C

Values at 22° and nominal voltageValue
每圈线数N 1024
频响上限(截止频率)f 300 kHz
输出信号,方波 2
电源电压UDD 5 ... 4.5 ... 5.5 V
工作电流,典型值IDD 9.5 mA
最大输出电流IOUT 5 mA
A、B通道相位差Φ 9045 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)tr/tf 0.1 / 0.1 / 50 pF
传感器磁铁转动惯量J 0.09 gcm²
工作温度范围 -25 ... 85 °C
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
增量式编码器 系列 IE2-1024 的FAULHABER
直流电机

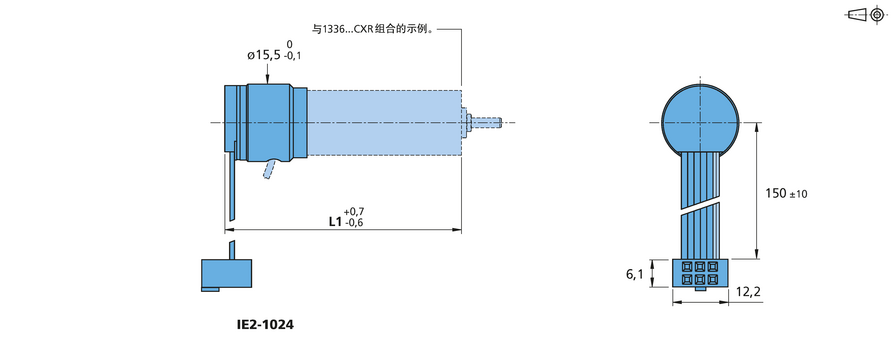

FAULHABER CXR
1336 ... CXR 系列  的FAULHABER
系列 1336 ... CXR
碳刷换向
1727 ... CXR 系列  的FAULHABER
系列 1727 ... CXR
碳刷换向
1741 ... CXR 系列  的FAULHABER
系列 1741 ... CXR
碳刷换向
FAULHABER SR
1516 ... SR 系列  的FAULHABER
系列 1516 ... SR
精密合金换向
1524 ... SR 系列  的FAULHABER
系列 1524 ... SR
精密合金换向
1717 ... SR 系列  的FAULHABER
系列 1717 ... SR
精密合金换向
1724 ... SR 系列  的FAULHABER
系列 1724 ... SR
精密合金换向
2224 ... SR 系列  的FAULHABER
系列 2224 ... SR
精密合金换向
2232 ... SR 系列  的FAULHABER
系列 2232 ... SR
精密合金换向
直流无刷电机

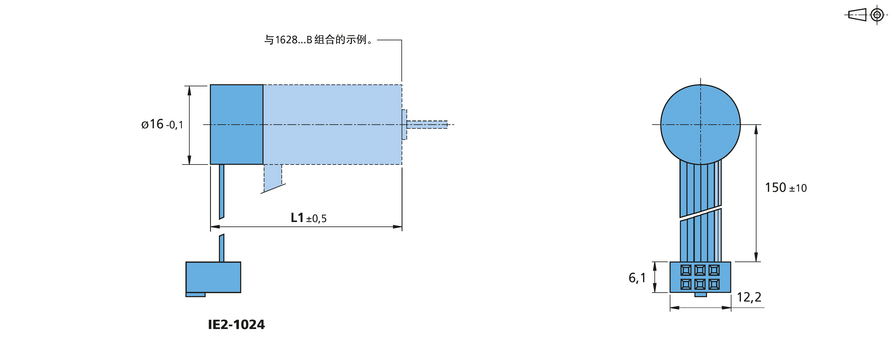

FAULHABER B
1628 ... B 系列  的FAULHABER
系列 1628 ... B
两磁极
2036 ... B 系列  的FAULHABER
系列 2036 ... B
两磁极
2057 ... B 系列  的FAULHABER
系列 2057 ... B
两磁极
配件
接插板和电缆
6501.00063 系列  的FAULHABER
系列 6501.00063
MC V2.5, SC » IE2, IEH2 编码器接插板
6501.00084 系列  的FAULHABER
系列 6501.00084
MC V2.5, SC » IE2, IEH2 编码器接插板
6501.00143 系列  的FAULHABER
系列 6501.00143
MC V2.5, SC » IE2, IEH2 编码器接插板
Cables and Accessories 系列  的FAULHABER
系列 Cables and Accessories
-

下载

pdf
数据表
pdf
技术信息
pdf
矩阵配件

Application note

pdf
AN 136 - Block Commutation - with Digital Hall Sensors - with Absolute Encoder
pdf
AN 144 - Quadraturschnittstelle
pdf
AN 147 - Definition of the encoder signal criteria
pdf
AN 162 - Analog Hall Sensors
pdf
AN 163 - Digital Hall Sensors
pdf
AN 192 - Handling Instructions for Incremental Encoders
您的选择
选定的变体
系列 IE2-64
磁电式编码器,数字输出, 双通道
64 - 1024 脉冲
主要参数
每圈线数: 64
编码器通道: 2
选定的变体
系列 IE2-128
磁电式编码器,数字输出, 双通道
64 - 1024 脉冲
主要参数
每圈线数: 128
编码器通道: 2
选定的变体
系列 IE2-256
磁电式编码器,数字输出, 双通道
64 - 1024 脉冲
主要参数
每圈线数: 256
编码器通道: 2
选定的变体
系列 IE2-512
磁电式编码器,数字输出, 双通道
64 - 1024 脉冲
主要参数
每圈线数: 512
编码器通道: 2
选定的变体
系列 IE2-1024
磁电式编码器,数字输出, 双通道
64 - 1024 脉冲
主要参数
每圈线数: 1024
编码器通道: 2
