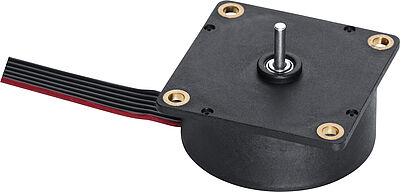

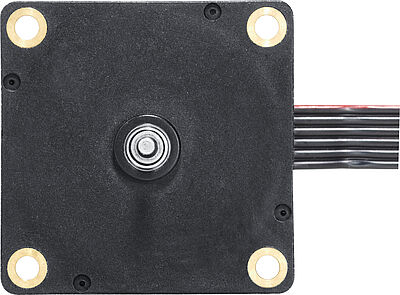

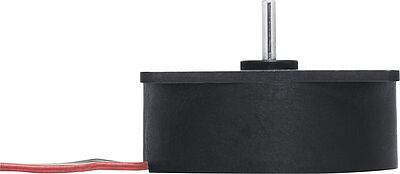

扁平直流无刷电机系列 2610 ... B SC

内置调速驱动器

主要参数

名义电压:

6 ... 12 V

最高额定转矩:

3.25 mNm

最高无负载转速:

6700 min⁻¹

长度:

10.4 mm

优势

极其扁平的设计。长度10 mm至22 mm，带内置调速驱动器

四磁极设计

使用简单

可集成直齿减速箱，在最小轴向长度上实现很大减速比

精确的调速控制

系列产品:

Values at 22° and nominal voltage		Value
名义电压	U_N	6 V
最大功效	η_max.	95 %
空载转速	n₀	6700 min⁻¹
转矩常数	k_M	8.8 mNm/A
工作温度范围		-25 ... 80 °C
外壳材质		塑料
重量		20.1 g
磁极对数		2

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
最大功效	η_max.	95 %
空载转速	n₀	6650 min⁻¹
转矩常数	k_M	17.6 mNm/A
工作温度范围		-25 ... 80 °C
外壳材质		塑料
重量		20.1 g
磁极对数		2

工作区

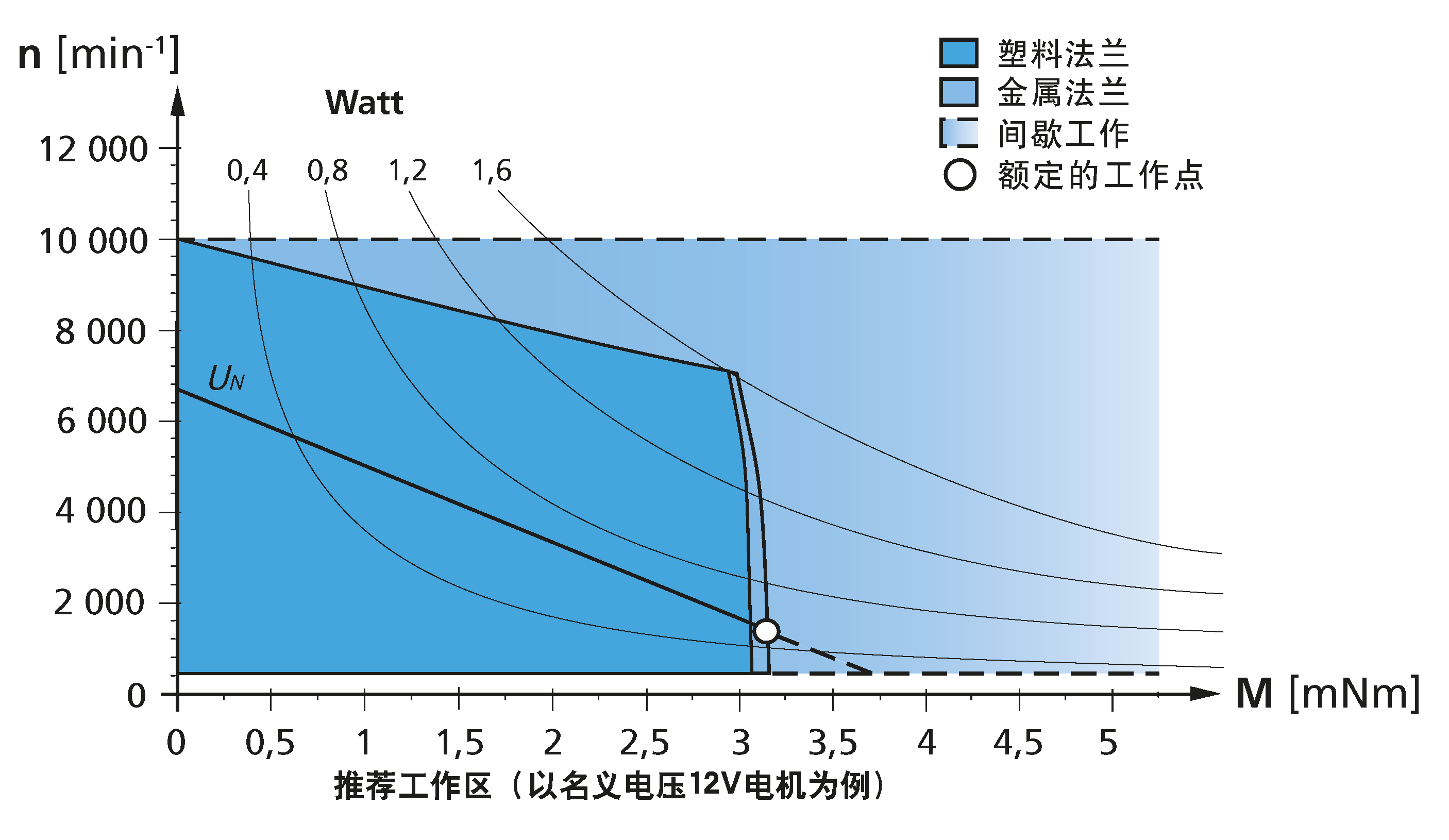

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。

图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。

名义电压曲线显示了伺服单元在名义电压U_N下的工作点。

当工作点位于名义电压曲线上方时，须满足电机的电源电压 U_mot >U_N。

工作区

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。

图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。

名义电压曲线显示了伺服单元在名义电压U_N下的工作点。

当工作点位于名义电压曲线上方时，须满足电机的电源电压 U_mot >U_N。

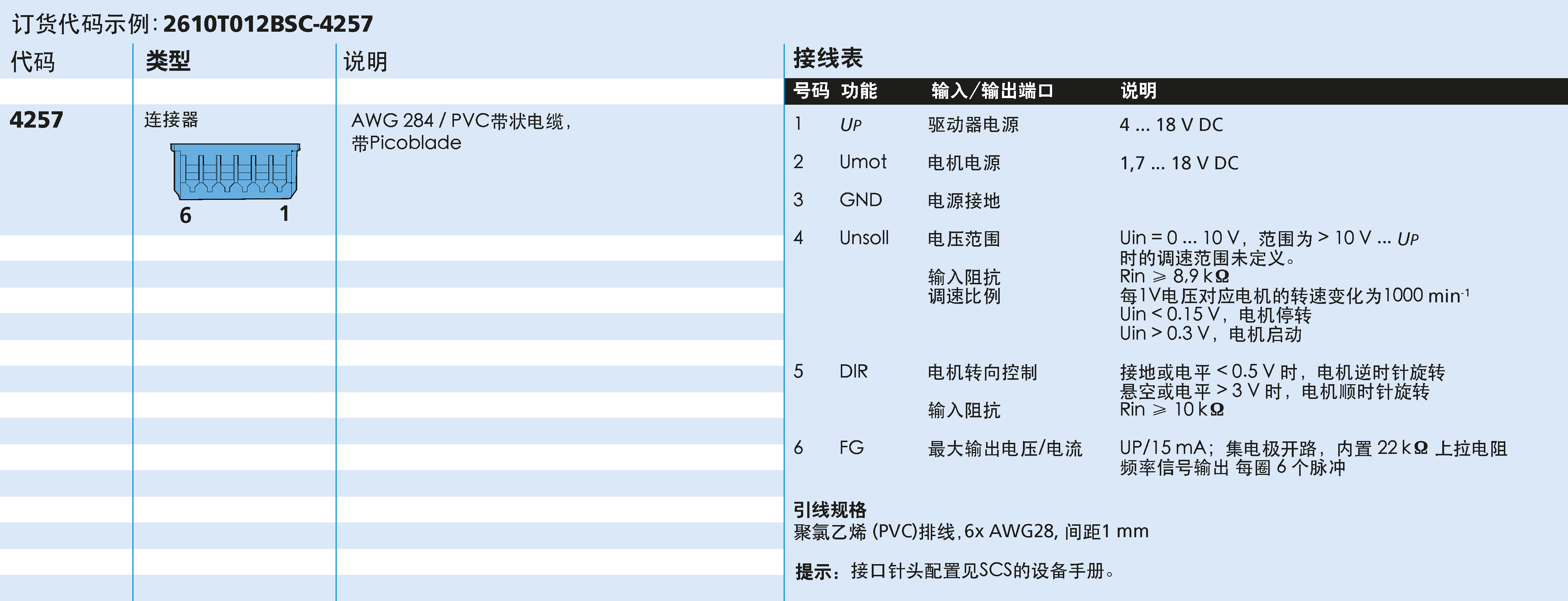

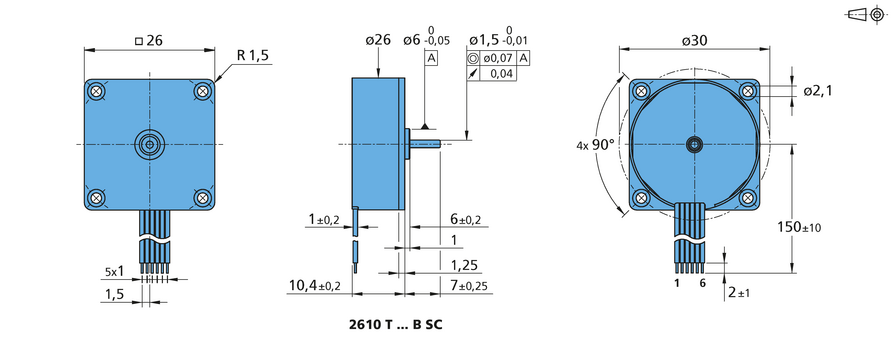

3D-CAD 文件 ZIP

配件

接插板和电缆

6501.00088 系列的FAULHABER

系列 6501.00088

编程扩展板

产品详情数据表

6501.00096 系列的FAULHABER

系列 6501.00096

USB 编程板

产品详情数据表

6501.00097 系列的FAULHABER

系列 6501.00097

USB 编程板

产品详情数据表

6501.00112 系列的FAULHABER

系列 6501.00112

SCS » USB 接插板

产品详情数据表
