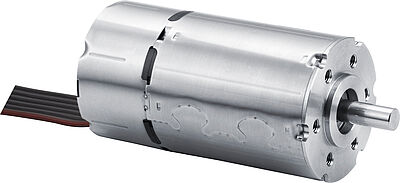

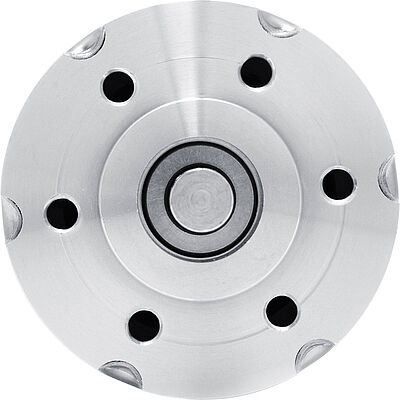

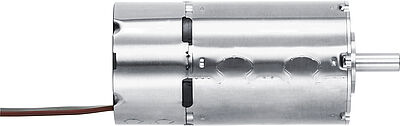

直流无刷伺服电机 系列 3242 ... BX4 SC

内置调速驱动器
四磁极结构

主要参数
名义电压:
12 ... 24 V
最高额定转矩:
60 mNm
最高无负载转速:
5500 min⁻¹

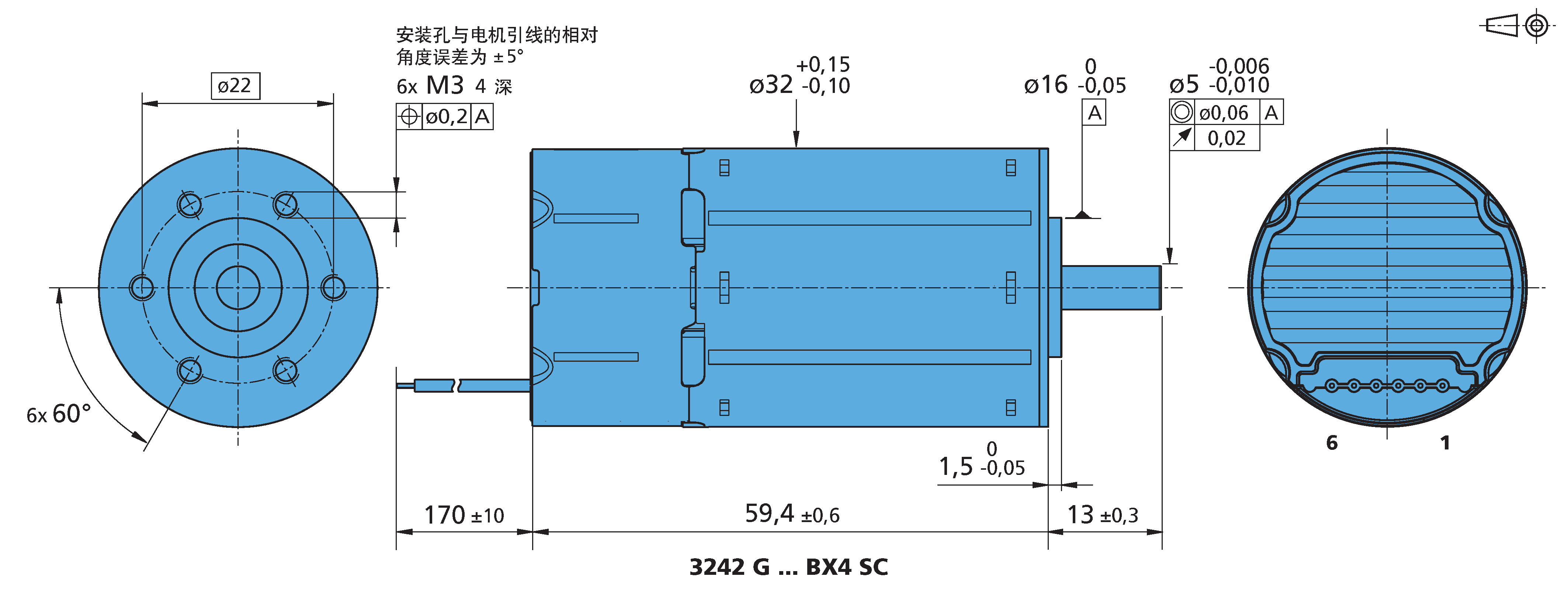

直径:
32 mm
长度:
59.4 mm
优势
四磁极技术带来的高转矩和速度刚度
紧密安装空间内实现调速控制，选配模拟霍尔传感器，可实现低至50min-1的调速控制
模块化设计，安装外径不大于电机，内置限流功能
使用Motion Manager软件，通过编程扩 展板实现简便编程
可靠性高，使用寿命长
转子动平衡检测，运行噪音低

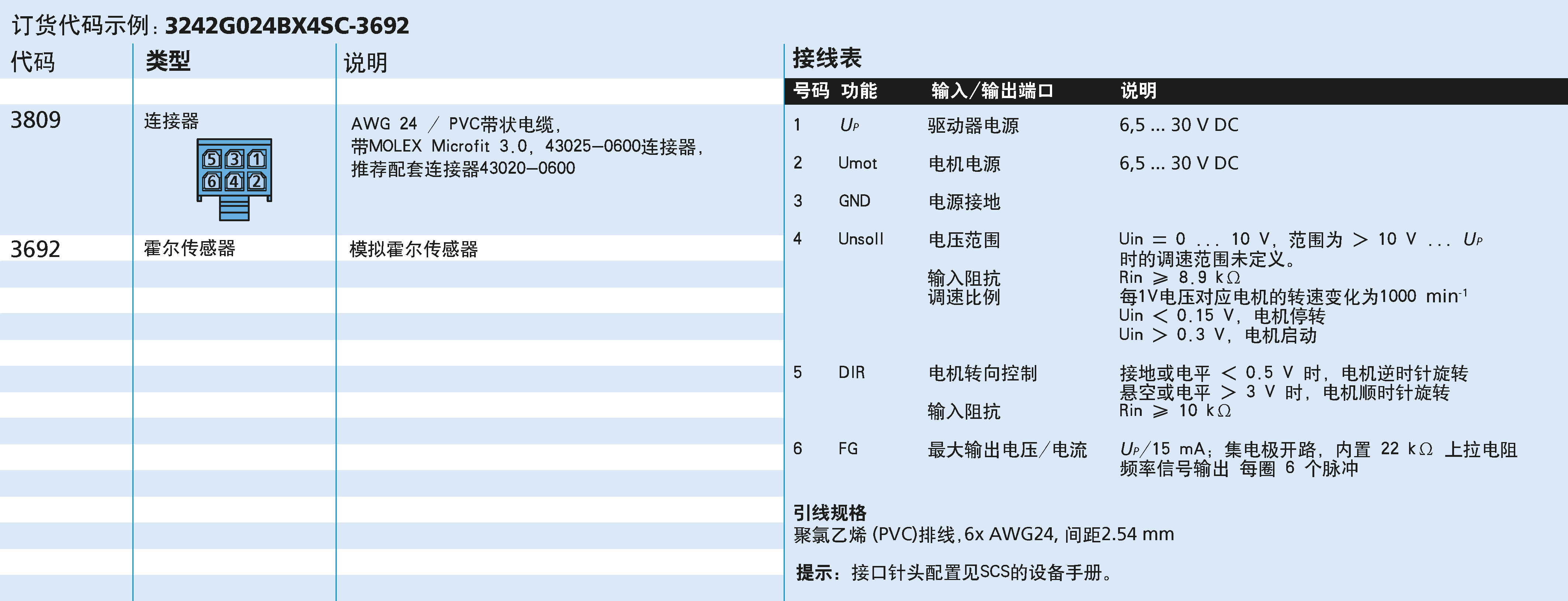

系列产品:
系列 3242G012BX4 SC
UN : 名义电压 : 12 V |MN : 最高额定转矩 : 50 mNm |n0 : 最高无负载转速 : 5500 min⁻¹ |Ø : 直径 : 32 mm |L : 长度 : 59.4 mm
系列 3242G024BX4 SC
UN : 名义电压 : 24 V |MN : 最高额定转矩 : 60 mNm |n0 : 最高无负载转速 : 5500 min⁻¹ |Ø : 直径 : 32 mm |L : 长度 : 59.4 mm

Values at 22° and nominal voltageValue
名义电压UN 12 V
端电阻，相间R 0.92 Ω
最大功效ηmax. 95 %
空载转速n0 5500 min⁻¹
空载电流I0 0.179 A
堵转转矩MH 268.7 mNm
摩擦转矩，静态C0 1.3 mNm
摩擦转矩，动态CV 0.00041 mNm/min⁻¹
转速常数kn 461 min⁻¹/V
转矩常数kM 21 mNm/A
转速/转矩斜率Δn/ΔM 20.5 min⁻¹/mNm
相电感L 60 µH
机械时间常数τm 6.4 ms
转子转动惯量J 30 gcm²
热阻Rth1/Rth2 2.3 / 11.6 K/W
热时间常数τw1/τw2 7.9 / 880 s
工作温度范围 -40 ... 100 °C
– 线圈最高允许温度 125 °C
外壳材质 不锈钢
重量 192 g
磁极对数 4
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义电压UN 12 V
端电阻，相间R 0.92 Ω
最大功效ηmax. 95 %
空载转速n0 5500 min⁻¹
空载电流I0 0.179 A
堵转转矩MH 268.7 mNm
摩擦转矩，静态C0 1.3 mNm
摩擦转矩，动态CV 0.00041 mNm/min⁻¹
转速常数kn 461 min⁻¹/V
转矩常数kM 21 mNm/A
转速/转矩斜率Δn/ΔM 20.5 min⁻¹/mNm
相电感L 60 µH
机械时间常数τm 6.4 ms
转子转动惯量J 30 gcm²
热阻Rth1/Rth2 2.3 / 11.6 K/W
热时间常数τw1/τw2 7.9 / 880 s
工作温度范围 -40 ... 100 °C
– 线圈最高允许温度 125 °C
外壳材质 不锈钢
重量 192 g
磁极对数 4
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义电压UN 24 V
端电阻，相间R 3.67 Ω
最大功效ηmax. 95 %
空载转速n0 5500 min⁻¹
空载电流I0 0.089 A
堵转转矩MH 269.4 mNm
摩擦转矩，静态C0 1.3 mNm
摩擦转矩，动态CV 0.00041 mNm/min⁻¹
转速常数kn 231 min⁻¹/V
转矩常数kM 42.1 mNm/A
转速/转矩斜率Δn/ΔM 20.4 min⁻¹/mNm
相电感L 240 µH
机械时间常数τm 6.4 ms
转子转动惯量J 30 gcm²
热阻Rth1/Rth2 2.3 / 11.6 K/W
热时间常数τw1/τw2 7.9 / 880 s
工作温度范围 -40 ... 100 °C
– 线圈最高允许温度 125 °C
外壳材质 不锈钢
重量 192 g
磁极对数 4
磁钢材料 NdFeB

Values at 22° and nominal voltageValue
名义电压UN 24 V
端电阻，相间R 3.67 Ω
最大功效ηmax. 95 %
空载转速n0 5500 min⁻¹
空载电流I0 0.089 A
堵转转矩MH 269.4 mNm
摩擦转矩，静态C0 1.3 mNm
摩擦转矩，动态CV 0.00041 mNm/min⁻¹
转速常数kn 231 min⁻¹/V
转矩常数kM 42.1 mNm/A
转速/转矩斜率Δn/ΔM 20.4 min⁻¹/mNm
相电感L 240 µH
机械时间常数τm 6.4 ms
转子转动惯量J 30 gcm²
热阻Rth1/Rth2 2.3 / 11.6 K/W
热时间常数τw1/τw2 7.9 / 880 s
工作温度范围 -40 ... 100 °C
– 线圈最高允许温度 125 °C
外壳材质 不锈钢
重量 192 g
磁极对数 4
磁钢材料 NdFeB
工作区
工作区 (3242G012BX4 SC)
在标称电压 12 V下的推荐操作区域

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时，须满足电机的电源电压 Umot >UN。

电机特性曲线
电机特性曲线 (3242G012BX4 SC)
工作区
工作区 (3242G024BX4 SC)
在标称电压 24 V下的推荐操作区域

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时，须满足电机的电源电压 Umot >UN。

电机特性曲线
电机特性曲线 (3242G024BX4 SC)
