直流无刷伺服电机系列 1660 ... BHS

两磁极

主要参数

名义电压:

24 ... 48 V

最高额定转矩:

11.6 mNm

最高无负载转速:

60100 min⁻¹

最高失速转矩:

442 mNm

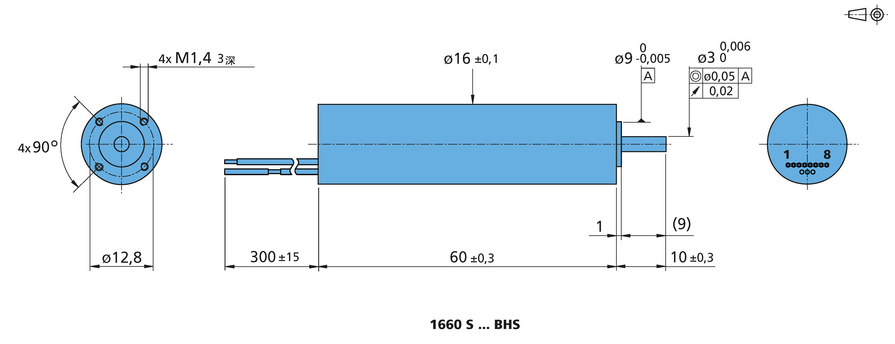

直径:

16 mm

长度:

60 mm

优势

小直径，大功率，高达96 W

高转速，接近100,000 min-1（BHS版）

冲击转矩巨大，> 30mNm（BHT版）

动态响应能力极佳，惯量小

低振动、低噪声，适用于手持工具

可集成编码器

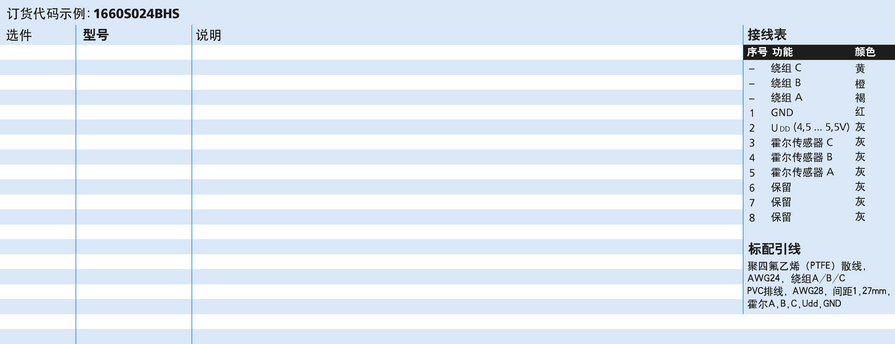

系列产品:

22° 和额定电压下的数值		数值
名义电压	U_N	24 V
端电阻，相间	R	0.29 Ω
最大功效	η_max.	92 %
空载转速	n₀	52400 min⁻¹
空载电流	I₀	0.147 A
堵转转矩	M_H	385 mNm
摩擦转矩，静态	C₀	0.16 mNm
摩擦转矩，动态	C_V	9.43 ·10⁻⁶ mNm/min⁻¹
转速常数	k_n	2038 min⁻¹/V
反电动势常数	k_E	0.491 mV/min⁻¹
转矩常数	k_M	4.69 mNm/A
电流常数	k_I	0.21 A/mNm
转速/转矩斜率	Δn/ΔM	127 min⁻¹/mNm
相电感	L	29 µH
机械时间常数	τ_m	1.2 ms
转子转动惯量	J	0.9 gcm²
最大角加速度	α_max.	4278 ·10³rad/s²
热阻	R_th1/R_th2	2.1 / 18.2 K/W
热时间常数	τ_w1/τ_w2	6.3 / 638 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		78 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	97000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		NdFeB

22° 和额定电压下的数值		数值
名义电压	U_N	36 V
端电阻，相间	R	0.51 Ω
最大功效	η_max.	92 %
空载转速	n₀	60100 min⁻¹
空载电流	I₀	0.123 A
堵转转矩	M_H	442 mNm
摩擦转矩，静态	C₀	0.16 mNm
摩擦转矩，动态	C_V	9.43 ·10⁻⁶ mNm/min⁻¹
转速常数	k_n	1527 min⁻¹/V
反电动势常数	k_E	0.655 mV/min⁻¹
转矩常数	k_M	6.26 mNm/A
电流常数	k_I	0.16 A/mNm
转速/转矩斜率	Δn/ΔM	124 min⁻¹/mNm
相电感	L	52 µH
机械时间常数	τ_m	1.2 ms
转子转动惯量	J	0.9 gcm²
最大角加速度	α_max.	4914 ·10³rad/s²
热阻	R_th1/R_th2	2.1 / 18.2 K/W
热时间常数	τ_w1/τ_w2	6.3 / 638 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		78 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	97000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		NdFeB

22° 和额定电压下的数值		数值
名义电压	U_N	48 V
端电阻，相间	R	1.12 Ω
最大功效	η_max.	92 %
空载转速	n₀	53600 min⁻¹
空载电流	I₀	0.076 A
堵转转矩	M_H	394 mNm
摩擦转矩，静态	C₀	0.16 mNm
摩擦转矩，动态	C_V	9.43 ·10⁻⁶ mNm/min⁻¹
转速常数	k_n	1037 min⁻¹/V
反电动势常数	k_E	0.964 mV/min⁻¹
转矩常数	k_M	9.21 mNm/A
电流常数	k_I	0.11 A/mNm
转速/转矩斜率	Δn/ΔM	127 min⁻¹/mNm
相电感	L	112 µH
机械时间常数	τ_m	1.2 ms
转子转动惯量	J	0.9 gcm²
最大角加速度	α_max.	4372 ·10³rad/s²
热阻	R_th1/R_th2	2.1 / 18.2 K/W
热时间常数	τ_w1/τ_w2	6.3 / 638 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		78 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	97000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		NdFeB

22° 和额定电压下的数值		数值
名义电压	U_N	24 V
端电阻，相间	R	0.29 Ω
最大功效	η_max.	92 %
空载转速	n₀	52400 min⁻¹
空载电流	I₀	0.147 A
堵转转矩	M_H	385 mNm
摩擦转矩，静态	C₀	0.16 mNm
摩擦转矩，动态	C_V	9.43 ·10⁻⁶ mNm/min⁻¹
转速常数	k_n	2038 min⁻¹/V
反电动势常数	k_E	0.491 mV/min⁻¹
转矩常数	k_M	4.69 mNm/A
电流常数	k_I	0.21 A/mNm
转速/转矩斜率	Δn/ΔM	127 min⁻¹/mNm
相电感	L	29 µH
机械时间常数	τ_m	1.2 ms
转子转动惯量	J	0.9 gcm²
最大角加速度	α_max.	4278 ·10³rad/s²
热阻	R_th1/R_th2	2.1 / 18.2 K/W
热时间常数	τ_w1/τ_w2	6.3 / 638 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		78 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	97000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		NdFeB

22° 和额定电压下的数值		数值
名义电压	U_N	36 V
端电阻，相间	R	0.51 Ω
最大功效	η_max.	92 %
空载转速	n₀	60100 min⁻¹
空载电流	I₀	0.123 A
堵转转矩	M_H	442 mNm
摩擦转矩，静态	C₀	0.16 mNm
摩擦转矩，动态	C_V	9.43 ·10⁻⁶ mNm/min⁻¹
转速常数	k_n	1527 min⁻¹/V
反电动势常数	k_E	0.655 mV/min⁻¹
转矩常数	k_M	6.26 mNm/A
电流常数	k_I	0.16 A/mNm
转速/转矩斜率	Δn/ΔM	124 min⁻¹/mNm
相电感	L	52 µH
机械时间常数	τ_m	1.2 ms
转子转动惯量	J	0.9 gcm²
最大角加速度	α_max.	4914 ·10³rad/s²
热阻	R_th1/R_th2	2.1 / 18.2 K/W
热时间常数	τ_w1/τ_w2	6.3 / 638 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		78 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	97000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		NdFeB

22° 和额定电压下的数值		数值
名义电压	U_N	48 V
端电阻，相间	R	1.12 Ω
最大功效	η_max.	92 %
空载转速	n₀	53600 min⁻¹
空载电流	I₀	0.076 A
堵转转矩	M_H	394 mNm
摩擦转矩，静态	C₀	0.16 mNm
摩擦转矩，动态	C_V	9.43 ·10⁻⁶ mNm/min⁻¹
转速常数	k_n	1037 min⁻¹/V
反电动势常数	k_E	0.964 mV/min⁻¹
转矩常数	k_M	9.21 mNm/A
电流常数	k_I	0.11 A/mNm
转速/转矩斜率	Δn/ΔM	127 min⁻¹/mNm
相电感	L	112 µH
机械时间常数	τ_m	1.2 ms
转子转动惯量	J	0.9 gcm²
最大角加速度	α_max.	4372 ·10³rad/s²
热阻	R_th1/R_th2	2.1 / 18.2 K/W
热时间常数	τ_w1/τ_w2	6.3 / 638 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		78 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	97000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		NdFeB

22° 和额定电压下的数值		数值
名义电压	U_N	24 V
端电阻，相间	R	0.29 Ω
最大功效	η_max.	92 %
空载转速	n₀	52400 min⁻¹
空载电流	I₀	0.147 A
堵转转矩	M_H	385 mNm
摩擦转矩，静态	C₀	0.16 mNm
摩擦转矩，动态	C_V	9.43 ·10⁻⁶ mNm/min⁻¹
转速常数	k_n	2038 min⁻¹/V
反电动势常数	k_E	0.491 mV/min⁻¹
转矩常数	k_M	4.69 mNm/A
电流常数	k_I	0.21 A/mNm
转速/转矩斜率	Δn/ΔM	127 min⁻¹/mNm
相电感	L	29 µH
机械时间常数	τ_m	1.2 ms
转子转动惯量	J	0.9 gcm²
最大角加速度	α_max.	4278 ·10³rad/s²
热阻	R_th1/R_th2	2.1 / 18.2 K/W
热时间常数	τ_w1/τ_w2	6.3 / 638 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		78 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	97000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		NdFeB

22° 和额定电压下的数值		数值
名义电压	U_N	36 V
端电阻，相间	R	0.51 Ω
最大功效	η_max.	92 %
空载转速	n₀	60100 min⁻¹
空载电流	I₀	0.123 A
堵转转矩	M_H	442 mNm
摩擦转矩，静态	C₀	0.16 mNm
摩擦转矩，动态	C_V	9.43 ·10⁻⁶ mNm/min⁻¹
转速常数	k_n	1527 min⁻¹/V
反电动势常数	k_E	0.655 mV/min⁻¹
转矩常数	k_M	6.26 mNm/A
电流常数	k_I	0.16 A/mNm
转速/转矩斜率	Δn/ΔM	124 min⁻¹/mNm
相电感	L	52 µH
机械时间常数	τ_m	1.2 ms
转子转动惯量	J	0.9 gcm²
最大角加速度	α_max.	4914 ·10³rad/s²
热阻	R_th1/R_th2	2.1 / 18.2 K/W
热时间常数	τ_w1/τ_w2	6.3 / 638 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		78 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	97000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		NdFeB

22° 和额定电压下的数值		数值
名义电压	U_N	48 V
端电阻，相间	R	1.12 Ω
最大功效	η_max.	92 %
空载转速	n₀	53600 min⁻¹
空载电流	I₀	0.076 A
堵转转矩	M_H	394 mNm
摩擦转矩，静态	C₀	0.16 mNm
摩擦转矩，动态	C_V	9.43 ·10⁻⁶ mNm/min⁻¹
转速常数	k_n	1037 min⁻¹/V
反电动势常数	k_E	0.964 mV/min⁻¹
转矩常数	k_M	9.21 mNm/A
电流常数	k_I	0.11 A/mNm
转速/转矩斜率	Δn/ΔM	127 min⁻¹/mNm
相电感	L	112 µH
机械时间常数	τ_m	1.2 ms
转子转动惯量	J	0.9 gcm²
最大角加速度	α_max.	4372 ·10³rad/s²
热阻	R_th1/R_th2	2.1 / 18.2 K/W
热时间常数	τ_w1/τ_w2	6.3 / 638 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		不锈钢
重量		78 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	97000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		NdFeB

工作区

在标称电压 24 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 36 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 48 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

3D-CAD 文件 ZIP

减速箱

行星减速箱

15/10 系列的FAULHABER

系列 15/10

产品详情数据表

17/1 系列的FAULHABER

系列 17/1

产品详情数据表

20/1R 系列的FAULHABER

系列 20/1R

产品详情数据表

行星减速箱

FAULHABER GPT

16GPT 系列的FAULHABER

系列 16GPT

转矩高

产品详情数据表

20GPT 系列的FAULHABER

系列 20GPT

转矩高

产品详情数据表

配件

接插板和电缆

6501.00324 系列的FAULHABER

系列 6501.00324

SC » 1660...BHx 电机适配器

产品详情数据表

编码器

增量式编码器

IEM3-1024 系列的FAULHABER

系列 IEM3-1024

磁电式编码器，数字输出，三通道, 32 - 1024 线

产品详情数据表

驱动器

运动控制器

MC 3602 B 系列的FAULHABER

系列 MC 3602 B

CiA402 servo drive, PWM 输出，四象限控制带 RS232，, CANopen 或 EtherCAT 通讯接口

产品详情数据表

MC 3606 B 系列的FAULHABER

系列 MC 3606 B

CiA402 servo drive, PWM 输出，四象限控制带 RS232，, CANopen 或 EtherCAT 通讯接口

产品详情数据表

调速驱动器

SC 5004 P 系列的FAULHABER

系列 SC 5004 P

PWM 输出，四象限控制, 驱动参数通过计算机配置

产品详情数据表

SC 5008 S 系列的FAULHABER

系列 SC 5008 S

PWM 输出，四象限控制, 驱动参数通过计算机配置

产品详情数据表

下载

pdf

数据表

pdf

技术信息

zip

3D-CAD 文件

Application note

pdf

AN 163 - Digital Hall Sensors

pdf

AN 183 - Equivalent DC-current in FAULHABER SC and MC

pdf

AN 190 - Selection of a third-party motor driver

您的选择

选定的变体

系列 1660S024BHS

两磁极

主要参数

名义电压: 24 V

最高额定转矩: 11.6 mNm

最高无负载转速: 52400 min⁻¹

最高失速转矩: 385 mNm

直径: 16 mm

长度: 60 mm

选定的变体

系列 1660S036BHS

两磁极

主要参数

名义电压: 36 V

最高额定转矩: 10.3 mNm

最高无负载转速: 60100 min⁻¹

最高失速转矩: 442 mNm

直径: 16 mm

长度: 60 mm

选定的变体

系列 1660S048BHS

两磁极

主要参数

名义电压: 48 V

最高额定转矩: 11.4 mNm

最高无负载转速: 53600 min⁻¹

最高失速转矩: 394 mNm

直径: 16 mm

长度: 60 mm
