直流无刷伺服电机系列 4221 ... BXT H SC

with integrated Speed Controller
external rotor technology, with housing

主要参数

名义电压:

24 V

最高额定转矩:

92 mNm

最高无负载转速:

6200 min⁻¹

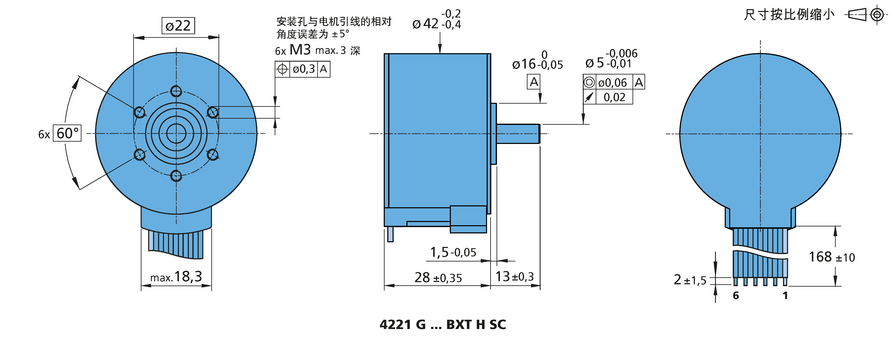

直径:

42 mm

长度:

28 mm

优势

14磁极技术带来的高转矩和速度刚度

紧密安装空间内实现调速控制，电机磁极数多，可实现低至200min-1的调速控制

模块化设计，安装外径不大于电机，内置限流功能

使用Motion Manager软件，通过编程扩展板实现简便编程

可靠性高，使用寿命长

系列产品:

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
最大功效	η_max.	95 %
空载转速	n₀	6200 min⁻¹
转矩常数	k_M	28.8 mNm/A
工作温度范围		-40 ... 100 °C
外壳材质		不锈钢
重量		142 g
磁极对数		7

工作区

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。

图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。

名义电压曲线显示了伺服单元在名义电压U_N下的工作点。

当工作点位于名义电压曲线上方时，须满足电机的电源电压 U_mot >U_N。
