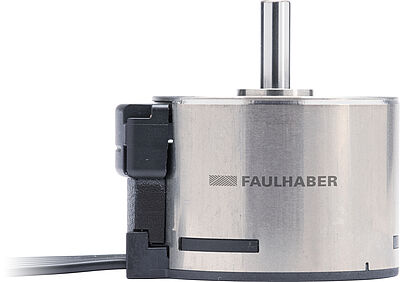

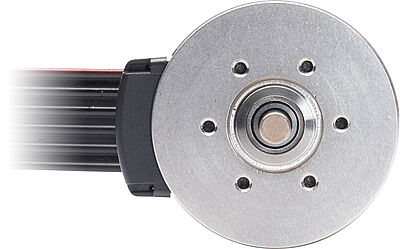

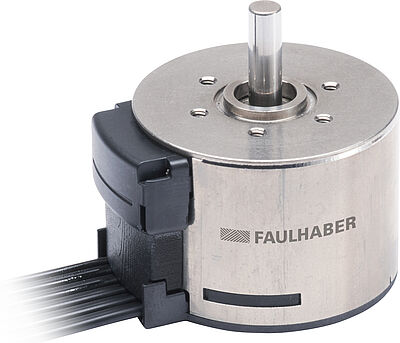

直流无刷伺服电机系列 3216 ... BXT H SC

内置调速驱动器
外转子技术，带外壳

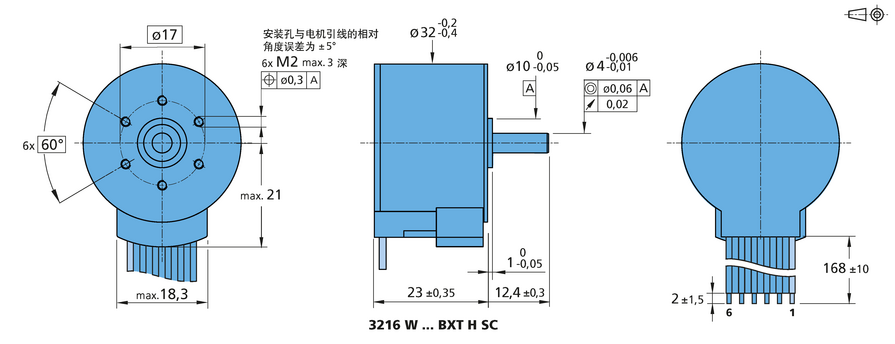

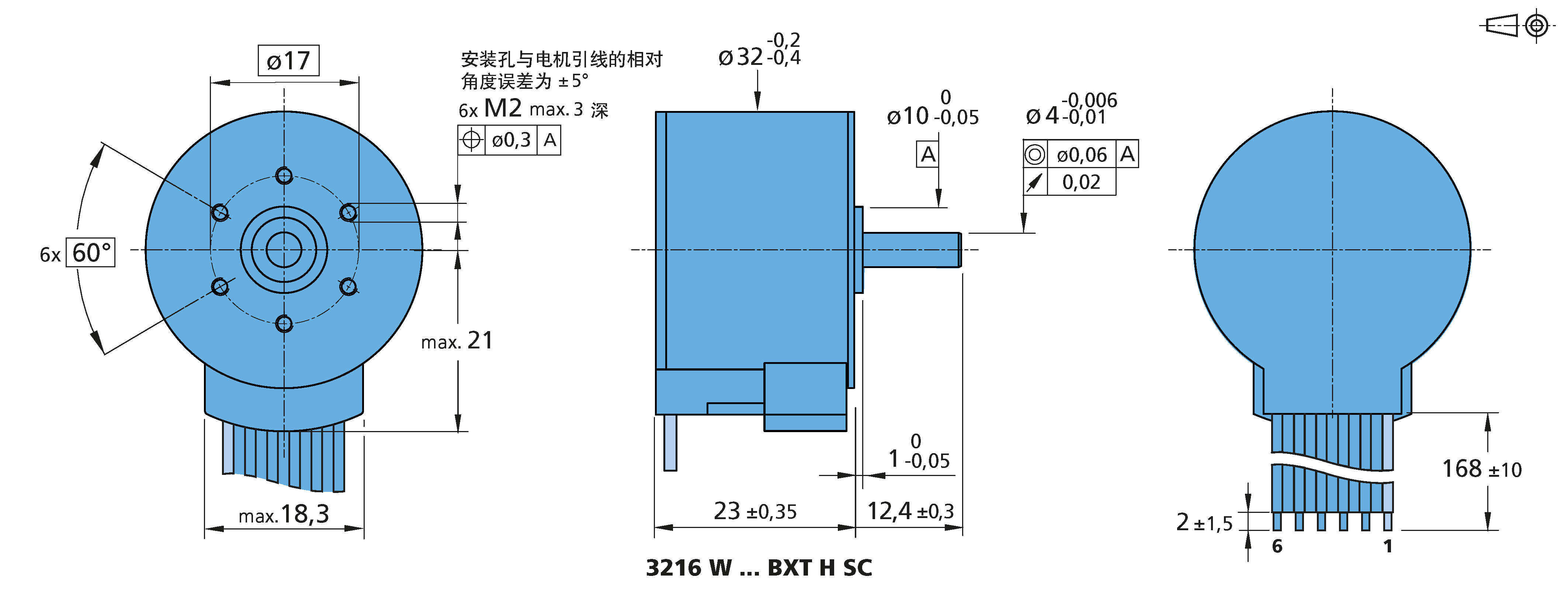

主要参数

名义电压:

12 ... 24 V

最高额定转矩:

35 mNm

最高无负载转速:

6300 min⁻¹

直径:

32 mm

长度:

23 mm

优势

14磁极技术带来的高转矩和速度刚度

紧密安装空间内实现调速控制，电机磁极数多，可实现低至200min-1的调速控制

模块化设计，安装外径不大于电机，内置限流功能

使用Motion Manager软件，通过编程扩展板实现简便编程

可靠性高，使用寿命长

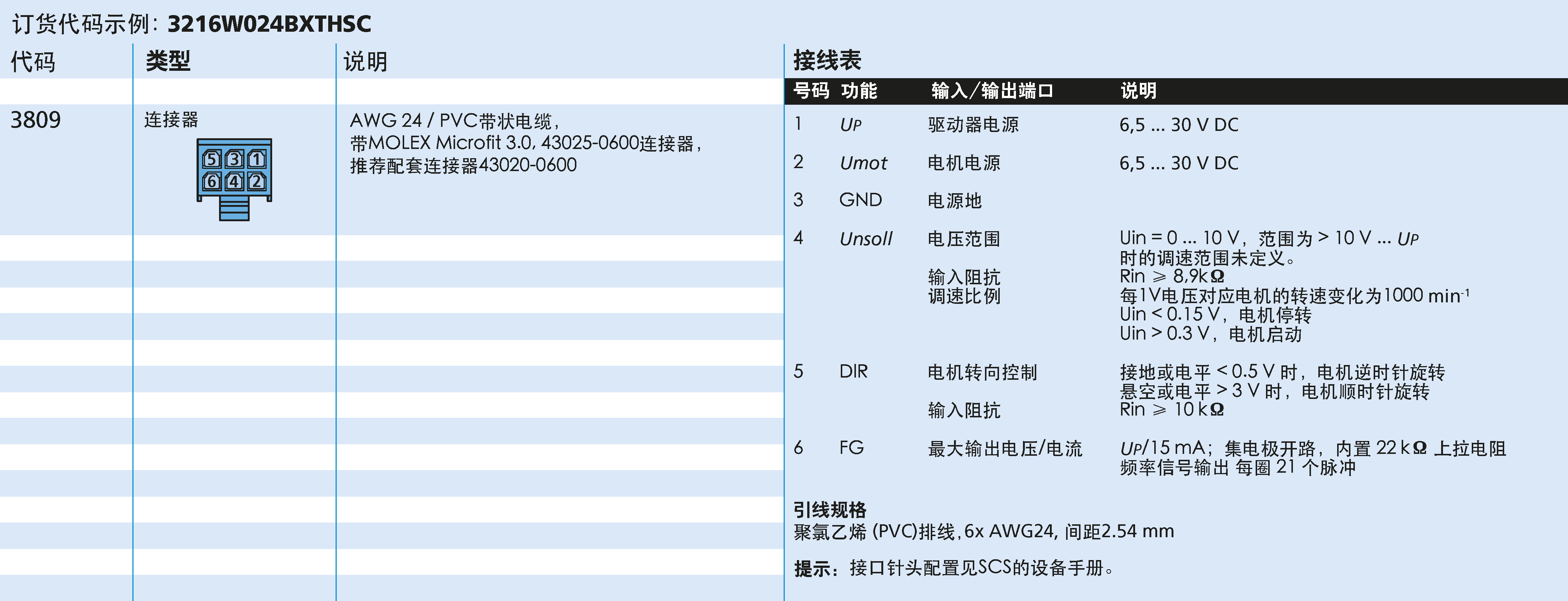

系列产品:

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
最大功效	η_max.	95 %
空载转速	n₀	6300 min⁻¹
转矩常数	k_M	17 mNm/A
工作温度范围		-40 ... 100 °C
外壳材质		不锈钢
重量		64 g
磁极对数		7

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
最大功效	η_max.	95 %
空载转速	n₀	6300 min⁻¹
转矩常数	k_M	35 mNm/A
工作温度范围		-40 ... 100 °C
外壳材质		不锈钢
重量		64 g
磁极对数		7

工作区

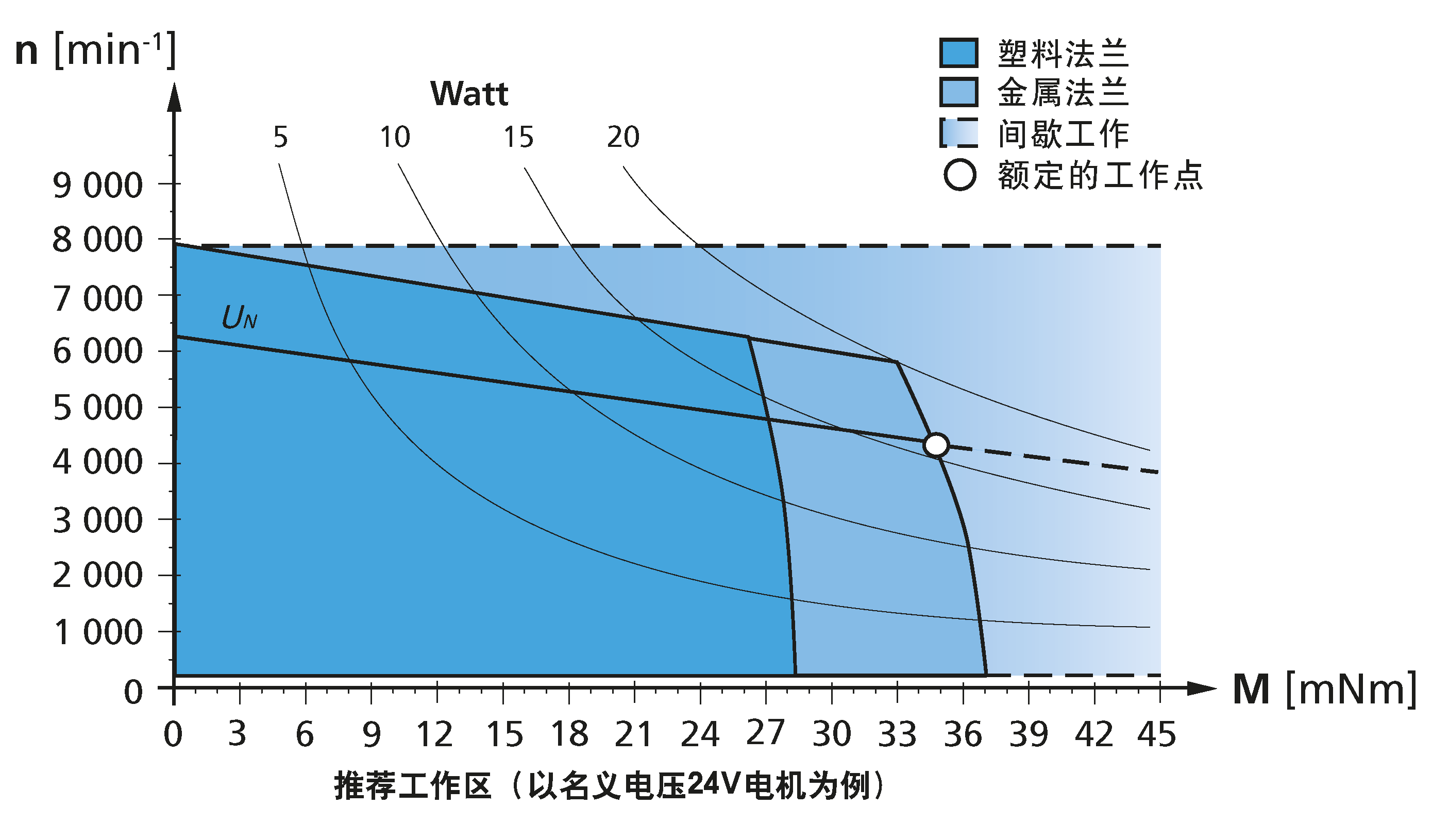

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。

图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。

名义电压曲线显示了伺服单元在名义电压U_N下的工作点。

当工作点位于名义电压曲线上方时，须满足电机的电源电压 U_mot >U_N。

工作区

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。

图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。

名义电压曲线显示了伺服单元在名义电压U_N下的工作点。

当工作点位于名义电压曲线上方时，须满足电机的电源电压 U_mot >U_N。

3D-CAD 文件 ZIP

行星减速箱

FAULHABER GPT

22GPT 系列的FAULHABER

系列 22GPT

转矩高

产品详情数据表

32GPT 系列的FAULHABER

系列 32GPT

转矩高

产品详情数据表

丝杠组合

FAULHABER L

系列 22L ... ML

高精度内置滚珠丝杆+减速箱组合米制螺纹

产品详情数据表

系列 22L ... PB

高精度内置滚珠丝杆+减速箱组合高精度

产品详情数据表

系列 22L ... SB

高精度内置滚珠丝杆+减速箱组合标准规格

产品详情数据表

系列 32L ... ML

高精度内置滚珠丝杆+减速箱组合米制螺纹

产品详情数据表

系列 32L ... PB

高精度内置滚珠丝杆+减速箱组合高精度

产品详情数据表

系列 32L ... SB

高精度内置滚珠丝杆+减速箱组合标准规格

产品详情数据表

系列 32L ... TL

高精度内置滚珠丝杆+减速箱组合梯形螺纹

产品详情数据表

减速箱

行星减速箱

26/1R 系列的FAULHABER

系列 26/1R

产品详情数据表

26A 系列的FAULHABER

系列 26A

产品详情数据表

32/3R 系列的FAULHABER

系列 32/3R

产品详情数据表

配件

接插板和电缆

6501.00088 系列的FAULHABER

系列 6501.00088

编程扩展板

产品详情数据表

6501.00096 系列的FAULHABER

系列 6501.00096

USB 编程板

产品详情数据表

6501.00097 系列的FAULHABER

系列 6501.00097

USB 编程板

产品详情数据表

6501.00112 系列的FAULHABER

系列 6501.00112

SCS » USB 接插板

产品详情数据表

Cables and Accessories 系列的FAULHABER

系列 Cables and Accessories

-

产品详情数据表

下载

pdf

数据表

pdf

技术信息

pdf

矩阵配件

pdf

操作手册

zip

3D-CAD 文件

软件

FAULHABER Motion Manager

运行和调试

Declarations of Conformity

pdf

EG-00018-001 - 2214…BXTH SC, 3216…BXTH SC, 4221…BXTH SC

Declarations of Incorporation

pdf

EG-00019-001 - 2214…BXTH SC, 3216…BXTH SC, 4221…BXTH SC
