编码器系列 HXM3-64

磁电式编码器，数字输出，三通道
16 - 64 线

主要参数

编码器通道:

3

工作温度范围:

-25 ... 85 °C

优势

尺寸小

索引通道

系列产品:

Values at 22° and nominal voltage		Value
每圈线数	N	64
频响上限（截止频率）	f	32 kHz
输出信号，方波		2+1 索引通道
电源电压	U_DD	5 ... 4.5 ... 5.5 V
工作电流，典型值	I_DD	9 mA
脉冲宽度	P	18045 °e
A、B通道相位差	Φ	9045 °e
逻辑状态宽度	S	9045 °e
信号周期	C	36030 °e
信号上升/下降沿最大时间(CLOAD = 50 pF pF)	tr/tf	60 / 60 / 50 pF
传感器磁铁转动惯量	J	0.02 gcm²
工作温度范围		-25 ... 85 °C

直流电机

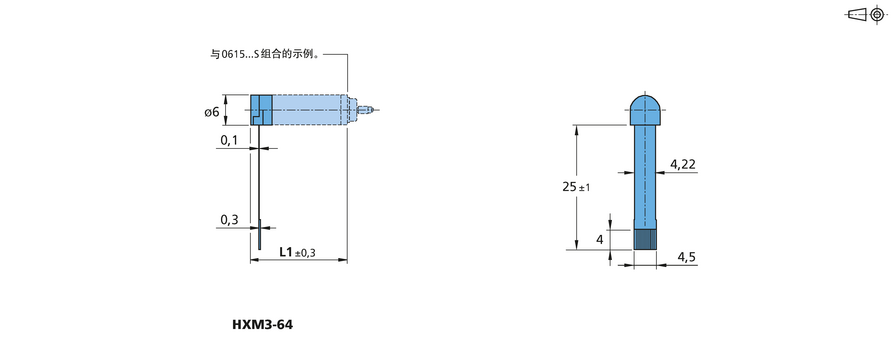

FAULHABER S/G

系列 0615 ... S

精密合金换向

产品详情数据表

直流无刷电机

FAULHABER B

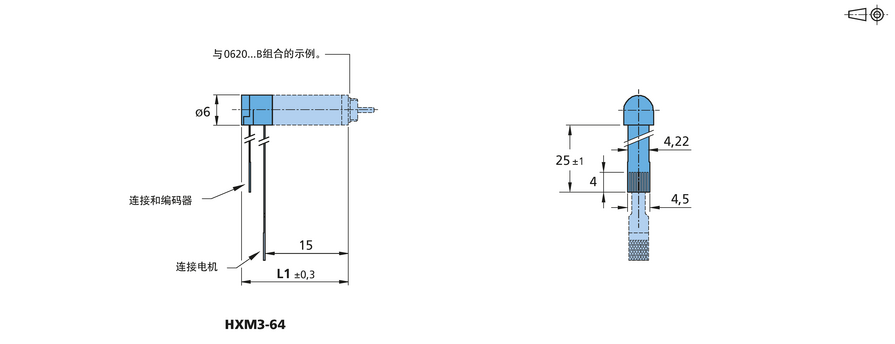

0620 ... B 系列的FAULHABER

系列 0620 ... B

两磁极

产品详情数据表

配件

接插板和电缆

6501.00145 系列的FAULHABER

系列 6501.00145

MC V2.5, SC » HXM3 编码器接插板

产品详情数据表

Cables and Accessories 系列的FAULHABER

系列 Cables and Accessories

-

产品详情数据表
