| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 32 |
| 频响上限（截止频率） | f | 64 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 16 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.007 gcm² |
| 工作温度范围 | -30 ... 100 °C | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 64 |
| 频响上限（截止频率） | f | 128 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 16 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.007 gcm² |
| 工作温度范围 | -30 ... 100 °C | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 128 |
| 频响上限（截止频率） | f | 256 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 16 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.007 gcm² |
| 工作温度范围 | -30 ... 100 °C | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 256 |
| 频响上限（截止频率） | f | 500 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 16 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9075 °e |
| A、B通道相位差 | Φ | 9075 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.007 gcm² |
| 工作温度范围 | -30 ... 100 °C | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 512 |
| 频响上限（截止频率） | f | 500 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 16 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9075 °e |
| A、B通道相位差 | Φ | 9075 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.007 gcm² |
| 工作温度范围 | -30 ... 100 °C | |

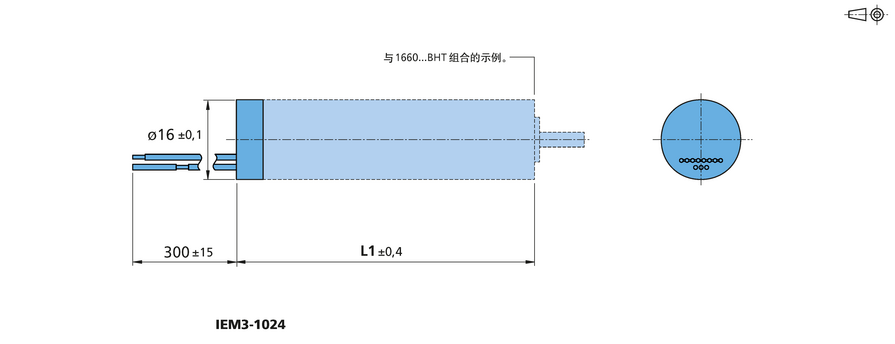

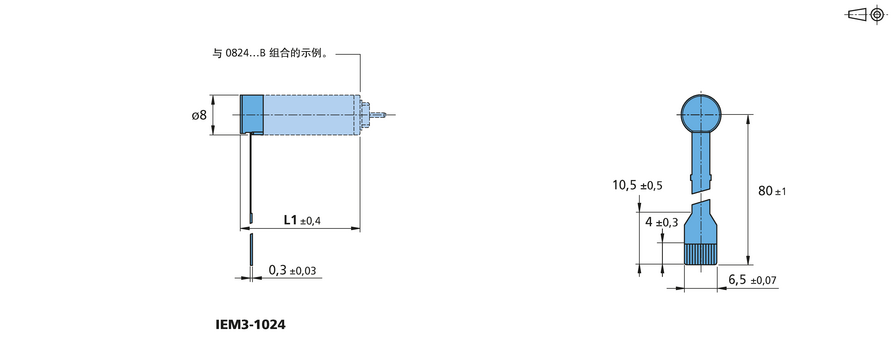

| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 1024 |
| 频响上限（截止频率） | f | 500 kHz |
| 输出信号，方波 | 2+1 索引通道 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 16 mA |
| 最大输出电流 | IOUT | 4 mA |
| 索引脉冲宽度 | P0 | 9075 °e |
| A、B通道相位差 | Φ | 9075 °e |
| 信号上升/下降沿最大时间(CLOAD = 50 pF pF) | tr/tf | 0.1 / 0.1 / 50 pF |
| 传感器磁铁转动惯量 | J | 0.007 gcm² |
| 工作温度范围 | -30 ... 100 °C | |
