编码器 系列 IEX3-4096 L

磁电式编码器,数字输出, 三通道
16 - 4096 线, 带线驱动

主要参数
编码器通道:
3
工作温度范围:
-40 ... 100 °C
优势
索引通道
尺寸小
线驱动
高信号质量和高准确度
不同分辨率
系列产品:
系列 IEX3-1024L
nchannel : 编码器通道 : 3 |T : 工作温度范围 : -40 ... 100 °C
系列 IEX3-128L
nchannel : 编码器通道 : 3 |T : 工作温度范围 : -40 ... 100 °C
系列 IEX3-16L
nchannel : 编码器通道 : 3 |T : 工作温度范围 : -40 ... 100 °C
系列 IEX3-2048L
nchannel : 编码器通道 : 3 |T : 工作温度范围 : -40 ... 100 °C
系列 IEX3-256L
nchannel : 编码器通道 : 3 |T : 工作温度范围 : -40 ... 100 °C
系列 IEX3-32L
nchannel : 编码器通道 : 3 |T : 工作温度范围 : -40 ... 100 °C
系列 IEX3-4096L
nchannel : 编码器通道 : 3 |T : 工作温度范围 : -40 ... 100 °C
系列 IEX3-512L
nchannel : 编码器通道 : 3 |T : 工作温度范围 : -40 ... 100 °C
系列 IEX3-64L
nchannel : 编码器通道 : 3 |T : 工作温度范围 : -40 ... 100 °C

22° 和额定电压下的数值数值
每圈线数N 1024
频响上限(截止频率)f 275 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 3 ... 4.5 ... 5.5 V
工作电流,典型值IDD 26 mA
索引脉冲宽度P0 9025 °e
A、B通道相位差Φ 9025 °e
传感器磁铁转动惯量J 0.03 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.08 °m
最小边沿间距 125 ns
重量, 典型值 3.9 g

22° 和额定电压下的数值数值
每圈线数N 128
频响上限(截止频率)f 35 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 3 ... 4.5 ... 5.5 V
工作电流,典型值IDD 26 mA
索引脉冲宽度P0 9025 °e
A、B通道相位差Φ 9025 °e
传感器磁铁转动惯量J 0.03 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.08 °m
最小边沿间距 125 ns
重量, 典型值 3.9 g

22° 和额定电压下的数值数值
每圈线数N 16
频响上限(截止频率)f 5 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 3 ... 4.5 ... 5.5 V
工作电流,典型值IDD 26 mA
索引脉冲宽度P0 9025 °e
A、B通道相位差Φ 9025 °e
传感器磁铁转动惯量J 0.03 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.08 °m
最小边沿间距 125 ns
重量, 典型值 3.9 g

22° 和额定电压下的数值数值
每圈线数N 2048
频响上限(截止频率)f 550 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 3 ... 4.5 ... 5.5 V
工作电流,典型值IDD 26 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
传感器磁铁转动惯量J 0.03 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.04 °m
最小边沿间距 125 ns
重量, 典型值 3.9 g

22° 和额定电压下的数值数值
每圈线数N 256
频响上限(截止频率)f 70 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 3 ... 4.5 ... 5.5 V
工作电流,典型值IDD 26 mA
索引脉冲宽度P0 9025 °e
A、B通道相位差Φ 9025 °e
传感器磁铁转动惯量J 0.03 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.08 °m
最小边沿间距 125 ns
重量, 典型值 3.9 g

22° 和额定电压下的数值数值
每圈线数N 32
频响上限(截止频率)f 10 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 3 ... 4.5 ... 5.5 V
工作电流,典型值IDD 26 mA
索引脉冲宽度P0 9025 °e
A、B通道相位差Φ 9025 °e
传感器磁铁转动惯量J 0.03 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.08 °m
最小边沿间距 125 ns
重量, 典型值 3.9 g

22° 和额定电压下的数值数值
每圈线数N 4096
频响上限(截止频率)f 1000 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 3 ... 4.5 ... 5.5 V
工作电流,典型值IDD 26 mA
索引脉冲宽度P0 9045 °e
A、B通道相位差Φ 9045 °e
传感器磁铁转动惯量J 0.03 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.04 °m
最小边沿间距 125 ns
重量, 典型值 3.9 g

22° 和额定电压下的数值数值
每圈线数N 512
频响上限(截止频率)f 140 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 3 ... 4.5 ... 5.5 V
工作电流,典型值IDD 26 mA
索引脉冲宽度P0 9025 °e
A、B通道相位差Φ 9025 °e
传感器磁铁转动惯量J 0.03 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.08 °m
最小边沿间距 125 ns
重量, 典型值 3.9 g

22° 和额定电压下的数值数值
每圈线数N 64
频响上限(截止频率)f 17 kHz
输出信号,方波 2+1 索引通道 + 各通道的反相信号
电源电压UDD 3 ... 4.5 ... 5.5 V
工作电流,典型值IDD 26 mA
索引脉冲宽度P0 9025 °e
A、B通道相位差Φ 9025 °e
传感器磁铁转动惯量J 0.03 gcm²
工作温度范围 -40 ... 100 °C
精准度,典型值 0.3 °m
重复精度,典型值 0.05 °m
滞后角 0.08 °m
最小边沿间距 125 ns
重量, 典型值 3.9 g

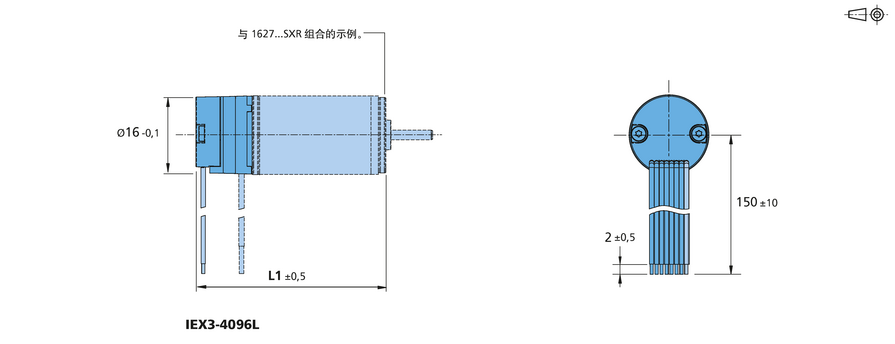

增量式编码器 系列 IEX3-4096 L 的FAULHABER
增量式编码器 系列 IEX3-4096 L 的FAULHABER
增量式编码器 系列 IEX3-4096 L 的FAULHABER
增量式编码器 系列 IEX3-4096 L 的FAULHABER
增量式编码器 系列 IEX3-4096 L 的FAULHABER
增量式编码器 系列 IEX3-4096 L 的FAULHABER
增量式编码器 系列 IEX3-4096 L 的FAULHABER
增量式编码器 系列 IEX3-4096 L 的FAULHABER
增量式编码器 系列 IEX3-4096 L 的FAULHABER
直流电机
FAULHABER GXR
1627 ... GXR 系列  的FAULHABER
系列 1627 ... GXR
碳刷换向
FAULHABER SXR
1627 ... SXR 系列  的FAULHABER
系列 1627 ... SXR
精密合金换向
