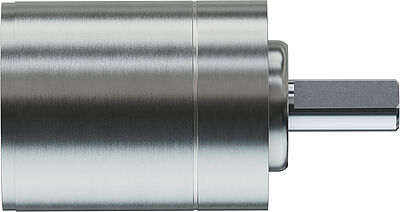

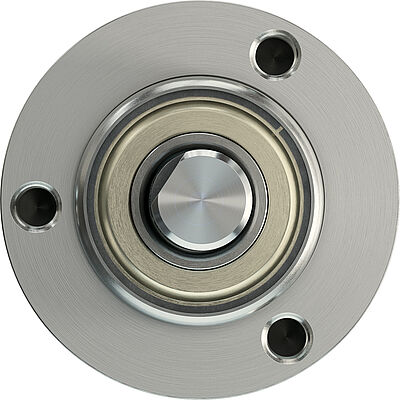

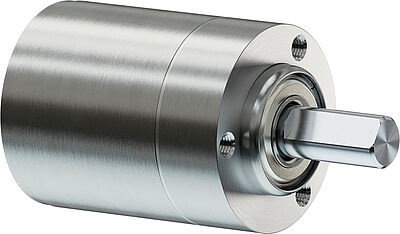

行星减速箱系列 16GPT

转矩高

主要参数

齿轮级数:

1 ... 4

转矩上至:

0.6 Nm

最高间歇转矩:

0.8 Nm

减速比:

3.3 ... 1437

直径:

16 mm

长度:

15.4 ... 29.4 mm

优势

长度紧凑

高持续转矩

非常坚固，适合间歇或周期性冲击负载

间歇输入转速高达20.000 min-1

低回差

减速比多

电机组合选择范围广

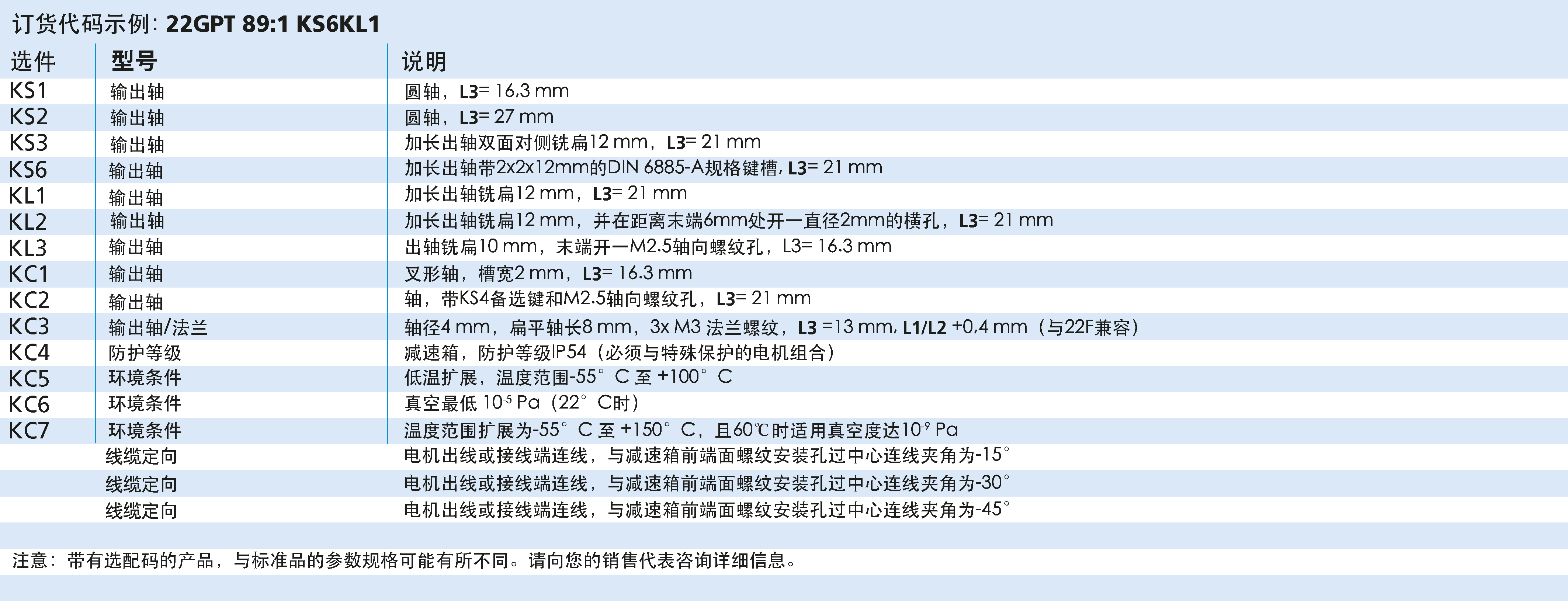

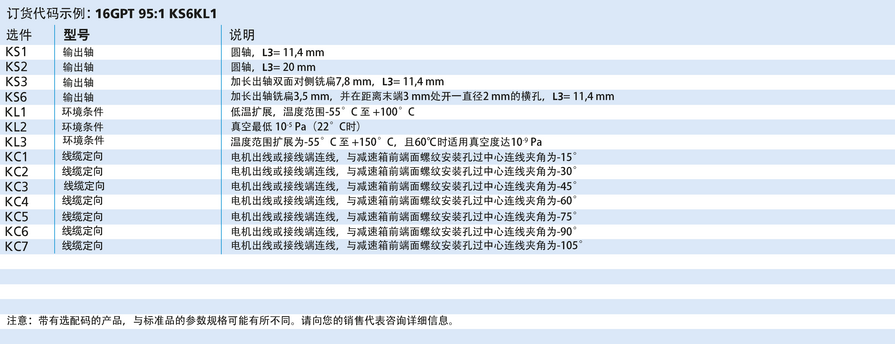

标准选配项多

系列产品:

系列 16GPT 1002:1

系列 16GPT 116:1

系列 16GPT 11:1

系列 16GPT 1228:1

系列 16GPT 136:1

系列 16GPT 1437:1

系列 16GPT 166:1

系列 16GPT 16:1

系列 16GPT 19:1

系列 16GPT 203:1

系列 16GPT 23:1

系列 16GPT 248:1

系列 16GPT 29:1

系列 16GPT 3,3:1

系列 16GPT 313:1

系列 16GPT 35:1

系列 16GPT 384:1

系列 16GPT 4,9:1

系列 16GPT 41:1

系列 16GPT 468:1

系列 16GPT 5,8:1

系列 16GPT 50:1

系列 16GPT 54:1

系列 16GPT 573:1

系列 16GPT 63:1

系列 16GPT 671:1

系列 16GPT 7,1:1

系列 16GPT 78:1

系列 16GPT 822:1

系列 16GPT 95:1

22° 和额定电压下的数值		数值
齿轮级数		4
减速比		1002
连续转矩		0.6 Nm
峰值转矩		0.8 Nm
峰值转矩		1.25 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		2.4 W
最大间歇输出功率		3 W
最大功效		60 %
输入轴齿轮上的最大惯量		3.7 gmm²
扭转刚度,典型值		1.8 Nm/°
空载时齿轮回差，典型值		1.3 °

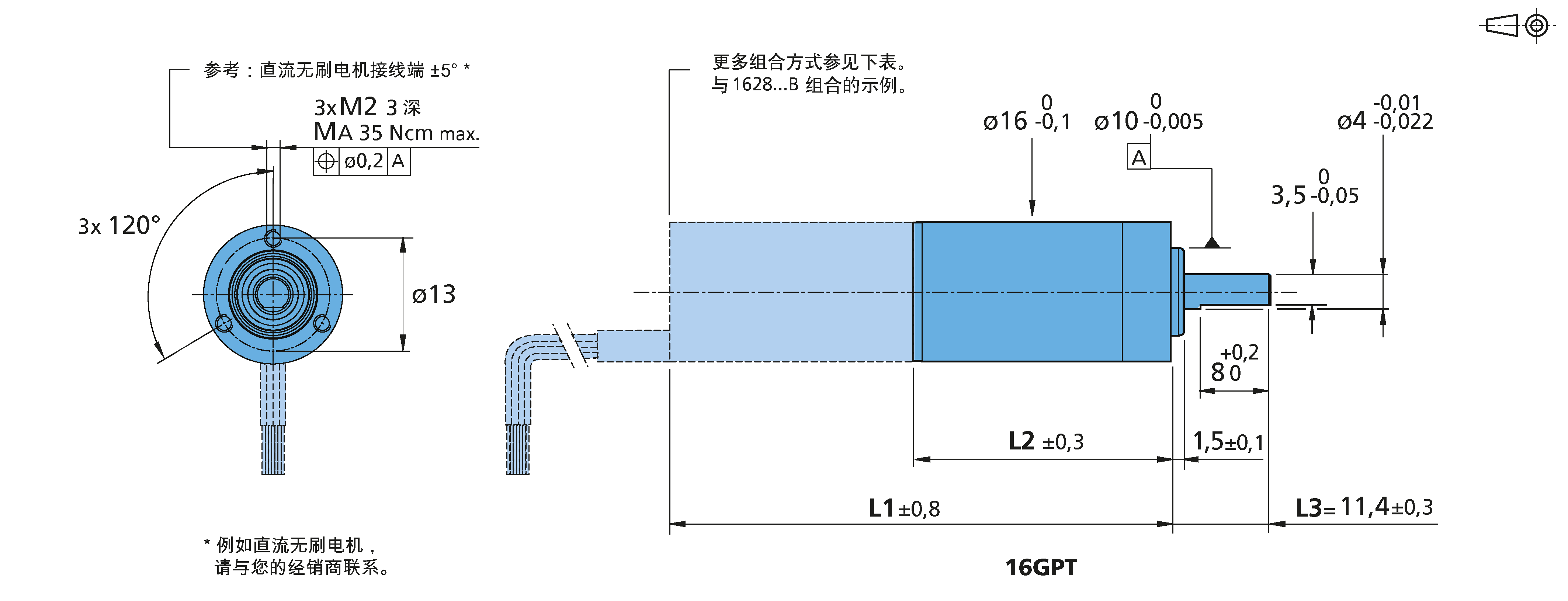

不含电机的长度（L2）		29.4 mm
无电机重量（大约）		33.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		3
减速比		116
连续转矩		0.48 Nm
峰值转矩		0.64 Nm
峰值转矩		1 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		3 W
最大间歇输出功率		4.2 W
最大功效		74 %
输入轴齿轮上的最大惯量		9.87 gmm²
扭转刚度,典型值		1.7 Nm/°
空载时齿轮回差，典型值		1.2 °
不含电机的长度（L2）		24.7 mm
无电机重量（大约）		27.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		2
减速比		11
连续转矩		0.34 Nm
峰值转矩		0.45 Nm
峰值转矩		0.7 Nm
最大持续输入转速		18000 min⁻¹
最大间歇输入转速		22000 min⁻¹
最大持续输出功率		3.8 W
最大间歇输出功率		5.3 W
最大功效		82 %
输入轴齿轮上的最大惯量		9.91 gmm²
扭转刚度,典型值		1.6 Nm/°
空载时齿轮回差，典型值		1.1 °
不含电机的长度（L2）		20.1 mm
无电机重量（大约）		22.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		4
减速比		1228
连续转矩		0.6 Nm
峰值转矩		0.8 Nm
峰值转矩		1.25 Nm
最大持续输入转速		14000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		2.4 W
最大间歇输出功率		3 W
最大功效		60 %
输入轴齿轮上的最大惯量		3.7 gmm²
扭转刚度,典型值		1.8 Nm/°
空载时齿轮回差，典型值		1.3 °
不含电机的长度（L2）		29.4 mm
无电机重量（大约）		33.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		3
减速比		136
连续转矩		0.48 Nm
峰值转矩		0.64 Nm
峰值转矩		1 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		3 W
最大间歇输出功率		4.2 W
最大功效		74 %
输入轴齿轮上的最大惯量		9.87 gmm²
扭转刚度,典型值		1.7 Nm/°
空载时齿轮回差，典型值		1.2 °
不含电机的长度（L2）		24.7 mm
无电机重量（大约）		27.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		4
减速比		1437
连续转矩		0.6 Nm
峰值转矩		0.8 Nm
峰值转矩		1.25 Nm
最大持续输入转速		14000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		2.4 W
最大间歇输出功率		3 W
最大功效		60 %
输入轴齿轮上的最大惯量		3.7 gmm²
扭转刚度,典型值		1.8 Nm/°
空载时齿轮回差，典型值		1.3 °
不含电机的长度（L2）		29.4 mm
无电机重量（大约）		33.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		3
减速比		166
连续转矩		0.48 Nm
峰值转矩		0.64 Nm
峰值转矩		1 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		3 W
最大间歇输出功率		4.2 W
最大功效		74 %
输入轴齿轮上的最大惯量		9.87 gmm²
扭转刚度,典型值		1.7 Nm/°
空载时齿轮回差，典型值		1.2 °
不含电机的长度（L2）		24.7 mm
无电机重量（大约）		27.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		2
减速比		16
连续转矩		0.34 Nm
峰值转矩		0.45 Nm
峰值转矩		0.7 Nm
最大持续输入转速		18000 min⁻¹
最大间歇输入转速		22000 min⁻¹
最大持续输出功率		3.8 W
最大间歇输出功率		5.3 W
最大功效		82 %
输入轴齿轮上的最大惯量		9.91 gmm²
扭转刚度,典型值		1.6 Nm/°
空载时齿轮回差，典型值		1.1 °
不含电机的长度（L2）		20.1 mm
无电机重量（大约）		22.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		2
减速比		19
连续转矩		0.34 Nm
峰值转矩		0.45 Nm
峰值转矩		0.7 Nm
最大持续输入转速		18000 min⁻¹
最大间歇输入转速		22000 min⁻¹
最大持续输出功率		3.8 W
最大间歇输出功率		5.3 W
最大功效		82 %
输入轴齿轮上的最大惯量		9.91 gmm²
扭转刚度,典型值		1.6 Nm/°
空载时齿轮回差，典型值		1.1 °
不含电机的长度（L2）		20.1 mm
无电机重量（大约）		22.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		3
减速比		203
连续转矩		0.48 Nm
峰值转矩		0.64 Nm
峰值转矩		1 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		3 W
最大间歇输出功率		4.2 W
最大功效		74 %
输入轴齿轮上的最大惯量		9.87 gmm²
扭转刚度,典型值		1.7 Nm/°
空载时齿轮回差，典型值		1.2 °
不含电机的长度（L2）		24.7 mm
无电机重量（大约）		27.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		2
减速比		23
连续转矩		0.34 Nm
峰值转矩		0.45 Nm
峰值转矩		0.7 Nm
最大持续输入转速		18000 min⁻¹
最大间歇输入转速		22000 min⁻¹
最大持续输出功率		3.8 W
最大间歇输出功率		5.3 W
最大功效		82 %
输入轴齿轮上的最大惯量		9.91 gmm²
扭转刚度,典型值		1.6 Nm/°
空载时齿轮回差，典型值		1.1 °
不含电机的长度（L2）		20.1 mm
无电机重量（大约）		22.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		3
减速比		248
连续转矩		0.48 Nm
峰值转矩		0.64 Nm
峰值转矩		1 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		3 W
最大间歇输出功率		4.2 W
最大功效		74 %
输入轴齿轮上的最大惯量		9.87 gmm²
扭转刚度,典型值		1.7 Nm/°
空载时齿轮回差，典型值		1.2 °
不含电机的长度（L2）		24.7 mm
无电机重量（大约）		27.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		2
减速比		29
连续转矩		0.34 Nm
峰值转矩		0.45 Nm
峰值转矩		0.7 Nm
最大持续输入转速		18000 min⁻¹
最大间歇输入转速		22000 min⁻¹
最大持续输出功率		3.8 W
最大间歇输出功率		5.3 W
最大功效		82 %
输入轴齿轮上的最大惯量		9.91 gmm²
扭转刚度,典型值		1.6 Nm/°
空载时齿轮回差，典型值		1.1 °
不含电机的长度（L2）		20.1 mm
无电机重量（大约）		22.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		1
减速比		3.3
连续转矩		0.09 Nm
峰值转矩		0.13 Nm
峰值转矩		0.23 Nm
最大持续输入转速		14000 min⁻¹
最大间歇输入转速		17000 min⁻¹
最大持续输出功率		5.8 W
最大间歇输出功率		8.2 W
最大功效		90 %
输入轴齿轮上的最大惯量		9.75 gmm²
扭转刚度,典型值		1.5 Nm/°
空载时齿轮回差，典型值		1 °
不含电机的长度（L2）		15.4 mm
无电机重量（大约）		17.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		4
减速比		313
连续转矩		0.6 Nm
峰值转矩		0.8 Nm
峰值转矩		1.25 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		2.4 W
最大间歇输出功率		3 W
最大功效		60 %
输入轴齿轮上的最大惯量		3.7 gmm²
扭转刚度,典型值		1.8 Nm/°
空载时齿轮回差，典型值		1.3 °
不含电机的长度（L2）		29.4 mm
无电机重量（大约）		33.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		2
减速比		35
连续转矩		0.34 Nm
峰值转矩		0.45 Nm
峰值转矩		0.7 Nm
最大持续输入转速		18000 min⁻¹
最大间歇输入转速		22000 min⁻¹
最大持续输出功率		3.8 W
最大间歇输出功率		5.3 W
最大功效		82 %
输入轴齿轮上的最大惯量		9.91 gmm²
扭转刚度,典型值		1.6 Nm/°
空载时齿轮回差，典型值		1.1 °
不含电机的长度（L2）		20.1 mm
无电机重量（大约）		22.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		4
减速比		384
连续转矩		0.6 Nm
峰值转矩		0.8 Nm
峰值转矩		1.25 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		2.4 W
最大间歇输出功率		3 W
最大功效		60 %
输入轴齿轮上的最大惯量		3.7 gmm²
扭转刚度,典型值		1.8 Nm/°
空载时齿轮回差，典型值		1.3 °
不含电机的长度（L2）		29.4 mm
无电机重量（大约）		33.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		1
减速比		4.9
连续转矩		0.09 Nm
峰值转矩		0.13 Nm
峰值转矩		0.23 Nm
最大持续输入转速		14000 min⁻¹
最大间歇输入转速		17000 min⁻¹
最大持续输出功率		5.8 W
最大间歇输出功率		8.2 W
最大功效		90 %
输入轴齿轮上的最大惯量		9.75 gmm²
扭转刚度,典型值		1.5 Nm/°
空载时齿轮回差，典型值		1 °
不含电机的长度（L2）		15.4 mm
无电机重量（大约）		17.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		2
减速比		41
连续转矩		0.34 Nm
峰值转矩		0.45 Nm
峰值转矩		0.7 Nm
最大持续输入转速		18000 min⁻¹
最大间歇输入转速		22000 min⁻¹
最大持续输出功率		3.8 W
最大间歇输出功率		5.3 W
最大功效		82 %
输入轴齿轮上的最大惯量		9.91 gmm²
扭转刚度,典型值		1.6 Nm/°
空载时齿轮回差，典型值		1.1 °
不含电机的长度（L2）		20.1 mm
无电机重量（大约）		22.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		4
减速比		468
连续转矩		0.6 Nm
峰值转矩		0.8 Nm
峰值转矩		1.25 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		2.4 W
最大间歇输出功率		3 W
最大功效		60 %
输入轴齿轮上的最大惯量		3.7 gmm²
扭转刚度,典型值		1.8 Nm/°
空载时齿轮回差，典型值		1.3 °
不含电机的长度（L2）		29.4 mm
无电机重量（大约）		33.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		1
减速比		5.8
连续转矩		0.09 Nm
峰值转矩		0.13 Nm
峰值转矩		0.23 Nm
最大持续输入转速		14000 min⁻¹
最大间歇输入转速		17000 min⁻¹
最大持续输出功率		5.8 W
最大间歇输出功率		8.2 W
最大功效		90 %
输入轴齿轮上的最大惯量		9.75 gmm²
扭转刚度,典型值		1.5 Nm/°
空载时齿轮回差，典型值		1 °
不含电机的长度（L2）		15.4 mm
无电机重量（大约）		17.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		2
减速比		50
连续转矩		0.34 Nm
峰值转矩		0.45 Nm
峰值转矩		0.7 Nm
最大持续输入转速		18000 min⁻¹
最大间歇输入转速		22000 min⁻¹
最大持续输出功率		3.8 W
最大间歇输出功率		5.3 W
最大功效		82 %
输入轴齿轮上的最大惯量		9.91 gmm²
扭转刚度,典型值		1.6 Nm/°
空载时齿轮回差，典型值		1.1 °
不含电机的长度（L2）		20.1 mm
无电机重量（大约）		22.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		3
减速比		54
连续转矩		0.48 Nm
峰值转矩		0.64 Nm
峰值转矩		1 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		3 W
最大间歇输出功率		4.2 W
最大功效		74 %
输入轴齿轮上的最大惯量		9.87 gmm²
扭转刚度,典型值		1.7 Nm/°
空载时齿轮回差，典型值		1.2 °
不含电机的长度（L2）		24.7 mm
无电机重量（大约）		27.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		4
减速比		573
连续转矩		0.6 Nm
峰值转矩		0.8 Nm
峰值转矩		1.25 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		2.4 W
最大间歇输出功率		3 W
最大功效		60 %
输入轴齿轮上的最大惯量		3.7 gmm²
扭转刚度,典型值		1.8 Nm/°
空载时齿轮回差，典型值		1.3 °
不含电机的长度（L2）		29.4 mm
无电机重量（大约）		33.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		3
减速比		63
连续转矩		0.48 Nm
峰值转矩		0.64 Nm
峰值转矩		1 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		3 W
最大间歇输出功率		4.2 W
最大功效		74 %
输入轴齿轮上的最大惯量		9.87 gmm²
扭转刚度,典型值		1.7 Nm/°
空载时齿轮回差，典型值		1.2 °
不含电机的长度（L2）		24.7 mm
无电机重量（大约）		27.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		4
减速比		671
连续转矩		0.6 Nm
峰值转矩		0.8 Nm
峰值转矩		1.25 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		2.4 W
最大间歇输出功率		3 W
最大功效		60 %
输入轴齿轮上的最大惯量		3.7 gmm²
扭转刚度,典型值		1.8 Nm/°
空载时齿轮回差，典型值		1.3 °
不含电机的长度（L2）		29.4 mm
无电机重量（大约）		33.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		1
减速比		7.1
连续转矩		0.09 Nm
峰值转矩		0.13 Nm
峰值转矩		0.23 Nm
最大持续输入转速		14000 min⁻¹
最大间歇输入转速		17000 min⁻¹
最大持续输出功率		5.8 W
最大间歇输出功率		8.2 W
最大功效		90 %
输入轴齿轮上的最大惯量		9.75 gmm²
扭转刚度,典型值		1.5 Nm/°
空载时齿轮回差，典型值		1 °
不含电机的长度（L2）		15.4 mm
无电机重量（大约）		17.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		3
减速比		78
连续转矩		0.48 Nm
峰值转矩		0.64 Nm
峰值转矩		1 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		3 W
最大间歇输出功率		4.2 W
最大功效		74 %
输入轴齿轮上的最大惯量		9.87 gmm²
扭转刚度,典型值		1.7 Nm/°
空载时齿轮回差，典型值		1.2 °
不含电机的长度（L2）		24.7 mm
无电机重量（大约）		27.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		4
减速比		822
连续转矩		0.6 Nm
峰值转矩		0.8 Nm
峰值转矩		1.25 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		2.4 W
最大间歇输出功率		3 W
最大功效		60 %
输入轴齿轮上的最大惯量		3.7 gmm²
扭转刚度,典型值		1.8 Nm/°
空载时齿轮回差，典型值		1.3 °
不含电机的长度（L2）		29.4 mm
无电机重量（大约）		33.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

22° 和额定电压下的数值		数值
齿轮级数		3
减速比		95
连续转矩		0.48 Nm
峰值转矩		0.64 Nm
峰值转矩		1 Nm
最大持续输入转速		20000 min⁻¹
最大间歇输入转速		24000 min⁻¹
最大持续输出功率		3 W
最大间歇输出功率		4.2 W
最大功效		74 %
输入轴齿轮上的最大惯量		9.87 gmm²
扭转刚度,典型值		1.7 Nm/°
空载时齿轮回差，典型值		1.2 °
不含电机的长度（L2）		24.7 mm
无电机重量（大约）		27.5 g
工作温度范围		-30 ... 120 °C
旋转方向（从输入端到输出端）		=
外壳材质		不锈钢
齿轮材质		不锈钢

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

工作区

右侧图表显示了当环境温度为22℃时，产品所允许的工作区间。

图表对比显示了输出轴端的推荐转速与可达转矩之间的对应关系。

3D-CAD 文件 ZIP

直流电机

FAULHABER GXR

系列 1627 ... GXR

碳刷换向

产品详情数据表

FAULHABER SXR

系列 1627 ... SXR

精密合金换向

产品详情数据表

FAULHABER SR

系列 1724 ... SR

精密合金换向

产品详情数据表

FAULHABER CXR

系列 1727 ... CXR

碳刷换向

产品详情数据表

系列 1741 ... CXR

碳刷换向

产品详情数据表

直流无刷电机

FAULHABER B

系列 1628 ... B

两磁极

产品详情数据表

FAULHABER BHx

系列 1645 ... BHS

两磁极

产品详情数据表

系列 1660 ... BHS

两磁极

产品详情数据表

系列 1660 ... BHT

两磁极

产品详情数据表

步进电机

FAULHABER AM

系列 AM1524

两相，24 步旋转一圈

产品详情数据表

下载

pdf

数据表

pdf

技术信息

zip

3D-CAD 文件

pdf

绝对减速比

您的选择

选定的变体

系列 16GPT 1002:1

转矩高

主要参数

齿轮级数: 4

转矩上至: 0.6 Nm

最高间歇转矩: 0.8 Nm

减速比: 1002

直径: 16 mm

长度: 29.4 mm

选定的变体

系列 16GPT 116:1

转矩高

主要参数

齿轮级数: 3

转矩上至: 0.48 Nm

最高间歇转矩: 0.64 Nm

减速比: 116

直径: 16 mm

长度: 24.7 mm

选定的变体

系列 16GPT 11:1

转矩高

主要参数

齿轮级数: 2

转矩上至: 0.34 Nm

最高间歇转矩: 0.45 Nm

减速比: 11

直径: 16 mm

长度: 20.1 mm

选定的变体

系列 16GPT 1228:1

转矩高

主要参数

齿轮级数: 4

转矩上至: 0.6 Nm

最高间歇转矩: 0.8 Nm

减速比: 1228

直径: 16 mm

长度: 29.4 mm

选定的变体

系列 16GPT 136:1

转矩高

主要参数

齿轮级数: 3

转矩上至: 0.48 Nm

最高间歇转矩: 0.64 Nm

减速比: 136

直径: 16 mm

长度: 24.7 mm

选定的变体

系列 16GPT 1437:1

转矩高

主要参数

齿轮级数: 4

转矩上至: 0.6 Nm

最高间歇转矩: 0.8 Nm

减速比: 1437

直径: 16 mm

长度: 29.4 mm

选定的变体

系列 16GPT 166:1

转矩高

主要参数

齿轮级数: 3

转矩上至: 0.48 Nm

最高间歇转矩: 0.64 Nm

减速比: 166

直径: 16 mm

长度: 24.7 mm

选定的变体

系列 16GPT 16:1

转矩高

主要参数

齿轮级数: 2

转矩上至: 0.34 Nm

最高间歇转矩: 0.45 Nm

减速比: 16

直径: 16 mm

长度: 20.1 mm

选定的变体

系列 16GPT 19:1

转矩高

主要参数

齿轮级数: 2

转矩上至: 0.34 Nm

最高间歇转矩: 0.45 Nm

减速比: 19

直径: 16 mm

长度: 20.1 mm

选定的变体

系列 16GPT 203:1

转矩高

主要参数

齿轮级数: 3

转矩上至: 0.48 Nm

最高间歇转矩: 0.64 Nm

减速比: 203

直径: 16 mm

长度: 24.7 mm

选定的变体

系列 16GPT 23:1

转矩高

主要参数

齿轮级数: 2

转矩上至: 0.34 Nm

最高间歇转矩: 0.45 Nm

减速比: 23

直径: 16 mm

长度: 20.1 mm

选定的变体

系列 16GPT 248:1

转矩高

主要参数

齿轮级数: 3

转矩上至: 0.48 Nm

最高间歇转矩: 0.64 Nm

减速比: 248

直径: 16 mm

长度: 24.7 mm

选定的变体

系列 16GPT 29:1

转矩高

主要参数

齿轮级数: 2

转矩上至: 0.34 Nm

最高间歇转矩: 0.45 Nm

减速比: 29

直径: 16 mm

长度: 20.1 mm

选定的变体

系列 16GPT 3,3:1

转矩高

主要参数

齿轮级数: 1

转矩上至: 0.09 Nm

最高间歇转矩: 0.13 Nm

减速比: 3.3

直径: 16 mm

长度: 15.4 mm

选定的变体

系列 16GPT 313:1

转矩高

主要参数

齿轮级数: 4

转矩上至: 0.6 Nm

最高间歇转矩: 0.8 Nm

减速比: 313

直径: 16 mm

长度: 29.4 mm

选定的变体

系列 16GPT 35:1

转矩高

主要参数

齿轮级数: 2

转矩上至: 0.34 Nm

最高间歇转矩: 0.45 Nm

减速比: 35

直径: 16 mm

长度: 20.1 mm

选定的变体

系列 16GPT 384:1

转矩高

主要参数

齿轮级数: 4

转矩上至: 0.6 Nm

最高间歇转矩: 0.8 Nm

减速比: 384

直径: 16 mm

长度: 29.4 mm

选定的变体

系列 16GPT 4,9:1

转矩高

主要参数

齿轮级数: 1

转矩上至: 0.09 Nm

最高间歇转矩: 0.13 Nm

减速比: 4.9

直径: 16 mm

长度: 15.4 mm

选定的变体

系列 16GPT 41:1

转矩高

主要参数

齿轮级数: 2

转矩上至: 0.34 Nm

最高间歇转矩: 0.45 Nm

减速比: 41

直径: 16 mm

长度: 20.1 mm

选定的变体

系列 16GPT 468:1

转矩高

主要参数

齿轮级数: 4

转矩上至: 0.6 Nm

最高间歇转矩: 0.8 Nm

减速比: 468

直径: 16 mm

长度: 29.4 mm

选定的变体

系列 16GPT 5,8:1

转矩高

主要参数

齿轮级数: 1

转矩上至: 0.09 Nm

最高间歇转矩: 0.13 Nm

减速比: 5.8

直径: 16 mm

长度: 15.4 mm

选定的变体

系列 16GPT 50:1

转矩高

主要参数

齿轮级数: 2

转矩上至: 0.34 Nm

最高间歇转矩: 0.45 Nm

减速比: 50

直径: 16 mm

长度: 20.1 mm

选定的变体

系列 16GPT 54:1

转矩高

主要参数

齿轮级数: 3

转矩上至: 0.48 Nm

最高间歇转矩: 0.64 Nm

减速比: 54

直径: 16 mm

长度: 24.7 mm

选定的变体

系列 16GPT 573:1

转矩高

主要参数

齿轮级数: 4

转矩上至: 0.6 Nm

最高间歇转矩: 0.8 Nm

减速比: 573

直径: 16 mm

长度: 29.4 mm

选定的变体

系列 16GPT 63:1

转矩高

主要参数

齿轮级数: 3

转矩上至: 0.48 Nm

最高间歇转矩: 0.64 Nm

减速比: 63

直径: 16 mm

长度: 24.7 mm

选定的变体

系列 16GPT 671:1

转矩高

主要参数

齿轮级数: 4

转矩上至: 0.6 Nm

最高间歇转矩: 0.8 Nm

减速比: 671

直径: 16 mm

长度: 29.4 mm

选定的变体

系列 16GPT 7,1:1

转矩高

主要参数

齿轮级数: 1

转矩上至: 0.09 Nm

最高间歇转矩: 0.13 Nm

减速比: 7.1

直径: 16 mm

长度: 15.4 mm

选定的变体

系列 16GPT 78:1

转矩高

主要参数

齿轮级数: 3

转矩上至: 0.48 Nm

最高间歇转矩: 0.64 Nm

减速比: 78

直径: 16 mm

长度: 24.7 mm

选定的变体

系列 16GPT 822:1

转矩高

主要参数

齿轮级数: 4

转矩上至: 0.6 Nm

最高间歇转矩: 0.8 Nm

减速比: 822

直径: 16 mm

长度: 29.4 mm

选定的变体

系列 16GPT 95:1

转矩高

主要参数

齿轮级数: 3

转矩上至: 0.48 Nm

最高间歇转矩: 0.64 Nm

减速比: 95

直径: 16 mm

长度: 24.7 mm

行星减速箱 系列 16GPT

转矩高

功能和网站内容

行星减速箱系列 16GPT
