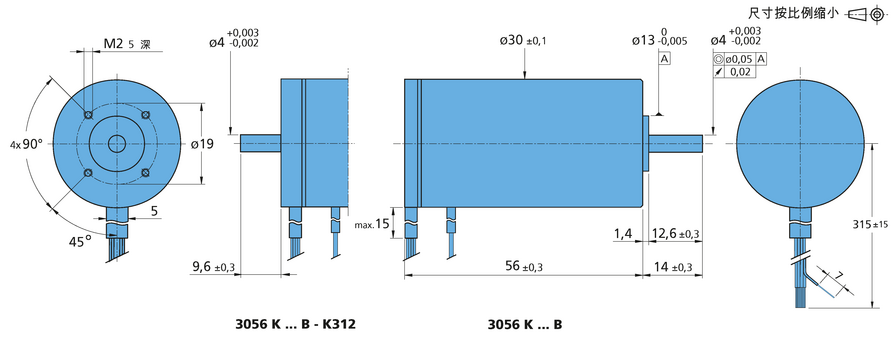

直流无刷伺服电机系列 3056 ... B

两磁极

主要参数

名义电压:

12 ... 48 V

最高额定转矩:

30 mNm

最高无负载转速:

8900 min⁻¹

最高失速转矩:

111 mNm

直径:

30 mm

长度:

56 mm

优势

高密度无铁芯FAULHABER绕组系统

可选数字或模拟霍尔传感器

极其平稳的调速控制

灵敏的定位控制

系列产品:

系列 3056K012B

U_N : 名义电压 : 12 V |M_N : 最高额定转矩 : 28.5 mNm |n₀ : 最高无负载转速 : 8800 min⁻¹ |M_H : 最高失速转矩 : 102 mNm |Ø : 直径 : 30 mm |L : 长度 : 56 mm

系列 3056K024B

U_N : 名义电压 : 24 V |M_N : 最高额定转矩 : 30 mNm |n₀ : 最高无负载转速 : 8100 min⁻¹ |M_H : 最高失速转矩 : 104 mNm |Ø : 直径 : 30 mm |L : 长度 : 56 mm

系列 3056K036B

U_N : 名义电压 : 36 V |M_N : 最高额定转矩 : 29.4 mNm |n₀ : 最高无负载转速 : 8900 min⁻¹ |M_H : 最高失速转矩 : 111 mNm |Ø : 直径 : 30 mm |L : 长度 : 56 mm

系列 3056K048B

U_N : 名义电压 : 48 V |M_N : 最高额定转矩 : 28.3 mNm |n₀ : 最高无负载转速 : 8900 min⁻¹ |M_H : 最高失速转矩 : 103 mNm |Ø : 直径 : 30 mm |L : 长度 : 56 mm

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
端电阻，相间	R	1.5 Ω
最大功效	η_max.	76 %
空载转速	n₀	8800 min⁻¹
空载电流	I₀	0.128 A
堵转转矩	M_H	102 mNm
摩擦转矩，静态	C₀	0.81 mNm
摩擦转矩，动态	C_V	9.5 ·10⁻⁵ mNm/min⁻¹
转速常数	k_n	742 min⁻¹/V
反电动势常数	k_E	1.35 mV/min⁻¹
转矩常数	k_M	12.9 mNm/A
电流常数	k_I	0.078 A/mNm
转速/转矩斜率	Δn/ΔM	87 min⁻¹/mNm
相电感	L	160 µH
机械时间常数	τ_m	13.6 ms
转子转动惯量	J	15 gcm²
最大角加速度	α_max.	68 ·10³rad/s²
热阻	R_th1/R_th2	2.2 / 7.9 K/W
热时间常数	τ_w1/τ_w2	11.7 / 650 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		192 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	35000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
端电阻，相间	R	6.4 Ω
最大功效	η_max.	77 %
空载转速	n₀	8100 min⁻¹
空载电流	I₀	0.057 A
堵转转矩	M_H	104 mNm
摩擦转矩，静态	C₀	0.81 mNm
摩擦转矩，动态	C_V	9.5 ·10⁻⁵ mNm/min⁻¹
转速常数	k_n	343 min⁻¹/V
反电动势常数	k_E	2.91 mV/min⁻¹
转矩常数	k_M	27.8 mNm/A
电流常数	k_I	0.036 A/mNm
转速/转矩斜率	Δn/ΔM	79 min⁻¹/mNm
相电感	L	740 µH
机械时间常数	τ_m	12.4 ms
转子转动惯量	J	15 gcm²
最大角加速度	α_max.	69 ·10³rad/s²
热阻	R_th1/R_th2	2.2 / 7.9 K/W
热时间常数	τ_w1/τ_w2	11.7 / 650 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		192 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	35000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	36 V
端电阻，相间	R	12.3 Ω
最大功效	η_max.	77 %
空载转速	n₀	8900 min⁻¹
空载电流	I₀	0.044 A
堵转转矩	M_H	111 mNm
摩擦转矩，静态	C₀	0.81 mNm
摩擦转矩，动态	C_V	9.5 ·10⁻⁵ mNm/min⁻¹
转速常数	k_n	251 min⁻¹/V
反电动势常数	k_E	3.99 mV/min⁻¹
转矩常数	k_M	38.1 mNm/A
电流常数	k_I	0.026 A/mNm
转速/转矩斜率	Δn/ΔM	81 min⁻¹/mNm
相电感	L	1400 µH
机械时间常数	τ_m	12.7 ms
转子转动惯量	J	15 gcm²
最大角加速度	α_max.	74 ·10³rad/s²
热阻	R_th1/R_th2	2.2 / 7.9 K/W
热时间常数	τ_w1/τ_w2	11.7 / 650 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		192 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	35000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	48 V
端电阻，相间	R	23.6 Ω
最大功效	η_max.	76 %
空载转速	n₀	8900 min⁻¹
空载电流	I₀	0.033 A
堵转转矩	M_H	103 mNm
摩擦转矩，静态	C₀	0.81 mNm
摩擦转矩，动态	C_V	9.5 ·10⁻⁵ mNm/min⁻¹
转速常数	k_n	188 min⁻¹/V
反电动势常数	k_E	5.32 mV/min⁻¹
转矩常数	k_M	50.8 mNm/A
电流常数	k_I	0.02 A/mNm
转速/转矩斜率	Δn/ΔM	87 min⁻¹/mNm
相电感	L	2600 µH
机械时间常数	τ_m	13.7 ms
转子转动惯量	J	15 gcm²
最大角加速度	α_max.	68 ·10³rad/s²
热阻	R_th1/R_th2	2.2 / 7.9 K/W
热时间常数	τ_w1/τ_w2	11.7 / 650 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		192 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	35000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
端电阻，相间	R	1.5 Ω
最大功效	η_max.	76 %
空载转速	n₀	8800 min⁻¹
空载电流	I₀	0.128 A
堵转转矩	M_H	102 mNm
摩擦转矩，静态	C₀	0.81 mNm
摩擦转矩，动态	C_V	9.5 ·10⁻⁵ mNm/min⁻¹
转速常数	k_n	742 min⁻¹/V
反电动势常数	k_E	1.35 mV/min⁻¹
转矩常数	k_M	12.9 mNm/A
电流常数	k_I	0.078 A/mNm
转速/转矩斜率	Δn/ΔM	87 min⁻¹/mNm
相电感	L	160 µH
机械时间常数	τ_m	13.6 ms
转子转动惯量	J	15 gcm²
最大角加速度	α_max.	68 ·10³rad/s²
热阻	R_th1/R_th2	2.2 / 7.9 K/W
热时间常数	τ_w1/τ_w2	11.7 / 650 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		192 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	35000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
端电阻，相间	R	6.4 Ω
最大功效	η_max.	77 %
空载转速	n₀	8100 min⁻¹
空载电流	I₀	0.057 A
堵转转矩	M_H	104 mNm
摩擦转矩，静态	C₀	0.81 mNm
摩擦转矩，动态	C_V	9.5 ·10⁻⁵ mNm/min⁻¹
转速常数	k_n	343 min⁻¹/V
反电动势常数	k_E	2.91 mV/min⁻¹
转矩常数	k_M	27.8 mNm/A
电流常数	k_I	0.036 A/mNm
转速/转矩斜率	Δn/ΔM	79 min⁻¹/mNm
相电感	L	740 µH
机械时间常数	τ_m	12.4 ms
转子转动惯量	J	15 gcm²
最大角加速度	α_max.	69 ·10³rad/s²
热阻	R_th1/R_th2	2.2 / 7.9 K/W
热时间常数	τ_w1/τ_w2	11.7 / 650 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		192 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	35000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	36 V
端电阻，相间	R	12.3 Ω
最大功效	η_max.	77 %
空载转速	n₀	8900 min⁻¹
空载电流	I₀	0.044 A
堵转转矩	M_H	111 mNm
摩擦转矩，静态	C₀	0.81 mNm
摩擦转矩，动态	C_V	9.5 ·10⁻⁵ mNm/min⁻¹
转速常数	k_n	251 min⁻¹/V
反电动势常数	k_E	3.99 mV/min⁻¹
转矩常数	k_M	38.1 mNm/A
电流常数	k_I	0.026 A/mNm
转速/转矩斜率	Δn/ΔM	81 min⁻¹/mNm
相电感	L	1400 µH
机械时间常数	τ_m	12.7 ms
转子转动惯量	J	15 gcm²
最大角加速度	α_max.	74 ·10³rad/s²
热阻	R_th1/R_th2	2.2 / 7.9 K/W
热时间常数	τ_w1/τ_w2	11.7 / 650 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		192 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	35000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	48 V
端电阻，相间	R	23.6 Ω
最大功效	η_max.	76 %
空载转速	n₀	8900 min⁻¹
空载电流	I₀	0.033 A
堵转转矩	M_H	103 mNm
摩擦转矩，静态	C₀	0.81 mNm
摩擦转矩，动态	C_V	9.5 ·10⁻⁵ mNm/min⁻¹
转速常数	k_n	188 min⁻¹/V
反电动势常数	k_E	5.32 mV/min⁻¹
转矩常数	k_M	50.8 mNm/A
电流常数	k_I	0.02 A/mNm
转速/转矩斜率	Δn/ΔM	87 min⁻¹/mNm
相电感	L	2600 µH
机械时间常数	τ_m	13.7 ms
转子转动惯量	J	15 gcm²
最大角加速度	α_max.	68 ·10³rad/s²
热阻	R_th1/R_th2	2.2 / 7.9 K/W
热时间常数	τ_w1/τ_w2	11.7 / 650 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		192 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	35000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

工作区

在标称电压 12 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 24 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 36 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 48 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线
