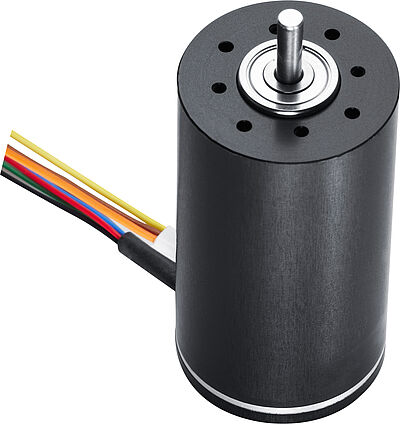

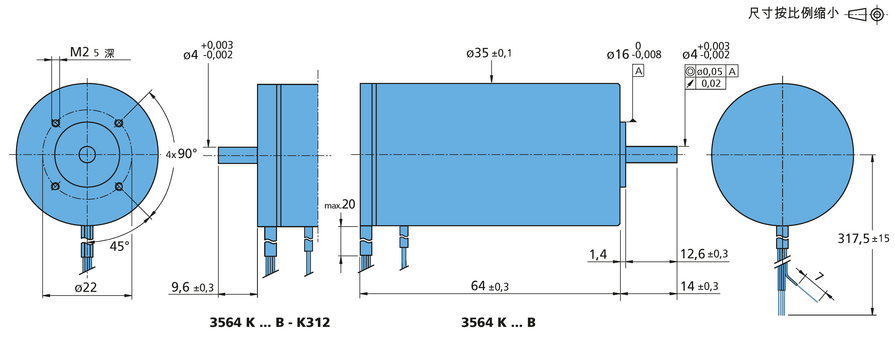

直流无刷伺服电机系列 3564 ... B

两磁极

主要参数

名义电压:

12 ... 48 V

最高额定转矩:

56.2 mNm

最高无负载转速:

12800 min⁻¹

最高失速转矩:

432 mNm

直径:

35 mm

长度:

64 mm

优势

高密度无铁芯FAULHABER绕组系统

可选数字或模拟霍尔传感器

极其平稳的调速控制

灵敏的定位控制

系列产品:

系列 3564K012B

U_N : 名义电压 : 12 V |M_N : 最高额定转矩 : 56.2 mNm |n₀ : 最高无负载转速 : 8300 min⁻¹ |M_H : 最高失速转矩 : 293 mNm |Ø : 直径 : 35 mm |L : 长度 : 64 mm

系列 3564K024B

U_N : 名义电压 : 24 V |M_N : 最高额定转矩 : 55.3 mNm |n₀ : 最高无负载转速 : 11500 min⁻¹ |M_H : 最高失速转矩 : 432 mNm |Ø : 直径 : 35 mm |L : 长度 : 64 mm

系列 3564K036B

U_N : 名义电压 : 36 V |M_N : 最高额定转矩 : 53.5 mNm |n₀ : 最高无负载转速 : 11600 min⁻¹ |M_H : 最高失速转矩 : 408 mNm |Ø : 直径 : 35 mm |L : 长度 : 64 mm

系列 3564K048B

U_N : 名义电压 : 48 V |M_N : 最高额定转矩 : 50.4 mNm |n₀ : 最高无负载转速 : 12800 min⁻¹ |M_H : 最高失速转矩 : 418 mNm |Ø : 直径 : 35 mm |L : 长度 : 64 mm

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
端电阻，相间	R	0.56 Ω
最大功效	η_max.	82 %
空载转速	n₀	8300 min⁻¹
空载电流	I₀	0.198 A
堵转转矩	M_H	293 mNm
摩擦转矩，静态	C₀	1.2 mNm
摩擦转矩，动态	C_V	1.8 ·10⁻⁴ mNm/min⁻¹
转速常数	k_n	696 min⁻¹/V
反电动势常数	k_E	1.44 mV/min⁻¹
转矩常数	k_M	13.7 mNm/A
电流常数	k_I	0.073 A/mNm
转速/转矩斜率	Δn/ΔM	28 min⁻¹/mNm
相电感	L	90 µH
机械时间常数	τ_m	10.4 ms
转子转动惯量	J	34.9 gcm²
最大角加速度	α_max.	84 ·10³rad/s²
热阻	R_th1/R_th2	1.6 / 6.2 K/W
热时间常数	τ_w1/τ_w2	15.4 / 820 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		311 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	29000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
端电阻，相间	R	1.1 Ω
最大功效	η_max.	83 %
空载转速	n₀	11500 min⁻¹
空载电流	I₀	0.166 A
堵转转矩	M_H	432 mNm
摩擦转矩，静态	C₀	1.2 mNm
摩擦转矩，动态	C_V	1.8 ·10⁻⁴ mNm/min⁻¹
转速常数	k_n	481 min⁻¹/V
反电动势常数	k_E	2.08 mV/min⁻¹
转矩常数	k_M	19.9 mNm/A
电流常数	k_I	0.05 A/mNm
转速/转矩斜率	Δn/ΔM	27 min⁻¹/mNm
相电感	L	190 µH
机械时间常数	τ_m	9.7 ms
转子转动惯量	J	34.9 gcm²
最大角加速度	α_max.	124 ·10³rad/s²
热阻	R_th1/R_th2	1.6 / 6.2 K/W
热时间常数	τ_w1/τ_w2	15.4 / 820 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		311 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	29000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	36 V
端电阻，相间	R	2.61 Ω
最大功效	η_max.	83 %
空载转速	n₀	11600 min⁻¹
空载电流	I₀	0.112 A
堵转转矩	M_H	408 mNm
摩擦转矩，静态	C₀	1.2 mNm
摩擦转矩，动态	C_V	1.8 ·10⁻⁴ mNm/min⁻¹
转速常数	k_n	323 min⁻¹/V
反电动势常数	k_E	3.1 mV/min⁻¹
转矩常数	k_M	29.6 mNm/A
电流常数	k_I	0.034 A/mNm
转速/转矩斜率	Δn/ΔM	28 min⁻¹/mNm
相电感	L	410 µH
机械时间常数	τ_m	10.4 ms
转子转动惯量	J	34.9 gcm²
最大角加速度	α_max.	117 ·10³rad/s²
热阻	R_th1/R_th2	1.6 / 6.2 K/W
热时间常数	τ_w1/τ_w2	15.4 / 820 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		311 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	29000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	48 V
端电阻，相间	R	4.1 Ω
最大功效	η_max.	83 %
空载转速	n₀	12800 min⁻¹
空载电流	I₀	0.099 A
堵转转矩	M_H	418 mNm
摩擦转矩，静态	C₀	1.2 mNm
摩擦转矩，动态	C_V	1.8 ·10⁻⁴ mNm/min⁻¹
转速常数	k_n	266 min⁻¹/V
反电动势常数	k_E	3.75 mV/min⁻¹
转矩常数	k_M	35.8 mNm/A
电流常数	k_I	0.028 A/mNm
转速/转矩斜率	Δn/ΔM	31 min⁻¹/mNm
相电感	L	640 µH
机械时间常数	τ_m	11.1 ms
转子转动惯量	J	34.9 gcm²
最大角加速度	α_max.	120 ·10³rad/s²
热阻	R_th1/R_th2	1.6 / 6.2 K/W
热时间常数	τ_w1/τ_w2	15.4 / 820 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		311 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	29000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
端电阻，相间	R	0.56 Ω
最大功效	η_max.	82 %
空载转速	n₀	8300 min⁻¹
空载电流	I₀	0.198 A
堵转转矩	M_H	293 mNm
摩擦转矩，静态	C₀	1.2 mNm
摩擦转矩，动态	C_V	1.8 ·10⁻⁴ mNm/min⁻¹
转速常数	k_n	696 min⁻¹/V
反电动势常数	k_E	1.44 mV/min⁻¹
转矩常数	k_M	13.7 mNm/A
电流常数	k_I	0.073 A/mNm
转速/转矩斜率	Δn/ΔM	28 min⁻¹/mNm
相电感	L	90 µH
机械时间常数	τ_m	10.4 ms
转子转动惯量	J	34.9 gcm²
最大角加速度	α_max.	84 ·10³rad/s²
热阻	R_th1/R_th2	1.6 / 6.2 K/W
热时间常数	τ_w1/τ_w2	15.4 / 820 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		311 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	29000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
端电阻，相间	R	1.1 Ω
最大功效	η_max.	83 %
空载转速	n₀	11500 min⁻¹
空载电流	I₀	0.166 A
堵转转矩	M_H	432 mNm
摩擦转矩，静态	C₀	1.2 mNm
摩擦转矩，动态	C_V	1.8 ·10⁻⁴ mNm/min⁻¹
转速常数	k_n	481 min⁻¹/V
反电动势常数	k_E	2.08 mV/min⁻¹
转矩常数	k_M	19.9 mNm/A
电流常数	k_I	0.05 A/mNm
转速/转矩斜率	Δn/ΔM	27 min⁻¹/mNm
相电感	L	190 µH
机械时间常数	τ_m	9.7 ms
转子转动惯量	J	34.9 gcm²
最大角加速度	α_max.	124 ·10³rad/s²
热阻	R_th1/R_th2	1.6 / 6.2 K/W
热时间常数	τ_w1/τ_w2	15.4 / 820 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		311 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	29000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	36 V
端电阻，相间	R	2.61 Ω
最大功效	η_max.	83 %
空载转速	n₀	11600 min⁻¹
空载电流	I₀	0.112 A
堵转转矩	M_H	408 mNm
摩擦转矩，静态	C₀	1.2 mNm
摩擦转矩，动态	C_V	1.8 ·10⁻⁴ mNm/min⁻¹
转速常数	k_n	323 min⁻¹/V
反电动势常数	k_E	3.1 mV/min⁻¹
转矩常数	k_M	29.6 mNm/A
电流常数	k_I	0.034 A/mNm
转速/转矩斜率	Δn/ΔM	28 min⁻¹/mNm
相电感	L	410 µH
机械时间常数	τ_m	10.4 ms
转子转动惯量	J	34.9 gcm²
最大角加速度	α_max.	117 ·10³rad/s²
热阻	R_th1/R_th2	1.6 / 6.2 K/W
热时间常数	τ_w1/τ_w2	15.4 / 820 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		311 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	29000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

Values at 22° and nominal voltage		Value
名义电压	U_N	48 V
端电阻，相间	R	4.1 Ω
最大功效	η_max.	83 %
空载转速	n₀	12800 min⁻¹
空载电流	I₀	0.099 A
堵转转矩	M_H	418 mNm
摩擦转矩，静态	C₀	1.2 mNm
摩擦转矩，动态	C_V	1.8 ·10⁻⁴ mNm/min⁻¹
转速常数	k_n	266 min⁻¹/V
反电动势常数	k_E	3.75 mV/min⁻¹
转矩常数	k_M	35.8 mNm/A
电流常数	k_I	0.028 A/mNm
转速/转矩斜率	Δn/ΔM	31 min⁻¹/mNm
相电感	L	640 µH
机械时间常数	τ_m	11.1 ms
转子转动惯量	J	34.9 gcm²
最大角加速度	α_max.	120 ·10³rad/s²
热阻	R_th1/R_th2	1.6 / 6.2 K/W
热时间常数	τ_w1/τ_w2	15.4 / 820 s
工作温度范围		-30 ... 125 °C
– 线圈最高允许温度		125 °C
外壳材质		铝，表面黑色阳极化处理
重量		311 g
旋转方向		由驱动器控制，正反向运动
转速可达	n_max.	29000 min⁻¹
磁极对数		1
霍尔传感器		数字
磁钢材料		SmCo

工作区

在标称电压 12 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 24 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 36 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 48 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线
