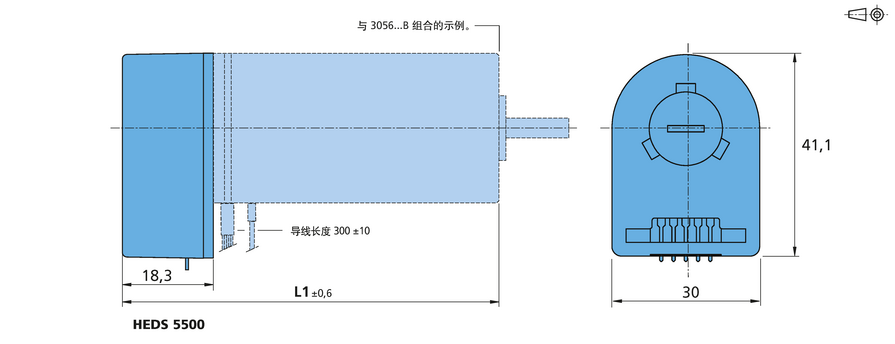

编码器系列 HEDS 5500

光电式编码器, 数字信号输出, 双通道, 100 - 500线

主要参数

编码器通道:

2

工作温度范围:

-40 ... 100 °C

优势

高信号质量和高准确度

不同分辨率

系列产品:

22° 和额定电压下的数值		数值
每圈线数	N	500
频响上限（截止频率）	f	100 kHz
输出信号，方波		2
电源电压	U_DD	5 ... 4.5 ... 5.5 V
工作电流，典型值	I_DD	17 mA
脉冲宽度	P	18045 °e
A、B通道相位差	Φ	9020 °e
逻辑状态宽度	S	9045 °e
信号周期	C	3605.5 °e
信号上升/下降沿最大时间(CLOAD = - pF)	tr/tf	0.25 / 0.25 µs
码盘转动惯量	J	0.6 gcm²
工作温度范围		-40 ... 100 °C

22° 和额定电压下的数值		数值
每圈线数	N	100
频响上限（截止频率）	f	100 kHz
输出信号，方波		2
电源电压	U_DD	5 ... 4.5 ... 5.5 V
工作电流，典型值	I_DD	17 mA
脉冲宽度	P	18045 °e
A、B通道相位差	Φ	9020 °e
逻辑状态宽度	S	9045 °e
信号周期	C	3605.5 °e
信号上升/下降沿最大时间(CLOAD = - pF)	tr/tf	0.25 / 0.25 µs
码盘转动惯量	J	0.6 gcm²
工作温度范围		-40 ... 100 °C

直流无刷电机

FAULHABER B

2036 ... B 系列的FAULHABER

系列 2036 ... B

两磁极

产品详情数据表

系列 2057 ... B

两磁极

产品详情数据表

2444 ... B 系列的FAULHABER

系列 2444 ... B

两磁极

产品详情数据表

3056 ... B 系列的FAULHABER

系列 3056 ... B

两磁极

产品详情数据表

3564 ... B 系列的FAULHABER

系列 3564 ... B

两磁极

产品详情数据表

4490 ... B 系列的FAULHABER

系列 4490 ... B

两磁极

产品详情数据表

4490 ... BS 系列的FAULHABER

系列 4490 ... BS

两磁极

产品详情数据表

配件

接插板和电缆

Cables and Accessories 系列的FAULHABER

系列 Cables and Accessories

-

产品详情数据表

下载

pdf

数据表

pdf

技术信息

pdf

矩阵配件

Application note

pdf

AN 136 - Block Commutation - with Digital Hall Sensors - with Absolute Encoder

pdf

AN 144 - Quadraturschnittstelle

pdf

AN 147 - Definition of the encoder signal criteria

pdf

AN 162 - Analog Hall Sensors

pdf

AN 163 - Digital Hall Sensors

您的选择

选定的变体

系列 HEDS 5500 A

光电式编码器, 数字信号输出, 双通道, 100 - 500线

主要参数

编码器通道: 2

工作温度范围: -40 ... 100 °C

选定的变体

系列 HEDS 5500 C

光电式编码器, 数字信号输出, 双通道, 100 - 500线

主要参数

编码器通道: 2

工作温度范围: -40 ... 100 °C
