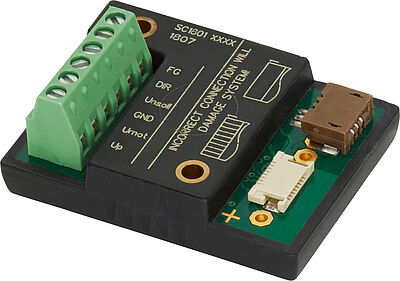

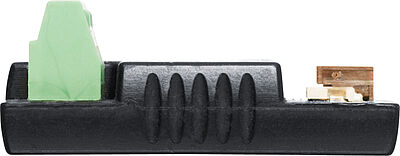

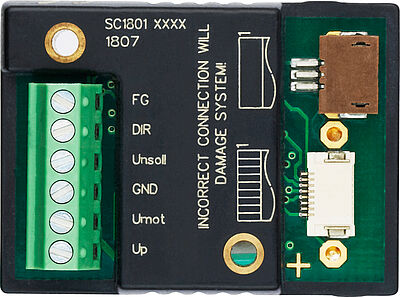

调速驱动器系列 SC 1801 F

PWM 输出，两象限控制
驱动参数通过计算机配置

主要参数

电源电压:

4 ... 18 V DC

最大连续输出电流:

1 A

最大峰值输出电流:

2 A

优势

结构紧凑

灵活的重新配置能力

接线最为精简

使用“FAULHABER 运动管理器”软件和 USB 接口适配器设定参数

丰富的配件

系列产品:

Values at 22° and nominal voltage		Value
驱动器供电电压	U_P	4 ... 18 V DC
电机供电电压	U_mot	1.8 ... 18 V DC
PWM 开关频率	f_PWM	96 kHz
驱动器电路效率	η	95 %
最大连续输出电流	I_cont	1 A
最大峰值输出电流	I_max	2 A
驱动电路待机电流	l_el	0.018 A
工作温度范围		-25 ... 60 °C
外壳材质		Hotmelt
重量		10 g

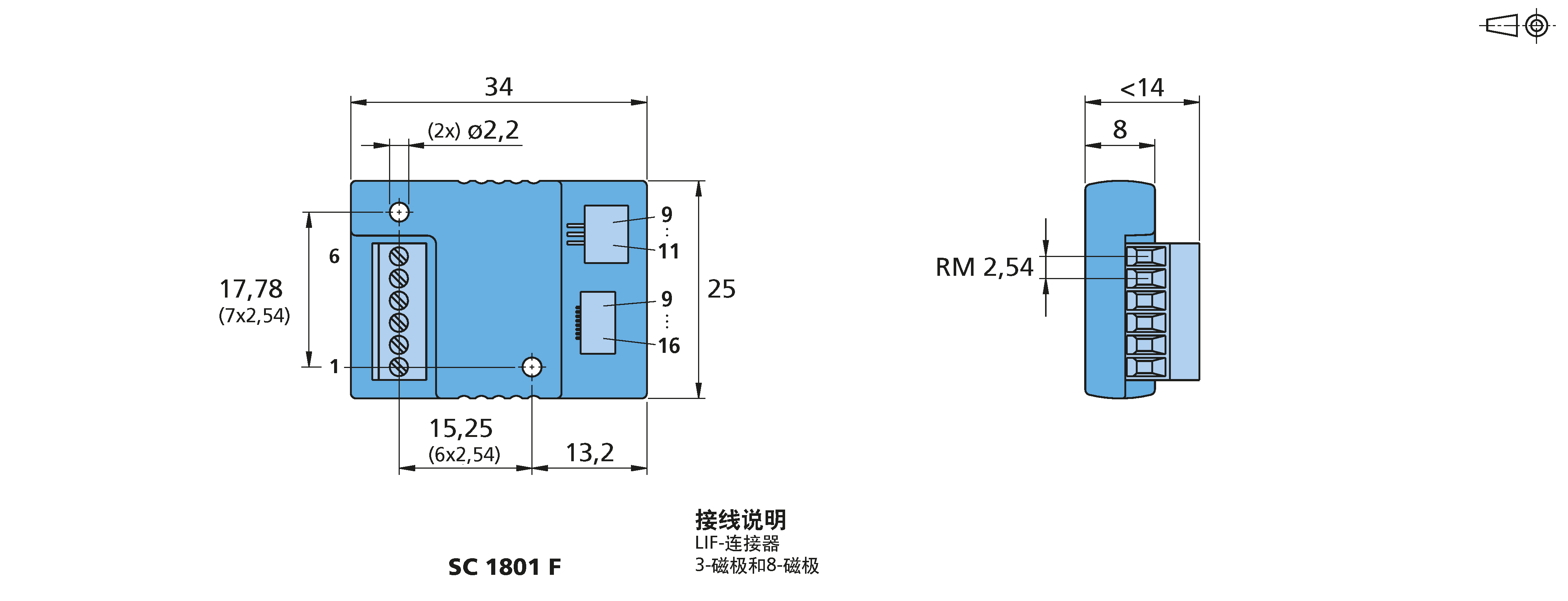

3D-CAD 文件 ZIP

直流无刷电机

FAULHABER B-Micro

0308 ... B 系列的FAULHABER

系列 0308 ... B

两磁极,无传感器

产品详情数据表

0515 ... B 系列的FAULHABER

系列 0515 ... B

两磁极,无传感器

产品详情数据表

FAULHABER B

0620 ... B 系列的FAULHABER

系列 0620 ... B

两磁极

产品详情数据表

配件

接插板和电缆

6501.00083 系列的FAULHABER

系列 6501.00083

SC » 0620...B 电机接插板

产品详情数据表

6501.00084 系列的FAULHABER

系列 6501.00084

MC V2.5, SC » IE2, IEH2 编码器接插板

产品详情数据表

6501.00085 系列的FAULHABER

系列 6501.00085

MC V2.5, SC » BX4 电机适配器（霍尔传感器）

产品详情数据表

6501.00088 系列的FAULHABER

系列 6501.00088

编程扩展板

产品详情数据表

6501.00097 系列的FAULHABER

系列 6501.00097

USB 编程板

产品详情数据表

6501.00143 系列的FAULHABER

系列 6501.00143

MC V2.5, SC » IE2, IEH2 编码器接插板

产品详情数据表

6501.00144 系列的FAULHABER

系列 6501.00144

MC V2.5, SC » PA2 编码器接插板

产品详情数据表

6501.00145 系列的FAULHABER

系列 6501.00145

MC V2.5, SC » HXM3 编码器接插板

产品详情数据表

6501.00146 系列的FAULHABER

系列 6501.00146

MC V2.5, SC » HEM3 编码器接插板

产品详情数据表

6501.00193 系列的FAULHABER

系列 6501.00193

MC V2.5, SC » IE3, IEH3, IER3, IERS3 编码器接插板

产品详情数据表

6501.00385 系列的FAULHABER

系列 6501.00385

SC » IEP3 编码器接插板

产品详情数据表

Cables and Accessories 系列的FAULHABER

系列 Cables and Accessories

-

产品详情数据表

下载

pdf

数据表

pdf

技术信息

pdf

矩阵配件

pdf

操作手册

zip

3D-CAD 文件

软件

FAULHABER Motion Manager

运行和调试

Application note

pdf

AN 132 - Speed Controller für Motoren mit analogen Hallsensoren

pdf

AN 177 - Datasheet operating points of Speed Controller Systems

pdf

AN 178 - Reduction of PWM motor power losses using additional inductances

pdf

AN 183 - Equivalent DC-current in FAULHABER SC and MC

Declarations of Conformity

pdf

EG-00036-001 - SC1801F, SC1801P, SC1801S

Declarations of Incorporation

pdf

EG-00037-001 - SC1801F, SC1801P, SC1801S

您的选择

选定的变体

系列 SC 1801 F

PWM 输出，两象限控制
驱动参数通过计算机配置

主要参数

电源电压: 4 ... 18 V DC

最大连续输出电流: 1 A

最大峰值输出电流: 2 A
