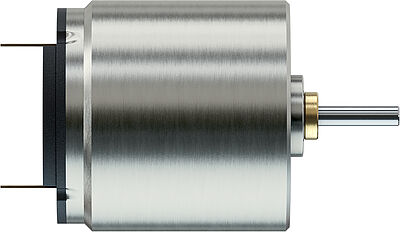

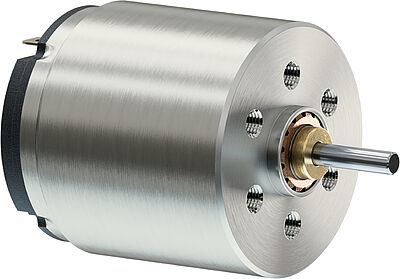

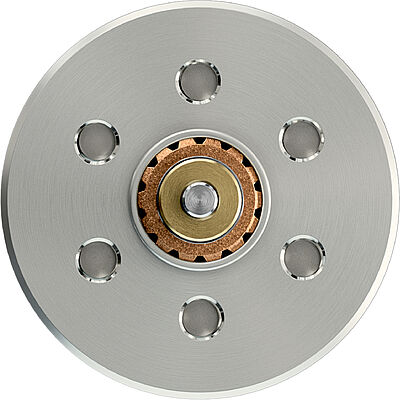

直流微电机系列 1717 ... SR

Precious Metal Commutation

主要参数

名义电压:

3 ... 24 V

最高额定转矩:

1.86 mNm

最高无负载转速:

14100 min⁻¹

最高失速转矩:

5.35 mNm

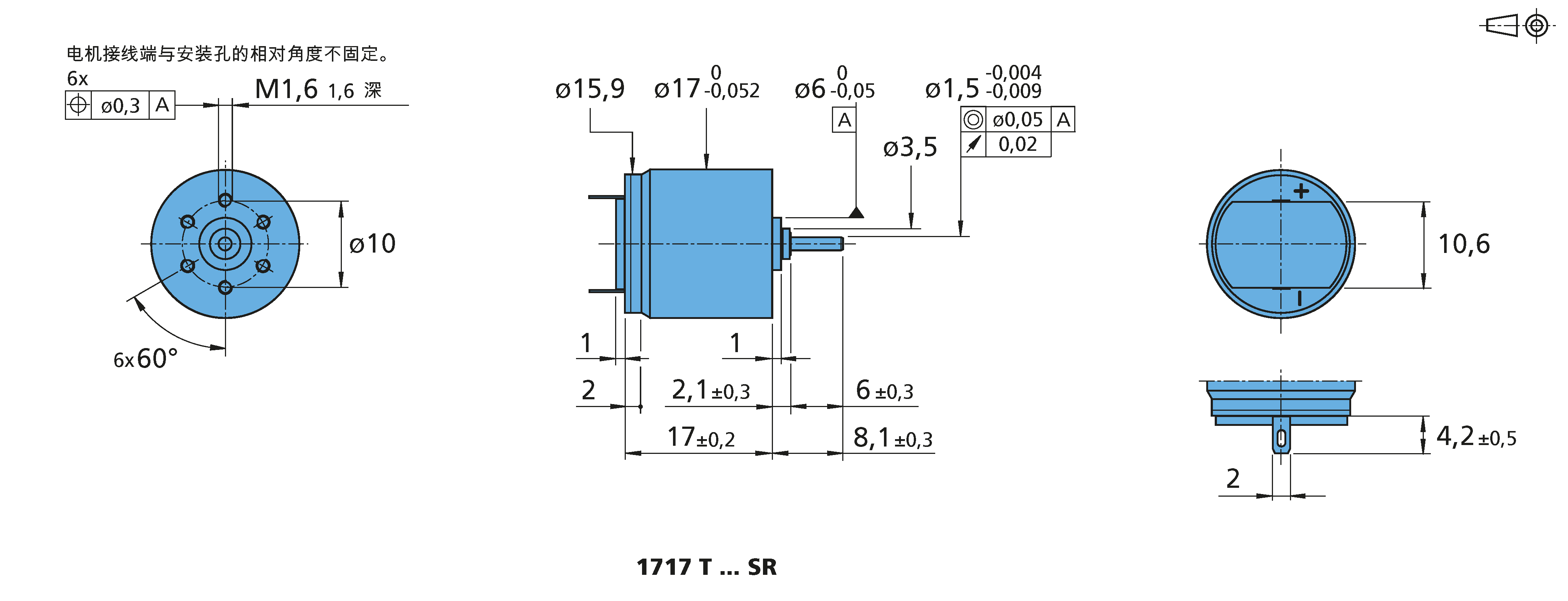

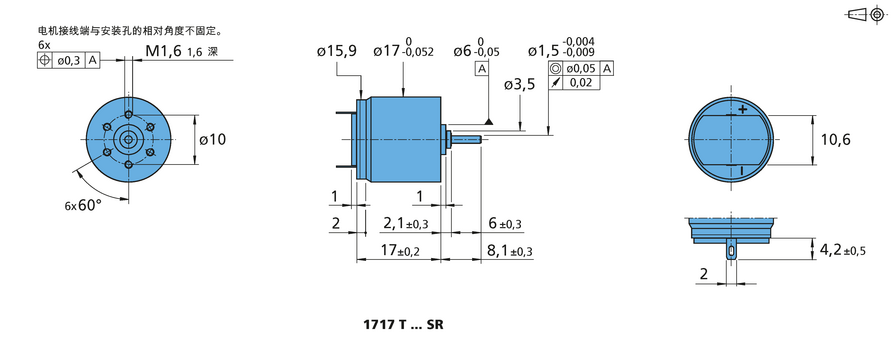

直径:

17 mm

长度:

17 mm

优势

强力稀土磁体

工作温度范围大：-30°C至+85°C（可选+125°C）

带有耐腐蚀涂层的全钢外壳

无齿槽转矩，高动态，精确的调速控制

低功耗 - 低启动电压

极其紧凑、轻量化的设计，可带内置编码器

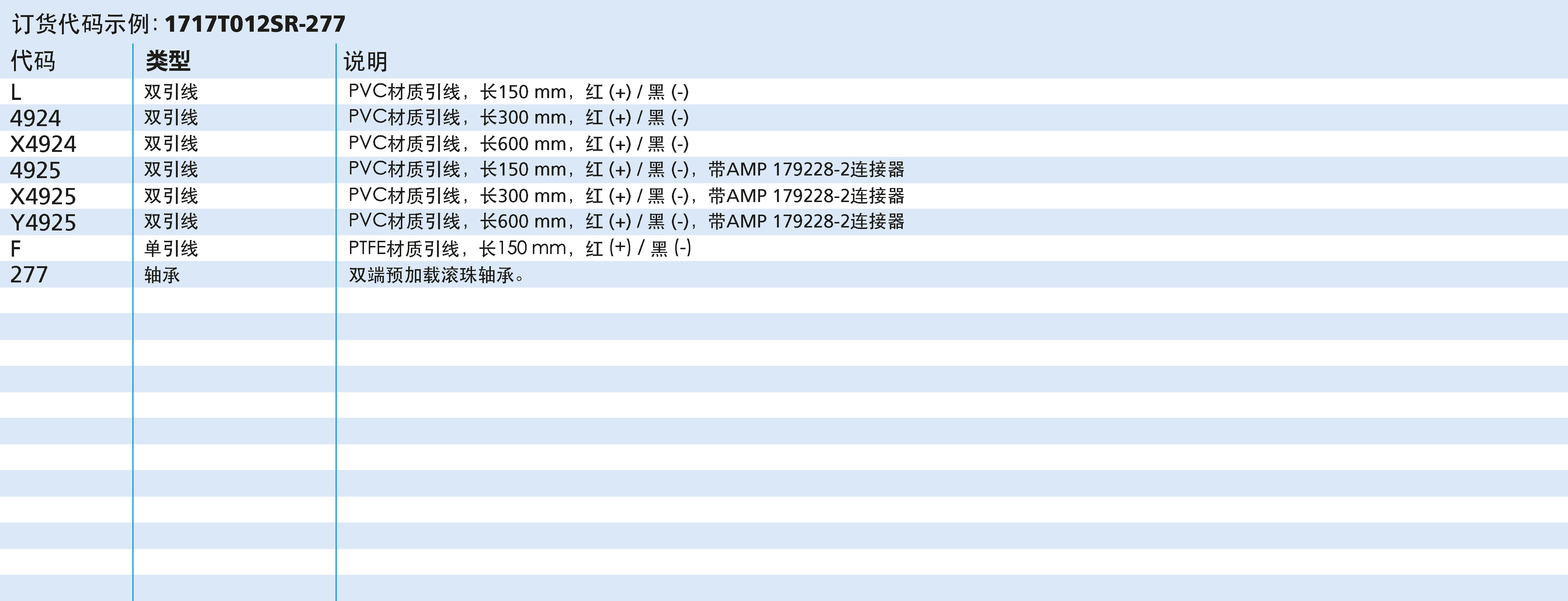

系列产品:

系列 1717T003SR

U_N : 名义电压 : 3 V |M_N : 最高额定转矩 : 1.16 mNm |n₀ : 最高无负载转速 : 14100 min⁻¹ |M_H : 最高失速转矩 : 5.35 mNm |Ø : 直径 : 17 mm |L : 长度 : 17 mm

系列 1717T006SR

U_N : 名义电压 : 6 V |M_N : 最高额定转矩 : 1.84 mNm |n₀ : 最高无负载转速 : 14100 min⁻¹ |M_H : 最高失速转矩 : 5.33 mNm |Ø : 直径 : 17 mm |L : 长度 : 17 mm

系列 1717T012SR

U_N : 名义电压 : 12 V |M_N : 最高额定转矩 : 1.84 mNm |n₀ : 最高无负载转速 : 14100 min⁻¹ |M_H : 最高失速转矩 : 5.35 mNm |Ø : 直径 : 17 mm |L : 长度 : 17 mm

系列 1717T018SR

U_N : 名义电压 : 18 V |M_N : 最高额定转矩 : 1.86 mNm |n₀ : 最高无负载转速 : 12300 min⁻¹ |M_H : 最高失速转矩 : 4.67 mNm |Ø : 直径 : 17 mm |L : 长度 : 17 mm

系列 1717T024SR

U_N : 名义电压 : 24 V |M_N : 最高额定转矩 : 1.85 mNm |n₀ : 最高无负载转速 : 14100 min⁻¹ |M_H : 最高失速转矩 : 5.34 mNm |Ø : 直径 : 17 mm |L : 长度 : 17 mm

Values at 22° and nominal voltage		Value
名义电压	U_N	3 V
电枢电阻	R	1.07 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0918 A
堵转转矩	M_H	5.35 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	4820 min⁻¹/V
反电动势常数	k_E	0.207 mV/min⁻¹
转矩常数	k_M	1.98 mNm/A
电流常数	k_I	0.505 A/mNm
转速/转矩斜率	Δn/ΔM	2610 min⁻¹/mNm
转子电感	L	16.4 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	3 V
电枢电阻	R	1.07 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0918 A
堵转转矩	M_H	5.35 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	4820 min⁻¹/V
反电动势常数	k_E	0.207 mV/min⁻¹
转矩常数	k_M	1.98 mNm/A
电流常数	k_I	0.505 A/mNm
转速/转矩斜率	Δn/ΔM	2610 min⁻¹/mNm
转子电感	L	16.4 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	3 V
电枢电阻	R	1.07 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0918 A
堵转转矩	M_H	5.35 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	4820 min⁻¹/V
反电动势常数	k_E	0.207 mV/min⁻¹
转矩常数	k_M	1.98 mNm/A
电流常数	k_I	0.505 A/mNm
转速/转矩斜率	Δn/ΔM	2610 min⁻¹/mNm
转子电感	L	16.4 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	3 V
电枢电阻	R	1.07 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0918 A
堵转转矩	M_H	5.35 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	4820 min⁻¹/V
反电动势常数	k_E	0.207 mV/min⁻¹
转矩常数	k_M	1.98 mNm/A
电流常数	k_I	0.505 A/mNm
转速/转矩斜率	Δn/ΔM	2610 min⁻¹/mNm
转子电感	L	16.4 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	6 V
电枢电阻	R	4.31 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0459 A
堵转转矩	M_H	5.33 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	2410 min⁻¹/V
反电动势常数	k_E	0.414 mV/min⁻¹
转矩常数	k_M	3.96 mNm/A
电流常数	k_I	0.253 A/mNm
转速/转矩斜率	Δn/ΔM	2630 min⁻¹/mNm
转子电感	L	65.6 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.58 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	6 V
电枢电阻	R	4.31 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0459 A
堵转转矩	M_H	5.33 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	2410 min⁻¹/V
反电动势常数	k_E	0.414 mV/min⁻¹
转矩常数	k_M	3.96 mNm/A
电流常数	k_I	0.253 A/mNm
转速/转矩斜率	Δn/ΔM	2630 min⁻¹/mNm
转子电感	L	65.6 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.58 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	6 V
电枢电阻	R	4.31 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0459 A
堵转转矩	M_H	5.33 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	2410 min⁻¹/V
反电动势常数	k_E	0.414 mV/min⁻¹
转矩常数	k_M	3.96 mNm/A
电流常数	k_I	0.253 A/mNm
转速/转矩斜率	Δn/ΔM	2630 min⁻¹/mNm
转子电感	L	65.6 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.58 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	6 V
电枢电阻	R	4.31 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0459 A
堵转转矩	M_H	5.33 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	2410 min⁻¹/V
反电动势常数	k_E	0.414 mV/min⁻¹
转矩常数	k_M	3.96 mNm/A
电流常数	k_I	0.253 A/mNm
转速/转矩斜率	Δn/ΔM	2630 min⁻¹/mNm
转子电感	L	65.6 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.58 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
电枢电阻	R	17.2 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0229 A
堵转转矩	M_H	5.35 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	1210 min⁻¹/V
反电动势常数	k_E	0.829 mV/min⁻¹
转矩常数	k_M	7.92 mNm/A
电流常数	k_I	0.126 A/mNm
转速/转矩斜率	Δn/ΔM	2620 min⁻¹/mNm
转子电感	L	263 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
电枢电阻	R	17.2 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0229 A
堵转转矩	M_H	5.35 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	1210 min⁻¹/V
反电动势常数	k_E	0.829 mV/min⁻¹
转矩常数	k_M	7.92 mNm/A
电流常数	k_I	0.126 A/mNm
转速/转矩斜率	Δn/ΔM	2620 min⁻¹/mNm
转子电感	L	263 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
电枢电阻	R	17.2 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0229 A
堵转转矩	M_H	5.35 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	1210 min⁻¹/V
反电动势常数	k_E	0.829 mV/min⁻¹
转矩常数	k_M	7.92 mNm/A
电流常数	k_I	0.126 A/mNm
转速/转矩斜率	Δn/ΔM	2620 min⁻¹/mNm
转子电感	L	263 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	12 V
电枢电阻	R	17.2 Ω
最大功效	η_max.	67 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0229 A
堵转转矩	M_H	5.35 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	1210 min⁻¹/V
反电动势常数	k_E	0.829 mV/min⁻¹
转矩常数	k_M	7.92 mNm/A
电流常数	k_I	0.126 A/mNm
转速/转矩斜率	Δn/ΔM	2620 min⁻¹/mNm
转子电感	L	263 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	18 V
电枢电阻	R	50.2 Ω
最大功效	η_max.	65 %
空载转速	n₀	12300 min⁻¹
空载电流	I₀	0.0134 A
堵转转矩	M_H	4.67 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	706 min⁻¹/V
反电动势常数	k_E	1.41 mV/min⁻¹
转矩常数	k_M	13.5 mNm/A
电流常数	k_I	0.074 A/mNm
转速/转矩斜率	Δn/ΔM	2620 min⁻¹/mNm
转子电感	L	766 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.58 gcm²
最大角加速度	α_max.	80 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	18 V
电枢电阻	R	50.2 Ω
最大功效	η_max.	65 %
空载转速	n₀	12300 min⁻¹
空载电流	I₀	0.0134 A
堵转转矩	M_H	4.67 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	706 min⁻¹/V
反电动势常数	k_E	1.41 mV/min⁻¹
转矩常数	k_M	13.5 mNm/A
电流常数	k_I	0.074 A/mNm
转速/转矩斜率	Δn/ΔM	2620 min⁻¹/mNm
转子电感	L	766 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.58 gcm²
最大角加速度	α_max.	80 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	18 V
电枢电阻	R	50.2 Ω
最大功效	η_max.	65 %
空载转速	n₀	12300 min⁻¹
空载电流	I₀	0.0134 A
堵转转矩	M_H	4.67 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	706 min⁻¹/V
反电动势常数	k_E	1.41 mV/min⁻¹
转矩常数	k_M	13.5 mNm/A
电流常数	k_I	0.074 A/mNm
转速/转矩斜率	Δn/ΔM	2620 min⁻¹/mNm
转子电感	L	766 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.58 gcm²
最大角加速度	α_max.	80 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	18 V
电枢电阻	R	50.2 Ω
最大功效	η_max.	65 %
空载转速	n₀	12300 min⁻¹
空载电流	I₀	0.0134 A
堵转转矩	M_H	4.67 mNm
摩擦转矩	M_R	0.18 mNm
转速常数	k_n	706 min⁻¹/V
反电动势常数	k_E	1.41 mV/min⁻¹
转矩常数	k_M	13.5 mNm/A
电流常数	k_I	0.074 A/mNm
转速/转矩斜率	Δn/ΔM	2620 min⁻¹/mNm
转子电感	L	766 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.58 gcm²
最大角加速度	α_max.	80 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
电枢电阻	R	69 Ω
最大功效	η_max.	68 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0108 A
堵转转矩	M_H	5.34 mNm
摩擦转矩	M_R	0.17 mNm
转速常数	k_n	603 min⁻¹/V
反电动势常数	k_E	1.66 mV/min⁻¹
转矩常数	k_M	15.8 mNm/A
电流常数	k_I	0.063 A/mNm
转速/转矩斜率	Δn/ΔM	2630 min⁻¹/mNm
转子电感	L	1050 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
电枢电阻	R	69 Ω
最大功效	η_max.	68 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0108 A
堵转转矩	M_H	5.34 mNm
摩擦转矩	M_R	0.17 mNm
转速常数	k_n	603 min⁻¹/V
反电动势常数	k_E	1.66 mV/min⁻¹
转矩常数	k_M	15.8 mNm/A
电流常数	k_I	0.063 A/mNm
转速/转矩斜率	Δn/ΔM	2630 min⁻¹/mNm
转子电感	L	1050 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
电枢电阻	R	69 Ω
最大功效	η_max.	68 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0108 A
堵转转矩	M_H	5.34 mNm
摩擦转矩	M_R	0.17 mNm
转速常数	k_n	603 min⁻¹/V
反电动势常数	k_E	1.66 mV/min⁻¹
转矩常数	k_M	15.8 mNm/A
电流常数	k_I	0.063 A/mNm
转速/转矩斜率	Δn/ΔM	2630 min⁻¹/mNm
转子电感	L	1050 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

Values at 22° and nominal voltage		Value
名义电压	U_N	24 V
电枢电阻	R	69 Ω
最大功效	η_max.	68 %
空载转速	n₀	14100 min⁻¹
空载电流	I₀	0.0108 A
堵转转矩	M_H	5.34 mNm
摩擦转矩	M_R	0.17 mNm
转速常数	k_n	603 min⁻¹/V
反电动势常数	k_E	1.66 mV/min⁻¹
转矩常数	k_M	15.8 mNm/A
电流常数	k_I	0.063 A/mNm
转速/转矩斜率	Δn/ΔM	2630 min⁻¹/mNm
转子电感	L	1050 µH
机械时间常数	τ_m	16 ms
转子转动惯量	J	0.59 gcm²
最大角加速度	α_max.	92 ·10³rad/s²
热阻	R_th1/R_th2	13 / 36.7 K/W
热时间常数	τ_w1/τ_w2	6.4 / 283.4 s
工作温度范围		-30 ... 85 °C
– 线圈最高允许温度		125 °C
外壳材质		钢，表面镀镍
重量		18 g
旋转方向		从前端面观测，顺时针旋转
转速可达	n_max.	16000 min⁻¹
磁极对数		1
磁钢材料		NdFeB

工作区

在标称电压 3 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 6 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 12 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 18 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

工作区

在标称电压 24 V下的推荐操作区域

右侧图表是当环境温度为22 °C 时电机输出推荐转速与转矩的对应关系。

图表对比显示了电机在完全绝热与适当散热（例如热阻 R_th2 降低 50%）条件下的工作特性。

名义电压 (U_N) 曲线是在隔热与散热环境中，电机在名义电压下的工作点。工作区间位于曲线上方时需提高电压，反之则需降低电压。

电机特性曲线

3D-CAD 文件 ZIP

减速箱

行星减速箱

15/10 系列的FAULHABER

系列 15/10

产品详情数据表

15A 系列的FAULHABER

系列 15A

产品详情数据表

16/7 系列的FAULHABER

系列 16/7

产品详情数据表

17/1 系列的FAULHABER

系列 17/1

产品详情数据表

直齿减速箱

16A 系列的FAULHABER

系列 16A

产品详情数据表

配件

接插板和电缆

Cables and Accessories 系列的FAULHABER

系列 Cables and Accessories

-

产品详情数据表

编码器

增量式编码器

IE2-1024 系列的FAULHABER

系列 IE2-1024

磁电式编码器，数字输出，双通道, 64 - 1024 线

产品详情数据表

IEH2-4096 系列的FAULHABER

系列 IEH2-4096

磁电式编码器，数字输出，双通道, 16 - 4096 线

产品详情数据表

IEH3-4096 系列的FAULHABER

系列 IEH3-4096

磁电式编码器，数字输出，三通道, 256 - 4096 线

产品详情数据表

IEH3-4096L 系列的FAULHABER

系列 IEH3-4096L

磁电式编码器，数字输出，三通道, 256 - 4096 线，带线驱动

产品详情数据表

驱动器

运动控制器

MC 3001 B 系列的FAULHABER

系列 MC 3001 B

3.0代，PWM 输出，四象限控制带, RS232 或 CANopen 通讯接口

产品详情数据表

MC 3001 P 系列的FAULHABER

系列 MC 3001 P

3.0代，PWM 输出，四象限控制带, RS232 或 CANopen 通讯接口

产品详情数据表

MC 3602 B 系列的FAULHABER

系列 MC 3602 B

CiA402 servo drive, PWM 输出，四象限控制带 RS232，, CANopen 或 EtherCAT 通讯接口

产品详情数据表

MC 3603 S 系列的FAULHABER

系列 MC 3603 S

CiA402 servo drive, PWM 输出，四象限控制带 RS232，, CANopen 或 EtherCAT 通讯接口

产品详情数据表

MC 5004 P 系列的FAULHABER

系列 MC 5004 P

3.0代，PWM 输出，四象限控制带 RS232，CANopen 或 EtherCAT 通讯接口

产品详情数据表

调速驱动器

SC 1801 P 系列的FAULHABER

系列 SC 1801 P

PWM 输出，两象限控制, 驱动参数通过计算机配置

产品详情数据表

SC 1801 S 系列的FAULHABER

系列 SC 1801 S

PWM 输出，两象限控制, 驱动参数通过计算机配置

产品详情数据表

下载

pdf

数据表

pdf

技术信息

zip

3D-CAD 文件

您的选择

选定的变体

系列 1717T003SR

精密合金换向

主要参数

名义电压: 3 V

最高额定转矩: 1.16 mNm

最高无负载转速: 14100 min⁻¹

最高失速转矩: 5.35 mNm

直径: 17 mm

长度: 17 mm

选定的变体

系列 1717T006SR

精密合金换向

主要参数

名义电压: 6 V

最高额定转矩: 1.84 mNm

最高无负载转速: 14100 min⁻¹

最高失速转矩: 5.33 mNm

直径: 17 mm

长度: 17 mm

选定的变体

系列 1717T012SR

精密合金换向

主要参数

名义电压: 12 V

最高额定转矩: 1.84 mNm

最高无负载转速: 14100 min⁻¹

最高失速转矩: 5.35 mNm

直径: 17 mm

长度: 17 mm

选定的变体

系列 1717T018SR

精密合金换向

主要参数

名义电压: 18 V

最高额定转矩: 1.86 mNm

最高无负载转速: 12300 min⁻¹

最高失速转矩: 4.67 mNm

直径: 17 mm

长度: 17 mm

选定的变体

系列 1717T024SR

精密合金换向

主要参数

名义电压: 24 V

最高额定转矩: 1.85 mNm

最高无负载转速: 14100 min⁻¹

最高失速转矩: 5.34 mNm

直径: 17 mm

长度: 17 mm
