驱动单元
BRC BX4 SC BXT SC B-Flat SC MCS BX4 IMC
Start Drive Calculator

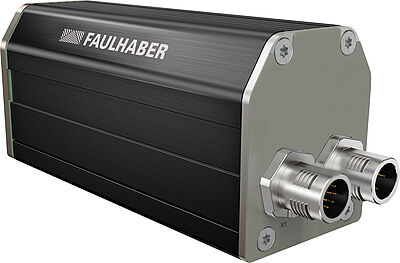

FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
Thumbnail FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
Thumbnail FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
Thumbnail FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
下载
数据表
系列产品

运动控制系统 系列 MCS 3268 ... BX4 RS/CO

3.0代，PWM 输出，四象限控制带
RS232 或 CANopen 通讯接口

主要参数
名义电压:
24 V
最高额定转矩:
96 mNm
防护等级:
IP54
最高无负载转速:
4700 min⁻¹
宽度:
42 mm
高度:
50 mm
长度:
101 mm
优势
紧凑安装空间下提供最大转矩
接口：RS232、CANopen、EtherCAT、USB配置端口
可选防护等级IP 54
使用Motion Manager软件，通过编程扩 展板实现简便编程
标准化接插电缆概念
脱机程控或作为从站工作
多种保护和诊断功能，LED灯指示本机状态
系列产品:
系列 MCS 3268G024BX4 RS
UN : 名义电压 : 24 V |MN : 最高额定转矩 : 96 mNm |Class : 防护等级 : IP54 |n0 : 最高无负载转速 : 4700 min⁻¹ |W : 宽度 : 42 mm |H : 高度 : 50 mm |L : 长度 : 101 mm
系列 MCS 3268G024BX4 CO
UN : 名义电压 : 24 V |MN : 最高额定转矩 : 96 mNm |Class : 防护等级 : IP54 |n0 : 最高无负载转速 : 4700 min⁻¹ |W : 宽度 : 42 mm |H : 高度 : 50 mm |L : 长度 : 101 mm

Values at 22° and nominal voltageValue
驱动器供电电压UP 12 ... 50 V DC
电机供电电压Umot 0 ... 50 V DC
电机名义电压UN 24 V
空载转速 (在UN)n0 4700 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 190 mNm
转矩常数kM 43.5 mNm/A
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.06 A
转速范围 1 ... 6000 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 铝,不锈钢
防护等级 (选配V型密封圈) IP54
重量 378 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 12 ... 50 V DC
电机供电电压Umot 0 ... 50 V DC
电机名义电压UN 24 V
空载转速 (在UN)n0 4700 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 190 mNm
转矩常数kM 43.5 mNm/A
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.06 A
转速范围 1 ... 6000 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 铝,不锈钢
防护等级 (选配V型密封圈) IP54
重量 378 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 12 ... 50 V DC
电机供电电压Umot 0 ... 50 V DC
电机名义电压UN 24 V
空载转速 (在UN)n0 4700 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 190 mNm
转矩常数kM 43.5 mNm/A
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.06 A
转速范围 1 ... 6000 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 铝,不锈钢
防护等级 (选配V型密封圈) IP54
重量 378 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 12 ... 50 V DC
电机供电电压Umot 0 ... 50 V DC
电机名义电压UN 24 V
空载转速 (在UN)n0 4700 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 190 mNm
转矩常数kM 43.5 mNm/A
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.06 A
转速范围 1 ... 6000 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 铝,不锈钢
防护等级 (选配V型密封圈) IP54
重量 378 g
工作区
工作区 (MCS 3268G024BX4 RS)
在标称电压 24 V下的推荐操作区域

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时，须满足电机的电源电压 Umot >UN。

电机特性曲线
电机特性曲线 (MCS 3268G024BX4 RS)
工作区
工作区 (MCS 3268G024BX4 CO)
在标称电压 24 V下的推荐操作区域

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时，须满足电机的电源电压 Umot >UN。

电机特性曲线
电机特性曲线 (MCS 3268G024BX4 CO)
3D-CAD 文件 ZIP
FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
FAULHABER MCS 系列 MCS 3268 ... BX4 RS/CO 的FAULHABER
减速箱
行星减速箱
32/3R 系列 的FAULHABER
系列 32/3R
产品详情 数据表
行星减速箱
FAULHABER GPT
32GPT 系列 的FAULHABER
系列 32GPT
转矩高
产品详情 数据表
42GPT 系列 的FAULHABER
系列 42GPT
转矩高
产品详情 数据表
丝杠组合
FAULHABER L
32L ... ML 系列 的FAULHABER
系列 32L ... ML
高精度内置滚珠丝杆+减速箱组合米制螺纹
产品详情 数据表
32L ... PB 系列 的FAULHABER
系列 32L ... PB
高精度内置滚珠丝杆+减速箱组合高精度
产品详情 数据表
32L ... SB 系列 的FAULHABER
系列 32L ... SB
高精度内置滚珠丝杆+减速箱组合标准规格
产品详情 数据表
32L ... TL 系列 的FAULHABER
系列 32L ... TL
高精度内置滚珠丝杆+减速箱组合梯形螺纹
产品详情 数据表
配件
接插板和电缆
6501.00283 系列 的FAULHABER
系列 6501.00283
适配板 MCS, RS232/CAN
产品详情 数据表
6501.00284 系列 的FAULHABER
系列 6501.00284
适配板 MCS, USB
产品详情 数据表
Cables and Accessories 系列 的FAULHABER
系列 Cables and Accessories
-
产品详情 数据表
