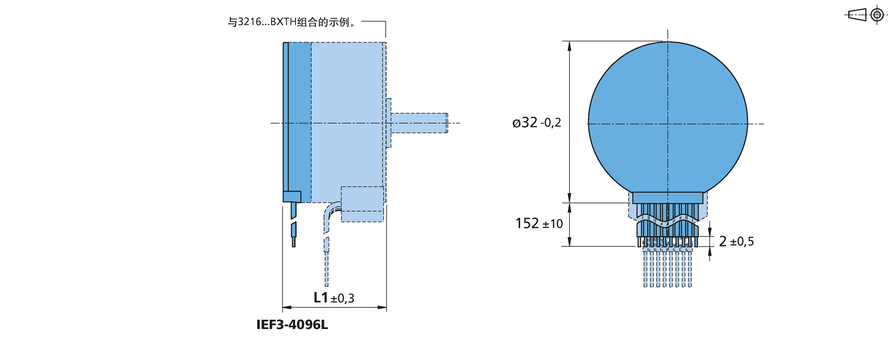

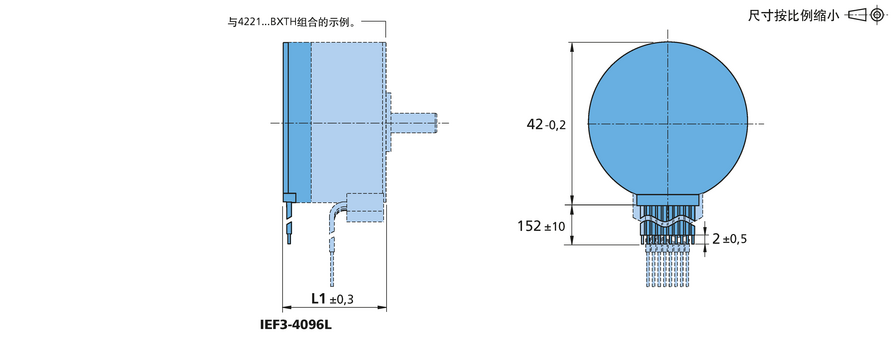

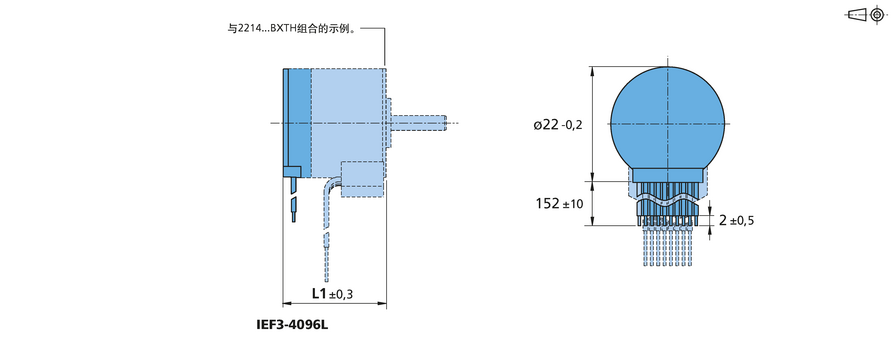

| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 16 |
| 频响上限（截止频率） | f | 5 kHz |
| 输出信号，方波 | 2+1 索引通道 + 各通道的反相信号 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 传感器磁铁转动惯量 | J | 1.57 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.5 °m | |
| 重复精度，典型值 | 0.08 °m | |
| 滞后角 | 0.02 °m | |
| 最小边沿间距 | 225 ns | |
| 重量, 典型值 | 16.8 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 32 |
| 频响上限（截止频率） | f | 10 Hz |
| 输出信号，方波 | 2+1 索引通道 + 各通道的反相信号 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 传感器磁铁转动惯量 | J | 1.57 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.5 °m | |
| 重复精度，典型值 | 0.08 °m | |
| 滞后角 | 0.02 °m | |
| 最小边沿间距 | 225 ns | |
| 重量, 典型值 | 16.8 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 64 |
| 频响上限（截止频率） | f | 20 Hz |
| 输出信号，方波 | 2+1 索引通道 + 各通道的反相信号 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 传感器磁铁转动惯量 | J | 1.57 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.5 °m | |
| 重复精度，典型值 | 0.08 °m | |
| 滞后角 | 0.02 °m | |
| 最小边沿间距 | 225 ns | |
| 重量, 典型值 | 16.8 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 128 |
| 频响上限（截止频率） | f | 40 kHz |
| 输出信号，方波 | 2+1 索引通道 + 各通道的反相信号 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 传感器磁铁转动惯量 | J | 1.57 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.5 °m | |
| 重复精度，典型值 | 0.08 °m | |
| 滞后角 | 0.02 °m | |
| 最小边沿间距 | 225 ns | |
| 重量, 典型值 | 16.8 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 256 |
| 频响上限（截止频率） | f | 80 kHz |
| 输出信号，方波 | 2+1 索引通道 + 各通道的反相信号 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 传感器磁铁转动惯量 | J | 1.57 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.5 °m | |
| 重复精度，典型值 | 0.08 °m | |
| 滞后角 | 0.02 °m | |
| 最小边沿间距 | 225 ns | |
| 重量, 典型值 | 16.8 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 512 |
| 频响上限（截止频率） | f | 160 kHz |
| 输出信号，方波 | 2+1 索引通道 + 各通道的反相信号 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 索引脉冲宽度 | P0 | 9045 °e |
| A、B通道相位差 | Φ | 9045 °e |
| 传感器磁铁转动惯量 | J | 1.57 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.5 °m | |
| 重复精度，典型值 | 0.08 °m | |
| 滞后角 | 0.02 °m | |
| 最小边沿间距 | 225 ns | |
| 重量, 典型值 | 16.8 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 1024 |
| 频响上限（截止频率） | f | 320 kHz |
| 输出信号，方波 | 2+1 索引通道 + 各通道的反相信号 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 索引脉冲宽度 | P0 | 9065 °e |
| A、B通道相位差 | Φ | 9065 °e |
| 传感器磁铁转动惯量 | J | 1.57 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.5 °m | |
| 重复精度，典型值 | 0.08 °m | |
| 滞后角 | 0.02 °m | |
| 最小边沿间距 | 225 ns | |
| 重量, 典型值 | 16.8 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 2048 |
| 频响上限（截止频率） | f | 640 kHz |
| 输出信号，方波 | 2+1 索引通道 + 各通道的反相信号 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 索引脉冲宽度 | P0 | 9075 °e |
| A、B通道相位差 | Φ | 9075 °e |
| 传感器磁铁转动惯量 | J | 1.57 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.5 °m | |
| 重复精度，典型值 | 0.08 °m | |
| 滞后角 | 0.02 °m | |
| 最小边沿间距 | 225 ns | |
| 重量, 典型值 | 16.8 g | |
| Values at 22° and nominal voltage | Value | |
|---|---|---|
| 每圈线数 | N | 4096 |
| 频响上限（截止频率） | f | 875 kHz |
| 输出信号，方波 | 2+1 索引通道 + 各通道的反相信号 | |
| 电源电压 | UDD | 5 ... 4.5 ... 5.5 V |
| 工作电流，典型值 | IDD | 25 mA |
| 索引脉冲宽度 | P0 | 9075 °e |
| A、B通道相位差 | Φ | 9075 °e |
| 传感器磁铁转动惯量 | J | 1.57 gcm² |
| 工作温度范围 | -40 ... 100 °C | |
| 精准度，典型值 | 0.5 °m | |
| 重复精度，典型值 | 0.08 °m | |
| 滞后角 | 0.02 °m | |
| 最小边沿间距 | 225 ns | |
| 重量, 典型值 | 16.8 g | |
