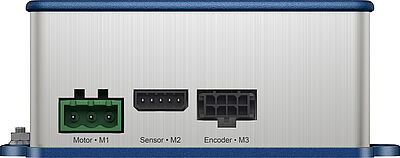

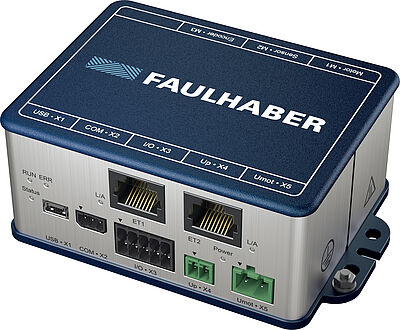

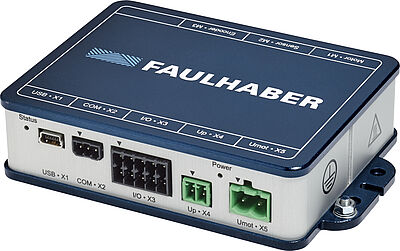

运动控制器 系列 MC 5010 S 的FAULHABER
运动控制器 系列 MC 5010 S 的FAULHABER
运动控制器 系列 MC 5010 S 的FAULHABER
Thumbnail 运动控制器 系列 MC 5010 S 的FAULHABER
Thumbnail 运动控制器 系列 MC 5010 S 的FAULHABER
Thumbnail 运动控制器 系列 MC 5010 S 的FAULHABER
下载
数据表
系列产品

运动控制器 系列 MC 5010 S

CiA402 servo drive, PWM 输出，四象限控制带 RS232，
CANopen 或 EtherCAT 通讯接口

主要参数
电源电压:
12 ... 50 V DC
最大连续输出电流:
10 A
最大峰值输出电流:
30 A
优势
结构紧凑
通过RS232, EtherCAT 或CAN 接口进行控制
接线最为精简
通过FAULHABER Motion Manager 软件和USB接口实现了参数化
丰富的配件
简单启动
系列产品:
系列 MC 5010 S CO
UP : 电源电压 : 12 ... 50 V DC |Icont : 最大连续输出电流 : 10 A |Imax : 最大峰值输出电流 : 30 A
系列 MC 5010 S ET
UP : 电源电压 : 12 ... 50 V DC |Icont : 最大连续输出电流 : 10 A |Imax : 最大峰值输出电流 : 30 A
系列 MC 5010 S RS
UP : 电源电压 : 12 ... 50 V DC |Icont : 最大连续输出电流 : 10 A |Imax : 最大峰值输出电流 : 30 A

22° 和额定电压下的数值数值
驱动器供电电压UP 12 ... 50 V DC
电机供电电压Umot 0 ... 50 V DC
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 97 %
最大连续输出电流Icont 10 A
最大峰值输出电流Imax 30 A
驱动电路待机电流lel 0.06 A
工作温度范围 -40 ... 85 °C
外壳材质 铝材，粉末涂装
重量 230 g

22° 和额定电压下的数值数值
驱动器供电电压UP 12 ... 50 V DC
电机供电电压Umot 0 ... 50 V DC
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 97 %
最大连续输出电流Icont 10 A
最大峰值输出电流Imax 30 A
驱动电路待机电流lel 0.06 A
工作温度范围 -40 ... 85 °C
外壳材质 铝材，粉末涂装
重量 230 g

22° 和额定电压下的数值数值
驱动器供电电压UP 12 ... 50 V DC
电机供电电压Umot 0 ... 50 V DC
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 97 %
最大连续输出电流Icont 10 A
最大峰值输出电流Imax 30 A
驱动电路待机电流lel 0.06 A
工作温度范围 -40 ... 85 °C
外壳材质 铝材，粉末涂装
重量 230 g

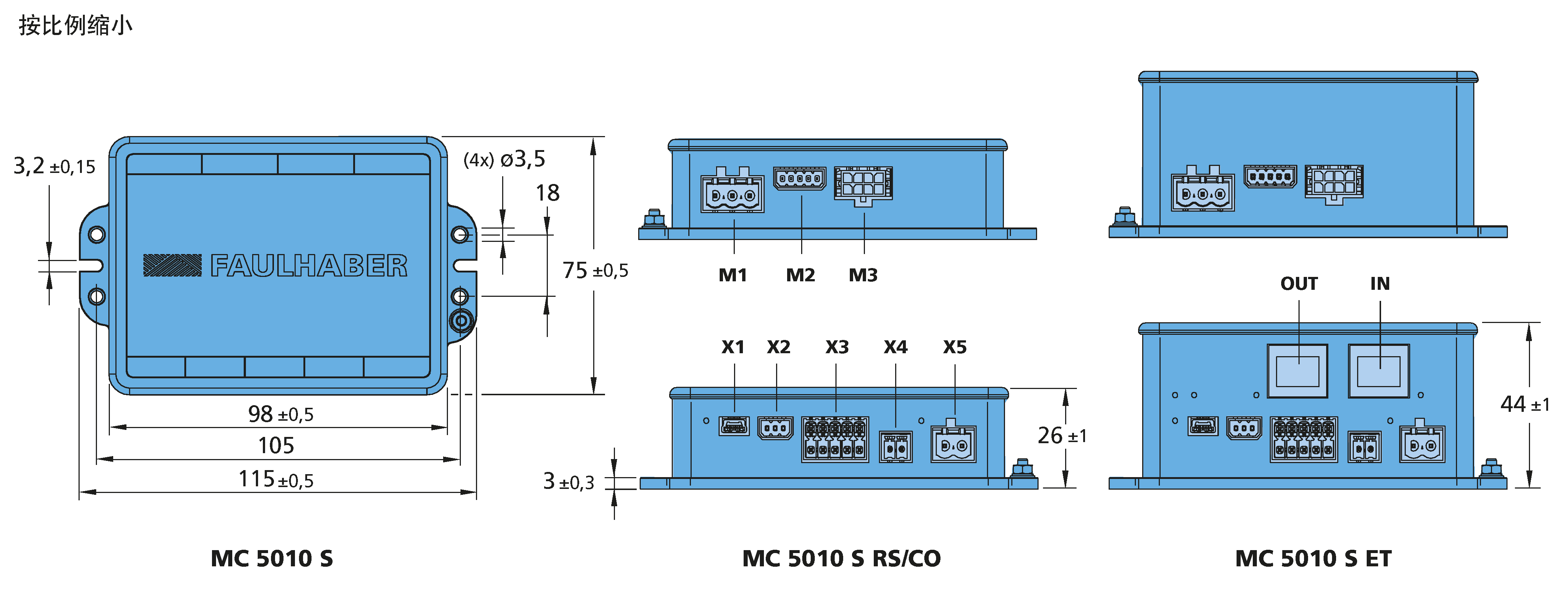

3D-CAD 文件 ZIP
运动控制器 系列 MC 5010 S 的FAULHABER
运动控制器 系列 MC 5010 S 的FAULHABER
运动控制器 系列 MC 5010 S 的FAULHABER
直流无刷电机
FAULHABER BP4
2264 ... BP4 系列 的FAULHABER
系列 2264 ... BP4
四磁极
产品详情 数据表
3274 ... BP4 系列 的FAULHABER
系列 3274 ... BP4
四磁极
产品详情 数据表
FAULHABER BX4
3242 ... BX4 系列 的FAULHABER
系列 3242 ... BX4
四磁极
产品详情 数据表
3268 ... BX4 系列 的FAULHABER
系列 3268 ... BX4
四磁极
产品详情 数据表
FAULHABER B
3564 ... B 系列 的FAULHABER
系列 3564 ... B
两磁极
产品详情 数据表
4490 ... B 系列 的FAULHABER
系列 4490 ... B
两磁极
产品详情 数据表
4490 ... BS 系列 的FAULHABER
系列 4490 ... BS
两磁极
产品详情 数据表
直流电机
FAULHABER CR
3242 ... CR 系列 的FAULHABER
系列 3242 ... CR
碳刷换向
产品详情 数据表
3257 ... CR 系列 的FAULHABER
系列 3257 ... CR
碳刷换向
产品详情 数据表
3272 ... CR 系列 的FAULHABER
系列 3272 ... CR
碳刷换向
产品详情 数据表
3863 ... CR 系列 的FAULHABER
系列 3863 ... CR
碳刷换向
产品详情 数据表
3890 ... CR 系列 的FAULHABER
系列 3890 ... CR
碳刷换向
产品详情 数据表
配件
接插板和电缆
6501.00323 系列 的FAULHABER
系列 6501.00323
MC50xx V3.0 编码器通用适配板 » 编码器
产品详情 数据表
Cables and Accessories 系列 的FAULHABER
系列 Cables and Accessories
-
产品详情 数据表

下载

pdf
数据表
DE
EN
FR
JP
ZH
pdf
技术信息
DE
EN
FR
JP
ZH
pdf
矩阵配件
DE
EN
FR
JP
ZH
pdf
快速入门 手册
DE
EN
pdf
操作手册
DE
EN
ZH
pdf
驱动功能
DE
EN
ZH
pdf
RS232 通讯手册
DE
EN
pdf
CANopen CiA 通讯手册
DE
EN
pdf
EtherCAT通讯手册
DE
EN
pdf
编程手册
DE
EN
pdf
可选配件手册
DE
EN
zip
3D-CAD 文件
DE

软件

FAULHABER Motion Manager

运行和调试

在线阅读

Application note

pdf
AN 149 - Beckhoff TwinCAT 3 and FAULHABER MC V2.5/V3.0 CANopen
EN
pdf
AN 150 - Getting started with FAULHABER EtherCAT
EN
pdf
AN 151 - Feedback Control Tuning with Motion Manager 6.3 or higher
EN
pdf
AN 154 - Updating FAULHABER EtherCAT controller
EN
pdf
AN 155 - Support of Third Party BLDC motors
EN
pdf
AN 158 - Support of Absolute Encoders with SSI / BiSS-C interface
EN
pdf
AN 159 - Position encoder on the load-side of a gearbox
EN
pdf
AN 161 - Omron PLC and FAULHABER V3.0 EtherCAT
EN
pdf
AN 164 - Codesys and FAULHABER V3.0 EtherCAT
EN
pdf
AN 165 - Using BASIC Scripts of a FAULHABER Motion Controller V3.0
EN
pdf
AN 169 - TwinCAT 3 NC Axes and FAULHABER MC V3.0 EtherCAT
EN
pdf
AN 171 - Kendrion and FAULHABER MC V3.0 EtherCAT
EN
pdf
AN 174 - Setup and configuration of a CANopen sub-system
EN
pdf
AN 176 - Tutorial on the MomanLib
EN
pdf
AN 178 - Reduction of PWM motor power losses using additional inductances
EN
pdf
AN 182 - Using a separately activatable motor supply
EN
pdf
AN 183 - Equivalent DC-current in FAULHABER SC and MC
EN
pdf
AN 184 - Adapter settings for Motion Control Systems
EN
pdf
AN 185 - Operating a MC V3.0 EtherCAT driver as a CODESYS SoftMotion drive
EN
pdf
AN 186 - Operating a FAULHABER CO driver out of a CODESYS environment
EN
pdf
AN 187 - Grounding, shielding and filtering - Installation of the drive system in the machine
EN
pdf
AN 188 - Settings for a RS232 network of Motion Controllers
EN
pdf
AN 189 - Designing a motherboard for a MC3001 Motion Controller
EN
zip
AN 191 - Control MC V3.0 MotionController via RS232 an Arduino Library
EN
pdf
AN 195 - Change from Motion Controllers V2.5 to V3.0 - CANopen interface
EN
pdf
AN 196 - Change from Motion Controllers V2.5 to V3.0 - Control via RS232 interface
EN
pdf
AN 197 - Best practice RS232 communication
EN
pdf
AN 200 - SIN-COS interface and temperature sensor
EN

Declarations of Conformity

pdf
EG-00024-001 - MC5005S, MC5010S
EN
DE

Declarations of Incorporation

pdf
EG-00025-001 - MC5005S, MC5010S
