驱动单元
BRC BX4 SC BXT SC B-Flat SC MCS BX4 IMC
Start Drive Calculator
FAULHABER BX4 IMC 系列 2250 ... BX4 IMC RS/CO 的FAULHABER
FAULHABER BX4 IMC 系列 2250 ... BX4 IMC RS/CO 的FAULHABER
FAULHABER BX4 IMC 系列 2250 ... BX4 IMC RS/CO 的FAULHABER
Thumbnail FAULHABER BX4 IMC 系列 2250 ... BX4 IMC RS/CO 的FAULHABER
Thumbnail FAULHABER BX4 IMC 系列 2250 ... BX4 IMC RS/CO 的FAULHABER
Thumbnail FAULHABER BX4 IMC 系列 2250 ... BX4 IMC RS/CO 的FAULHABER
下载
数据表
系列产品
NEW

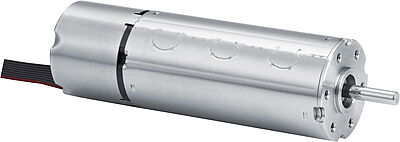

运动控制系统 系列 2250 ... BX4 IMC RS/CO

3.0代，PWM 输出，四象限控制带
RS232 或 CANopen 通讯接口

主要参数
名义电压:
12 ... 24 V
最高额定转矩:
27 mNm
最高无负载转速:
5900 min⁻¹
直径:
22 mm
长度:
67.6 mm
优势
转速范围较宽，为1至13,000 min-1
RS232或CANopen接口，可选USB接口的适配器
紧凑安装概念，内置限流功能
使用Motion Manager软件，通过编程扩 展板实现简便编程
接线最为精简
EMC排放低，带有CE认证标志
设计符合直径标准要求
系列产品:
系列 2250S012BX4 IMC RS
UN : 名义电压 : 12 V |MN : 最高额定转矩 : 27 mNm |n0 : 最高无负载转速 : 5650 min⁻¹ |Ø : 直径 : 22 mm |L : 长度 : 67.6 mm
系列 2250S012BX4 IMC CO
UN : 名义电压 : 12 V |MN : 最高额定转矩 : 27 mNm |n0 : 最高无负载转速 : 5650 min⁻¹ |Ø : 直径 : 22 mm |L : 长度 : 67.6 mm
系列 2250S024BX4 IMC RS
UN : 名义电压 : 24 V |MN : 最高额定转矩 : 27 mNm |n0 : 最高无负载转速 : 5900 min⁻¹ |Ø : 直径 : 22 mm |L : 长度 : 67.6 mm
系列 2250S024BX4 IMC CO
UN : 名义电压 : 24 V |MN : 最高额定转矩 : 27 mNm |n0 : 最高无负载转速 : 5900 min⁻¹ |Ø : 直径 : 22 mm |L : 长度 : 67.6 mm

Values at 22° and nominal voltageValue
驱动器供电电压UP 6 ... 30 V DC
电机供电电压Umot 6 ... 30 V DC
电机名义电压UN 12 V
空载转速 (在UN)n0 5650 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 54 mNm
转矩常数kM 19 mNm/A
PWM 开关频率fPWM 80 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.027 A
转速范围 1 ... 10500 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 不锈钢
重量 117 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 6 ... 30 V DC
电机供电电压Umot 6 ... 30 V DC
电机名义电压UN 12 V
空载转速 (在UN)n0 5650 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 54 mNm
转矩常数kM 19 mNm/A
PWM 开关频率fPWM 80 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.027 A
转速范围 1 ... 10500 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 不锈钢
重量 117 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 6 ... 30 V DC
电机供电电压Umot 6 ... 30 V DC
电机名义电压UN 12 V
空载转速 (在UN)n0 5650 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 54 mNm
转矩常数kM 19 mNm/A
PWM 开关频率fPWM 80 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.027 A
转速范围 1 ... 10500 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 不锈钢
重量 117 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 6 ... 30 V DC
电机供电电压Umot 6 ... 30 V DC
电机名义电压UN 12 V
空载转速 (在UN)n0 5650 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 54 mNm
转矩常数kM 19 mNm/A
PWM 开关频率fPWM 80 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.027 A
转速范围 1 ... 10500 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 不锈钢
重量 117 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 6 ... 30 V DC
电机供电电压Umot 6 ... 30 V DC
电机名义电压UN 24 V
空载转速 (在UN)n0 5900 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 54 mNm
转矩常数kM 36.9 mNm/A
PWM 开关频率fPWM 80 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.027 A
转速范围 1 ... 7500 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 不锈钢
重量 117 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 6 ... 30 V DC
电机供电电压Umot 6 ... 30 V DC
电机名义电压UN 24 V
空载转速 (在UN)n0 5900 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 54 mNm
转矩常数kM 36.9 mNm/A
PWM 开关频率fPWM 80 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.027 A
转速范围 1 ... 7500 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 不锈钢
重量 117 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 6 ... 30 V DC
电机供电电压Umot 6 ... 30 V DC
电机名义电压UN 24 V
空载转速 (在UN)n0 5900 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 54 mNm
转矩常数kM 36.9 mNm/A
PWM 开关频率fPWM 80 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.027 A
转速范围 1 ... 7500 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 不锈钢
重量 117 g

Values at 22° and nominal voltageValue
驱动器供电电压UP 6 ... 30 V DC
电机供电电压Umot 6 ... 30 V DC
电机名义电压UN 24 V
空载转速 (在UN)n0 5900 min⁻¹
峰值转矩 (S2模式，最大时长-)Mmax. 54 mNm
转矩常数kM 36.9 mNm/A
PWM 开关频率fPWM 80 kHz
驱动器电路效率η 95 %
驱动电路待机电流 (电压-)lel 0.027 A
转速范围 1 ... 7500 min⁻¹
工作温度范围 -40 ... 100 °C
外壳材质 不锈钢
重量 117 g
工作区
工作区 (2250S012BX4 IMC RS)
在标称电压 12 V下的推荐操作区域

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时，须满足电机的电源电压 Umot >UN。

电机特性曲线
电机特性曲线 (2250S012BX4 IMC RS)
工作区
工作区 (2250S012BX4 IMC CO)
在标称电压 12 V下的推荐操作区域

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时，须满足电机的电源电压 Umot >UN。

电机特性曲线
电机特性曲线 (2250S012BX4 IMC CO)
工作区
工作区 (2250S024BX4 IMC RS)
在标称电压 24 V下的推荐操作区域

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时，须满足电机的电源电压 Umot >UN。

电机特性曲线
电机特性曲线 (2250S024BX4 IMC RS)
工作区
工作区 (2250S024BX4 IMC CO)
在标称电压 24 V下的推荐操作区域

右侧图表显示了当环境温度为22℃时，伺服单元的工作区间。
图表对比显示了安装塑料和金属法兰时（安装方式为IMB5），推荐转速与可达的输出转矩之间的对应关系。
名义电压曲线显示了伺服单元在名义电压UN下的工作点。
当工作点位于名义电压曲线上方时，须满足电机的电源电压 Umot >UN。

电机特性曲线
电机特性曲线 (2250S024BX4 IMC CO)
