调速驱动器 系列 SC 5004 P 的FAULHABER
调速驱动器 系列 SC 5004 P 的FAULHABER
调速驱动器 系列 SC 5004 P 的FAULHABER
Thumbnail 调速驱动器 系列 SC 5004 P 的FAULHABER
Thumbnail 调速驱动器 系列 SC 5004 P 的FAULHABER
Thumbnail 调速驱动器 系列 SC 5004 P 的FAULHABER
下载
数据表
系列产品

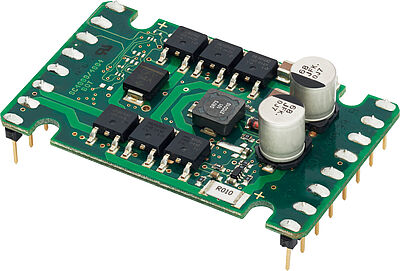

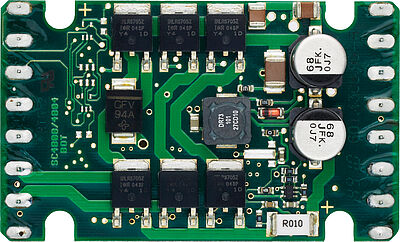

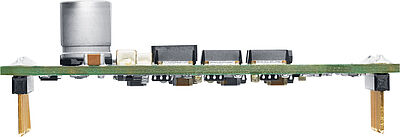

调速驱动器 系列 SC 5004 P

PWM 输出，四象限控制
驱动参数通过计算机配置

主要参数
电源电压:
6 ... 50 V DC
最大连续输出电流:
4 A
最大峰值输出电流:
8 A
优势
结构紧凑
灵活的重新配置能力
接线最为精简
使用“FAULHABER 运动管理器”软件和 USB 接口适配器设定参数
丰富的配件
系列产品:
系列 SC 5004 P
UP : 电源电压 : 6 ... 50 V DC |Icont : 最大连续输出电流 : 4 A |Imax : 最大峰值输出电流 : 8 A

22° 和额定电压下的数值数值
驱动器供电电压UP 6 ... 50 V DC
电机供电电压Umot 0 ... 50 V DC
PWM 开关频率fPWM 96 kHz
驱动器电路效率η 95 %
最大连续输出电流Icont 4 A
最大峰值输出电流Imax 8 A
驱动电路待机电流lel 0.1 A
工作温度范围 -25 ... 60 °C
重量 14 g

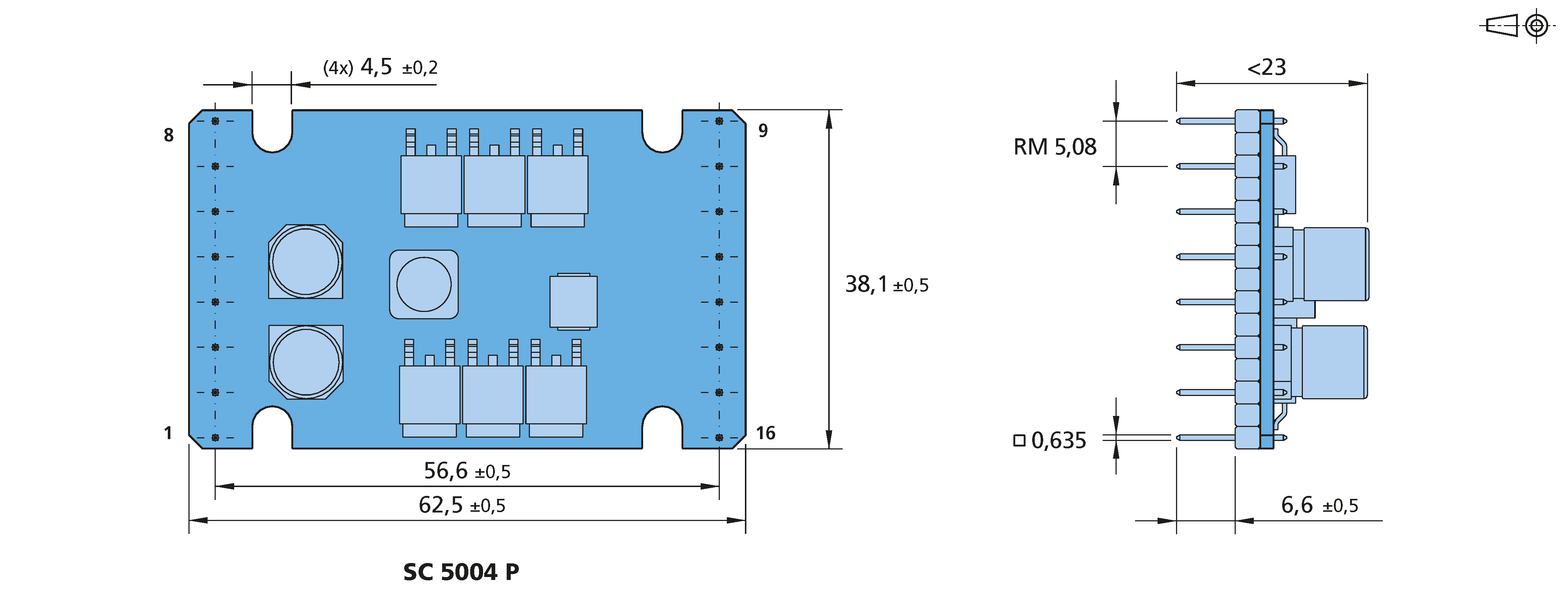

3D-CAD 文件 ZIP
调速驱动器 系列 SC 5004 P 的FAULHABER
直流无刷电机
FAULHABER BHx
1645 ... BHS 系列 的FAULHABER
系列 1645 ... BHS
两磁极
产品详情 数据表
1660 ... BHS 系列 的FAULHABER
系列 1660 ... BHS
两磁极
产品详情 数据表
1660 ... BHT 系列 的FAULHABER
系列 1660 ... BHT
两磁极
产品详情 数据表
FAULHABER B
2036 ... B 系列 的FAULHABER
系列 2036 ... B
两磁极
产品详情 数据表
2057 ... B 系列 的FAULHABER
系列 2057 ... B
两磁极
产品详情 数据表
2057 ... BA 系列 的FAULHABER
系列 2057 ... BA
2极技术、高速、可高温高压灭菌
产品详情 数据表
2444 ... B 系列 的FAULHABER
系列 2444 ... B
两磁极
产品详情 数据表
3056 ... B 系列 的FAULHABER
系列 3056 ... B
两磁极
产品详情 数据表
3564 ... B 系列 的FAULHABER
系列 3564 ... B
两磁极
产品详情 数据表
4490 ... B 系列 的FAULHABER
系列 4490 ... B
两磁极
产品详情 数据表
4490 ... BS 系列 的FAULHABER
系列 4490 ... BS
两磁极
产品详情 数据表
FAULHABER BX4
2232 ... BX4 系列 的FAULHABER
系列 2232 ... BX4
四磁极
产品详情 数据表
2250 ... BX4 系列 的FAULHABER
系列 2250 ... BX4
四磁极
产品详情 数据表
3242 ... BX4 系列 的FAULHABER
系列 3242 ... BX4
四磁极
产品详情 数据表
3268 ... BX4 系列 的FAULHABER
系列 3268 ... BX4
四磁极
产品详情 数据表
FAULHABER BXT
4221 ... BXT H 系列 的FAULHABER
系列 4221 ... BXT H
外转子技术，带外壳
产品详情 数据表
4221 ... BXT R 系列 的FAULHABER
系列 4221 ... BXT R
外转子技术，无外壳
产品详情 数据表
直流电机
FAULHABER CXR
2237 ... CXR 系列 的FAULHABER
系列 2237 ... CXR
碳刷换向
产品详情 数据表
2642 ... CXR 系列 的FAULHABER
系列 2642 ... CXR
碳刷换向
产品详情 数据表
2657 ... CXR 系列 的FAULHABER
系列 2657 ... CXR
碳刷换向
产品详情 数据表
FAULHABER CR
2342 ... CR 系列 的FAULHABER
系列 2342 ... CR
碳刷换向
产品详情 数据表
2642 ... CR 系列 的FAULHABER
系列 2642 ... CR
碳刷换向
产品详情 数据表
2657 ... CR 系列 的FAULHABER
系列 2657 ... CR
碳刷换向
产品详情 数据表
2668 ... CR 系列 的FAULHABER
系列 2668 ... CR
碳刷换向
产品详情 数据表
3242 ... CR 系列 的FAULHABER
系列 3242 ... CR
碳刷换向
产品详情 数据表
3257 ... CR 系列 的FAULHABER
系列 3257 ... CR
碳刷换向
产品详情 数据表
3272 ... CR 系列 的FAULHABER
系列 3272 ... CR
碳刷换向
产品详情 数据表
3863 ... CR 系列 的FAULHABER
系列 3863 ... CR
碳刷换向
产品详情 数据表
3890 ... CR 系列 的FAULHABER
系列 3890 ... CR
碳刷换向
产品详情 数据表
配件
接插板和电缆
6501.00088 系列 的FAULHABER
系列 6501.00088
编程扩展板
产品详情 数据表
Cables and Accessories 系列 的FAULHABER
系列 Cables and Accessories
-
产品详情 数据表

下载

pdf
数据表
DE
EN
FR
JP
ZH
pdf
技术信息
DE
EN
FR
JP
ZH
pdf
矩阵配件
DE
EN
FR
JP
ZH
pdf
操作手册
DE
EN
zip
3D-CAD 文件
DE

软件

FAULHABER Motion Manager

运行和调试

在线阅读

Application note

pdf
AN 132 - Speed Controller für Motoren mit analogen Hallsensoren
EN
DE
pdf
AN 177 - Datasheet operating points of Speed Controller Systems
EN
pdf
AN 178 - Reduction of PWM motor power losses using additional inductances
EN
pdf
AN 183 - Equivalent DC-current in FAULHABER SC and MC
EN

Declarations of Conformity

pdf
EG-00040-001 - SC5004P, SC5008S
EN
DE

Declarations of Incorporation

pdf
EG-00041-001 - SC5004P, SC5008S
EN
DE
您的选择
选定的变体
系列 SC 5004 P
PWM 输出，四象限控制
驱动参数通过计算机配置
主要参数
电源电压: 6 ... 50 V DC
最大连续输出电流: 4 A
最大峰值输出电流: 8 A
