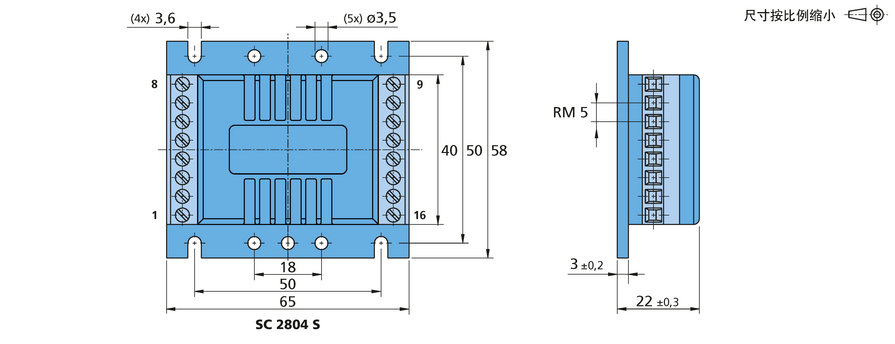

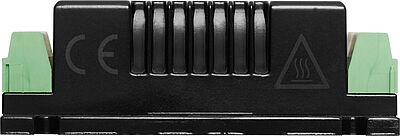

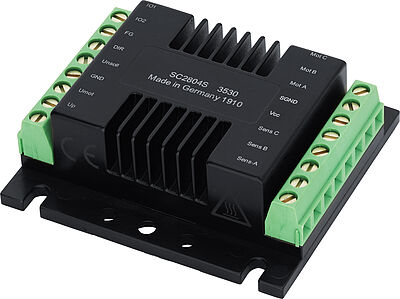

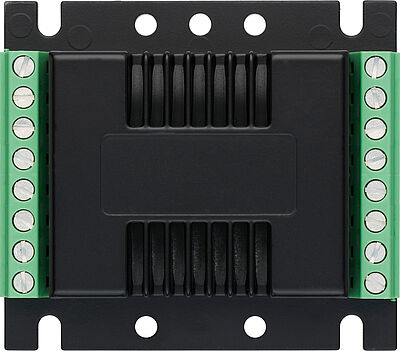

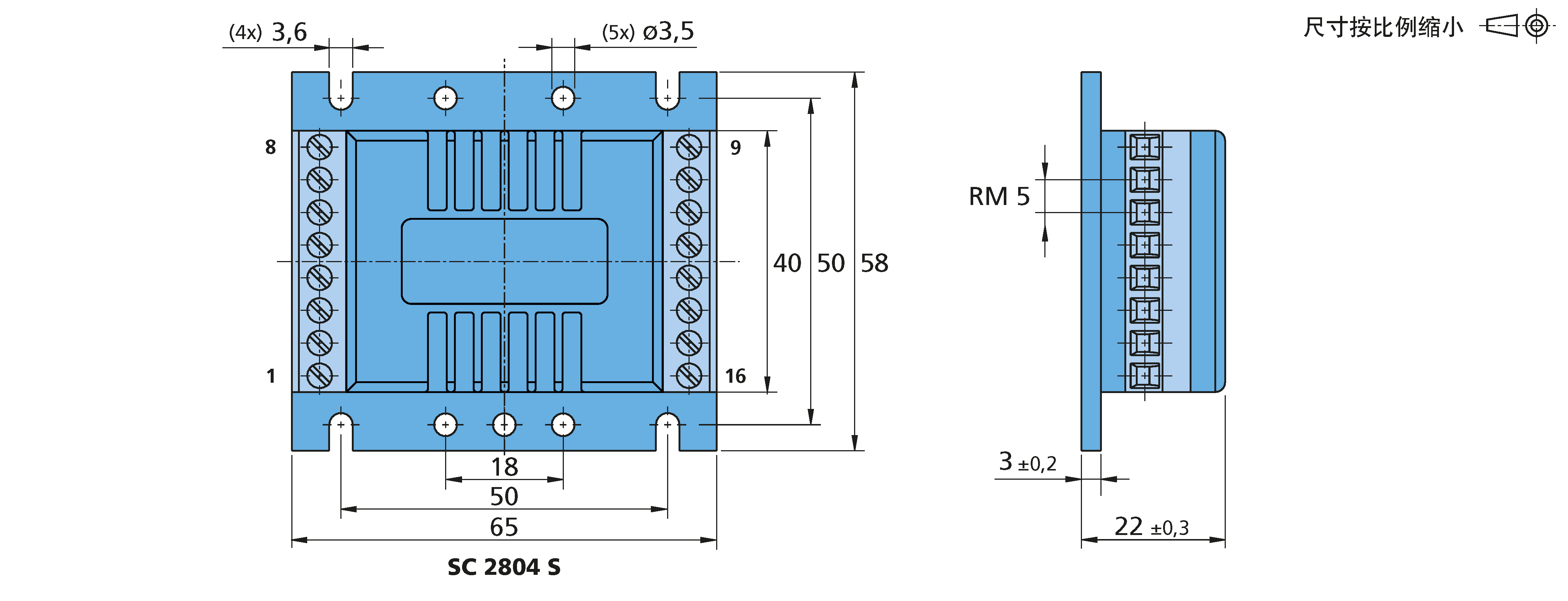

调速驱动器系列 SC 2804 S

PWM 输出，两象限控制
驱动参数通过计算机配置

主要参数

电源电压:

5 ... 28 V DC

最大连续输出电流:

4 A

最大峰值输出电流:

8 A

优势

结构紧凑

灵活的重新配置能力

接线最为精简

使用“FAULHABER 运动管理器”软件和 USB 接口适配器设定参数

丰富的配件

系列产品:

Values at 22° and nominal voltage		Value
驱动器供电电压	U_P	5 ... 28 V DC
电机供电电压	U_mot	0 ... 28 V DC
PWM 开关频率	f_PWM	96 kHz
驱动器电路效率	η	95 %
最大连续输出电流	I_cont	4 A
最大峰值输出电流	I_max	8 A
驱动电路待机电流	l_el	0.03 A
工作温度范围		-25 ... 60 °C
外壳材质		锌，黑色涂层
重量		160 g

3D-CAD 文件 ZIP
