运动控制器 系列 MC 3001 B

3.0代，PWM 输出，四象限控制带
RS232 或 CANopen 通讯接口

主要参数
电源电压:
6 ... 30 V DC
最大连续输出电流:
1 A
最大峰值输出电流:
5 A
优势
结构紧凑
通过RS232 或CANopen 接口进行控制
接线最为精简
通过FAULHABER Motion Manager 软件和USB接口实现了参数化
丰富的配件
简单启动
系列产品:
系列 MC 3001 B RS/CO
UP : 电源电压 : 6 ... 30 V DC |Icont : 最大连续输出电流 : 1 A |Imax : 最大峰值输出电流 : 5 A

Values at 22° and nominal voltageValue
驱动器供电电压UP 6 ... 30 V DC
电机供电电压Umot 6 ... 30 V DC
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 95 %
最大连续输出电流Icont 1 A
最大峰值输出电流Imax 5 A
驱动电路待机电流lel 0.04 A
工作温度范围 -40 ... 85 °C
重量 2 g

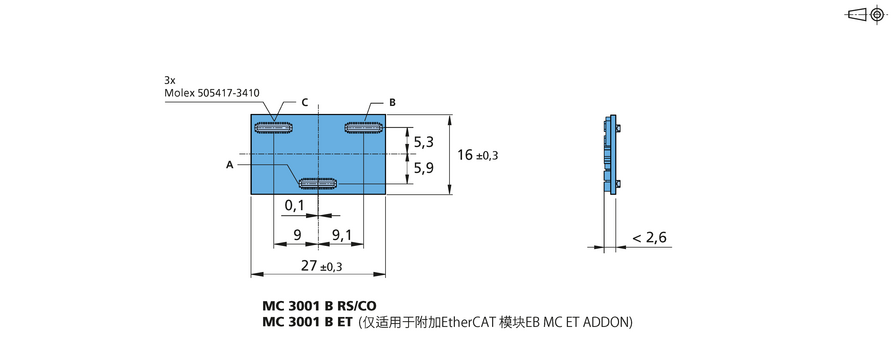

3D-CAD 文件 ZIP
