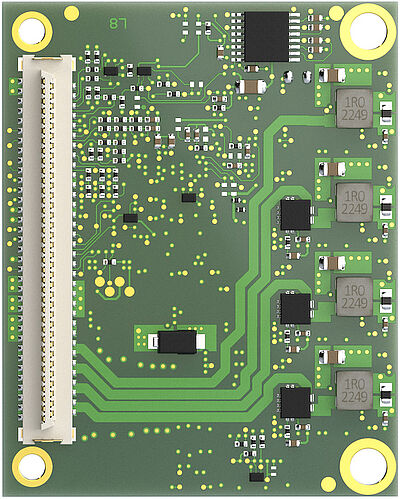

运动控制器 系列 MC 3602 B 的FAULHABER
运动控制器 系列 MC 3602 B 的FAULHABER
运动控制器 系列 MC 3602 B 的FAULHABER
Thumbnail 运动控制器 系列 MC 3602 B 的FAULHABER
Thumbnail 运动控制器 系列 MC 3602 B 的FAULHABER
Thumbnail 运动控制器 系列 MC 3602 B 的FAULHABER
下载
数据表
系列产品
NEW

运动控制器 系列 MC 3602 B

CiA402 servo drive, PWM 输出，四象限控制带 RS232，
CANopen 或 EtherCAT 通讯接口

主要参数
电源电压:
6 ... 36 V DC
最大连续输出电流:
2 A
最大峰值输出电流:
6 A
优势
结构紧凑
通过RS232, EtherCAT 或CAN 接口进行控制
接线最为精简
通过FAULHABER Motion Manager 软件和USB接口实现了参数化
丰富的配件
简单启动
系列产品:
系列 MC 3602 B ET
UP : 电源电压 : 6 ... 36 V DC |Icont : 最大连续输出电流 : 2 A |Imax : 最大峰值输出电流 : 6 A
系列 MC 3602 B RS/CO
UP : 电源电压 : 6 ... 36 V DC |Icont : 最大连续输出电流 : 2 A |Imax : 最大峰值输出电流 : 6 A

22° 和额定电压下的数值数值
驱动器供电电压UP 6 ... 36 V DC
电机供电电压Umot 0 ... 36 V DC
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 95 %
最大连续输出电流Icont 2 A
最大峰值输出电流Imax 6 A
驱动电路待机电流lel 0.05 A
工作温度范围 -40 ... 85 °C
重量 18 g

22° 和额定电压下的数值数值
驱动器供电电压UP 6 ... 36 V DC
电机供电电压Umot 0 ... 36 V DC
PWM 开关频率fPWM 100 kHz
驱动器电路效率η 95 %
最大连续输出电流Icont 2 A
最大峰值输出电流Imax 6 A
驱动电路待机电流lel 0.05 A
工作温度范围 -40 ... 85 °C
重量 18 g

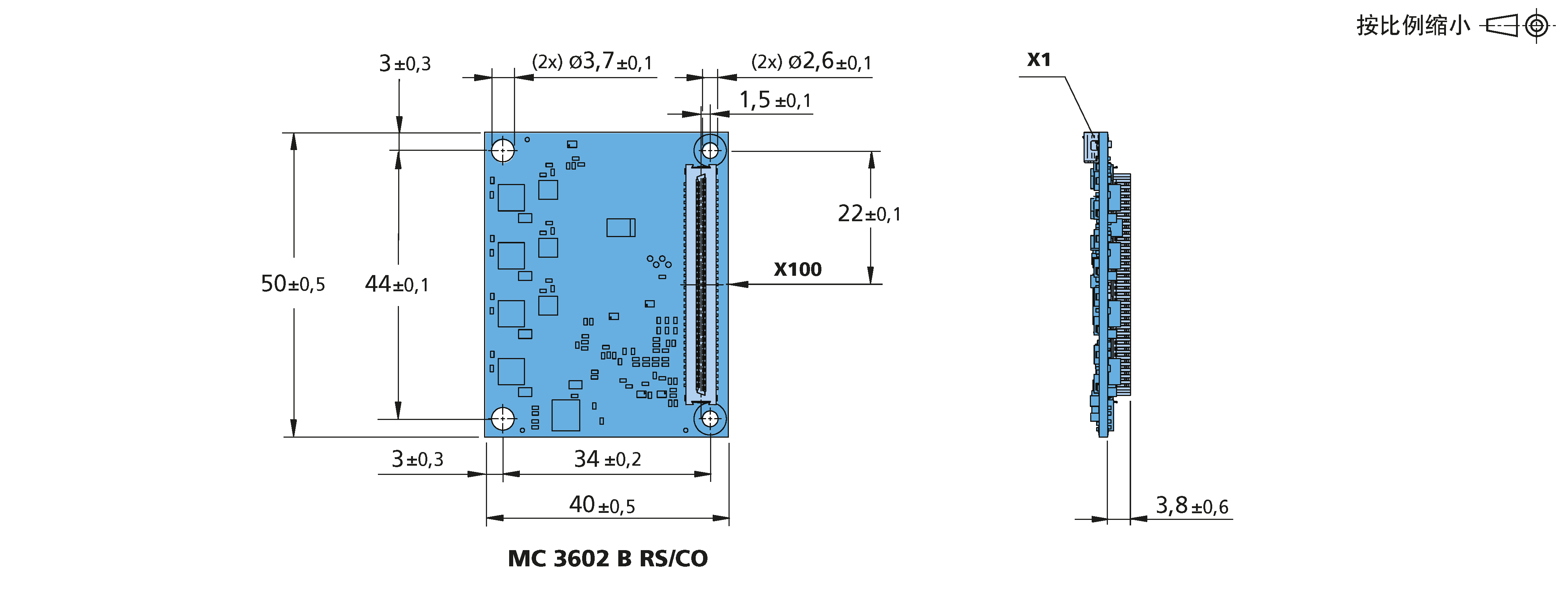

3D-CAD 文件 ZIP
